红绿黄三色5mm直插式发光二极管结构

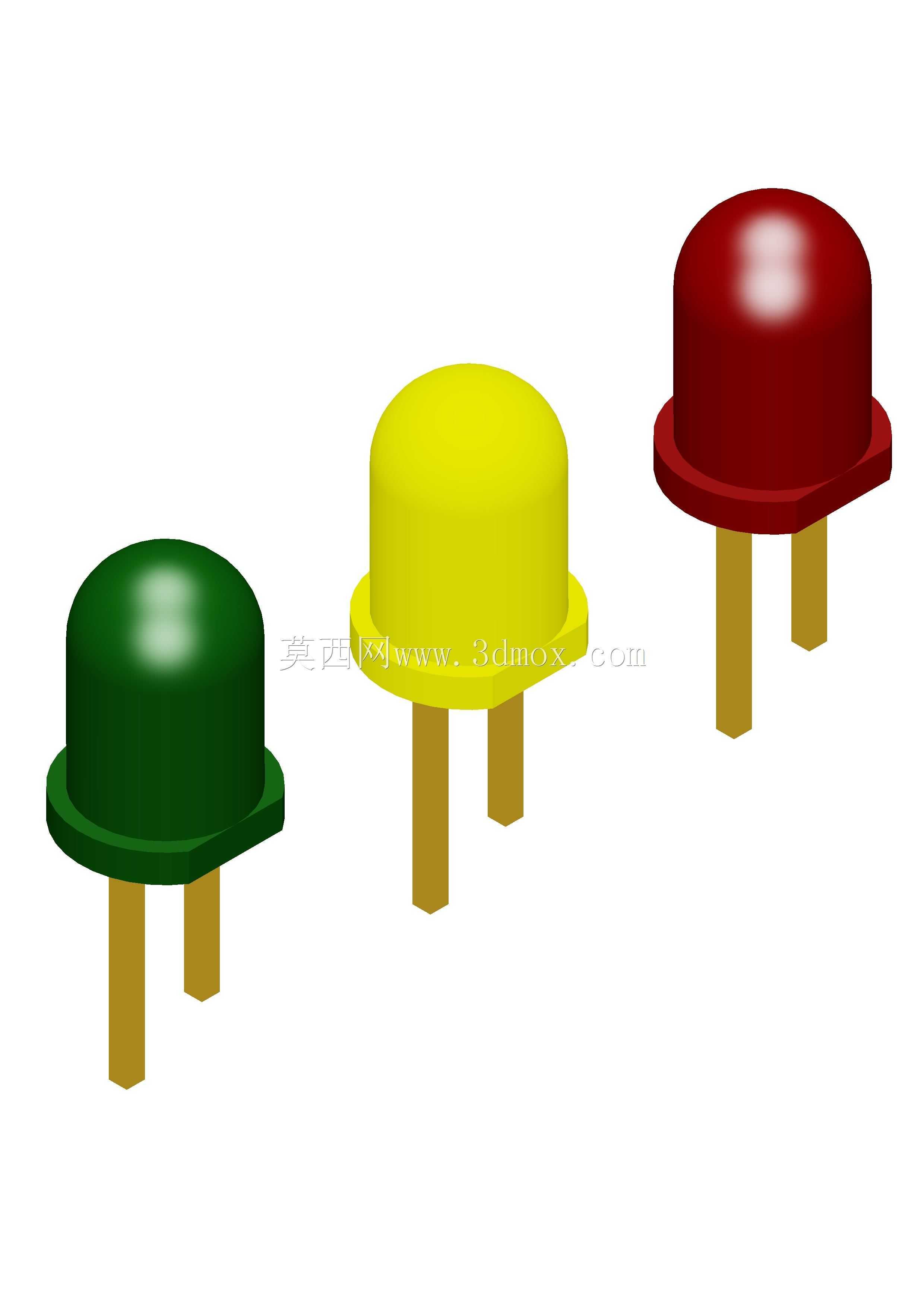

　　做电子设备结构设计这么多年，5mm直插LED几乎是每个项目里都会碰到的基础元器件，别看它结构简单，真要把安装、排布、干涉问题都处理妥当，还得对它的实际尺寸边界和应用场景摸得足够透。这次做的三款红、黄、绿三色5mm直插LED模型，完全是按照实际量产的灯珠实物尺寸逆向建模的，从顶部的环氧封装透镜，到底部的两根插装引脚，每一处的尺寸公差都卡到了实际生产的允许范围内，不管是做PCB排布的干涉检查，还是做设备面板的指示灯开孔匹配，都能直接调用，不用再反复核对实物参数调整模型。

　　先说说实际应用场景，这类5mm直插LED的适用范围特别广，小到自制的单片机开发板、工控柜的状态指示灯，大到小型家电的运行提示、教学实验装置的信号反馈，甚至是一些老旧设备的故障报警点位，都能看到它的身影。和贴片LED比起来，它的安装强度更高，引脚能直接穿过PCB焊接固定，抗振动性能比同规格贴片器件好不少，在一些有轻微振动的工业现场设备里，用直插款的可靠性反而更高。而且它的发光角度足够大，顶部的圆头环氧封装本身就是聚光透镜结构，不用额外加导光件就能在半米外清晰看到亮灯状态，做设备状态提示的时候不用额外设计导光结构，能省不少面板结构的设计工作量。

　　从设计思路上来说，建模的时候最先确定的是安装边界尺寸：灯珠的头部直径严格控制在5mm，法兰边的直径比头部大0.8mm，这个尺寸是用来卡在面板开孔处做限位的，面板开孔只要做5.2mm的通孔，把灯珠从背面穿过去，法兰边刚好能贴住面板背面，不会从正面掉出来，也不会因为开孔太小卡不进去。引脚的中心距是2.54mm，刚好是标准PCB的洞洞板孔距，不管是手工焊接做样机，还是批量波峰焊生产，都能直接对准焊盘，不用额外调整孔位。引脚的长度留了10mm的有效焊接长度，穿过1.6mm厚的标准PCB之后，还能留出足够的长度做剪脚和焊接，不会因为引脚太短焊不牢，也不会太长导致背面和其他元器件干涉。

　　很多新手建模的时候容易忽略环氧头部的弧度，这次建模特意把顶部的球面曲率做了还原，不是简单的半球结构，而是按照实际灯珠的出光角度做的曲面，光线从内部芯片发出之后，经过环氧曲面的折射，能形成15-30度的聚光效果，正面看亮度足够，侧面也能有一定的可视角度，不会只有正对着才能看到灯光。另外三款不同颜色的灯珠，除了封装颜色的区别，外形尺寸完全一致，做BOM选型的时候可以直接替换，不用改PCB封装和面板开孔，不管是做电源指示、运行指示还是故障报警，换个颜色就能区分不同的信号状态，不用重新开模或者调整结构。

　　实际做结构设计的时候，这类小元器件的模型精度直接影响后续的装配效率，之前有不少新手设计师随便找个简化的LED模型用，结果到打样的时候发现引脚间距不对，或者头部直径做大了，面板开孔塞不进去，要么就是引脚长度留得不对，焊完之后和背面的接线端子干涉，来回改板耽误项目进度。这个模型把所有容易出问题的安装尺寸都做了精准还原，包括法兰边的厚度、引脚的粗细、头部的总高度，甚至连引脚的轻微拔模斜度都做了处理，模拟实际生产中引脚的冲压成型特征，做装配干涉检查的时候能完全模拟真实装配状态，不会出现模型能装进去、实物装不上的问题。

　　另外在做排布设计的时候，多个LED并排安装的间距也可以直接参考这个模型来定，因为头部直径是5mm，两个灯珠中心距留6mm以上就不会出现头部互相干涉的情况，要是需要加灯座或者遮光套，也能在这个模型的基础上直接往外偏移尺寸做配合结构，不用再反复测量实物。还有一点很重要，这类直插LED在焊接的时候，引脚距离环氧封装的位置要留至少2mm的焊接安全距离，建模的时候也把这个位置做了标识，做PCB焊盘设计的时候不要把焊盘太靠近法兰边，避免焊接的时候高温传到环氧部分，导致封装受热变形影响出光效果。

　　从实际使用的功能特性来说，红、黄、绿三种颜色刚好覆盖了工业设备最常用的三种信号状态：红色一般用来做电源或者故障报警，黄色做待机或者预警提示，绿色做正常运行指示，三个灯珠尺寸完全通用，选型的时候不用单独调整结构，不管是做三个独立的指示灯位，还是做组合式的状态提示灯组，都能直接适配。而且这种直插LED的工作电流一般在20mA以内，串联合适的限流电阻就能直接接在单片机IO口或者驱动电路上，不用额外的驱动电路，结构设计的时候只要预留好焊接位置和出线空间就行，不用考虑散热问题，本身的发热量极低，就算长时间点亮也不会对周边的塑料结构件造成热影响。

　　做这个模型的时候也考虑到了不同设计场景的调用需求，把灯珠的各个部分做了独立的特征分组，要是需要做半透的发光效果模拟，直接给环氧部分赋予半透明材质就行，引脚部分赋予金属材质，法兰边和头部的封装是一体的环氧结构，不用拆分多余的零件，装配的时候直接作为一个标准件调用就行，和调用螺丝、螺母这类标准件的逻辑一样，能大幅提高结构设计的效率，不用每次做项目都重新画一遍LED模型，也避免了自己建模出现的尺寸误差。
