ArduinoNano开发板结构三维建模

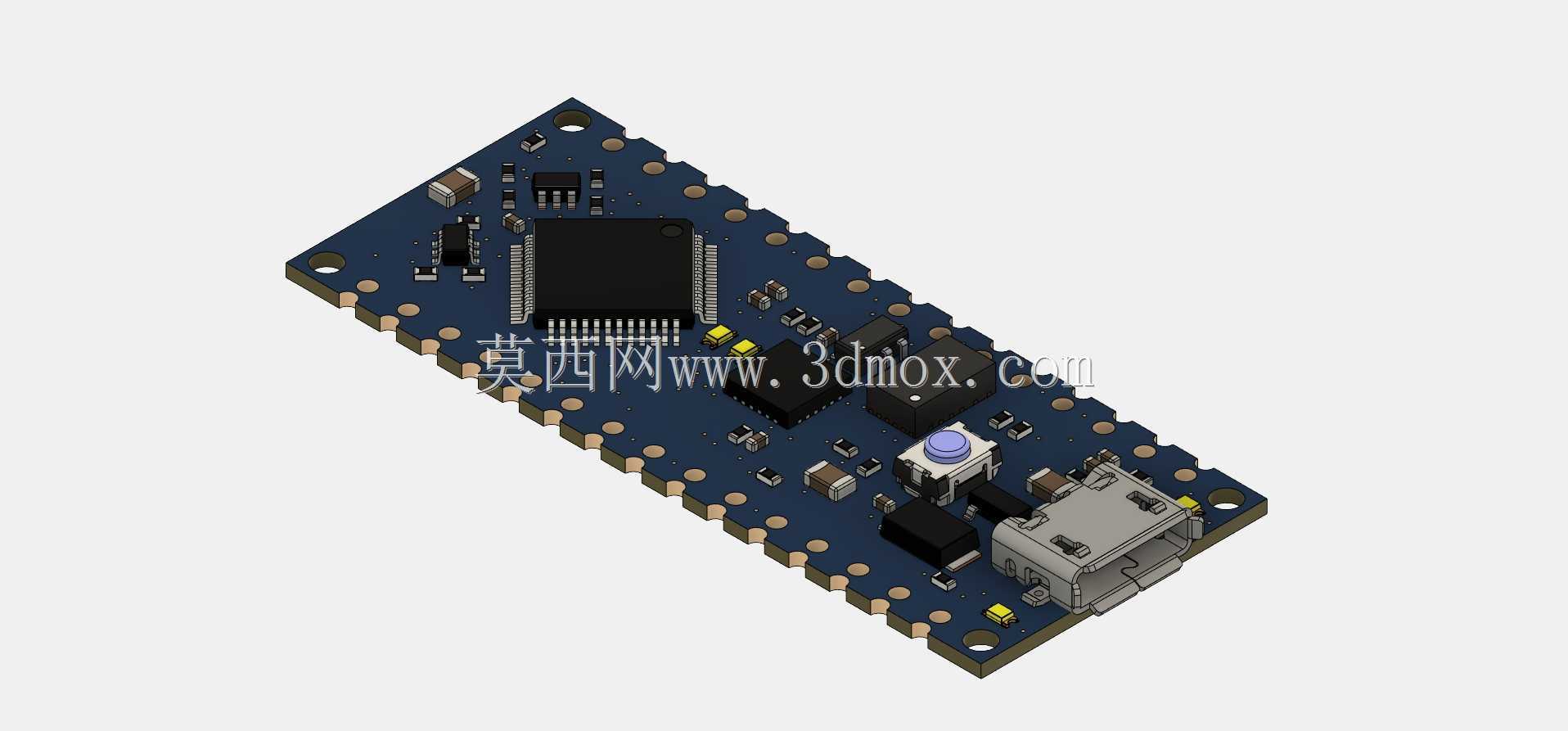

　　板体边缘的排针焊盘是建模时需要重点关注的部分，两侧排针的间距、引脚伸出板体的高度、焊盘的排布顺序都要和实物完全一致，因为很多项目里会直接把开发板插在面包板或者定制载板上，排针的尺寸偏差会直接导致装配干涉，甚至出现引脚弯折、接触不良的问题。板载元件的排布还原不能只做外观示意，主控制芯片的封装尺寸、周边贴片阻容的高度、MiniUSB接口的突出长度、复位按键的凸起高度都要按照实物的实际尺寸来做，比如USB接口的金属外壳部分，要准确还原接口的插入口深度与周边的避让空间，很多人建模时容易忽略接口周围的间隙，导致设计外壳时USB插头无法完全插入，出现供电或者数据传输故障。在嵌入式开发、小型智能设备原型搭建、教学实验装置开发的场景中，这类紧凑型开发板是硬件工程师、创客群体最常接触的核心控制载体，建模过程中需要兼顾板载元件的还原精度与安装边界的准确性，才能为后续的外壳设计、设备集成提供可靠的三维参考。做这个模型的时候，最先要敲定的是板体的整体轮廓与安装孔位，这类开发板的板体采用FR4环氧玻纤基板，整体为窄长型结构，四个角预留的安装孔是M2规格的通孔，孔位中心到板边的距离严格匹配开源硬件的通用安装规范，避免后续做固定结构时出现孔位错位的问题。

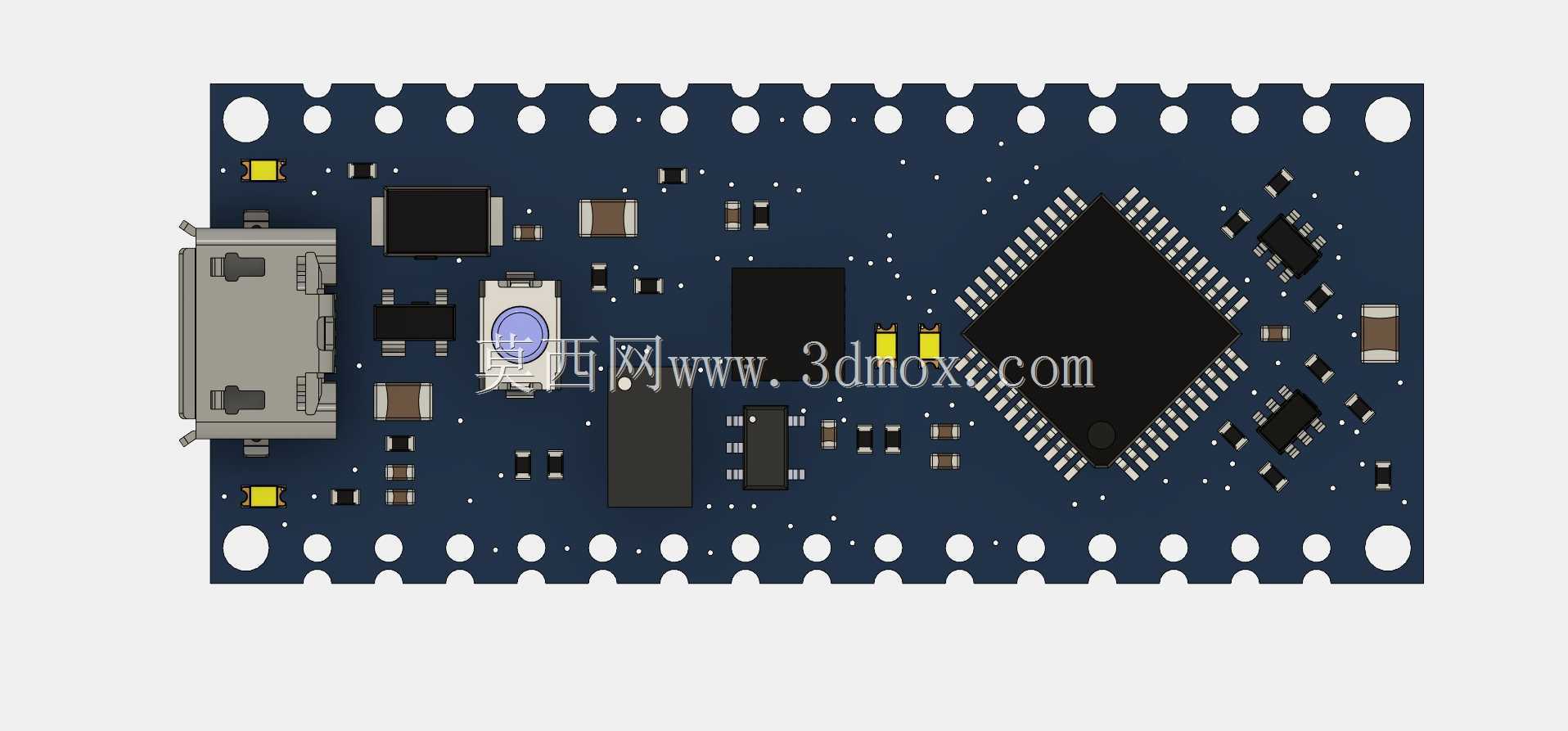

　　复位按键的顶部是紫色的键帽，建模时要还原键帽的圆弧过渡与按压行程对应的高度差，避免外壳上的按键开孔和键帽出现卡滞。板上的贴片LED、晶振、电源芯片这些小元件，虽然尺寸不大，但位置和高度都要准确，比如电源指示灯的位置如果建模偏差，外壳上对应的导光孔就会对不准，影响状态指示的效果。从设计思路上来说，这个模型没有做过度的简化，所有板载元件的外形都按照实物等比例还原，同时保留了PCB板上的丝印层参考位置，方便使用者在做结构设计时对应元件位置做避让，比如在设计开发板外壳的时候，知道哪个位置有较高的元件，就可以在外壳内部做对应的避空槽，不需要反复对照实物测量。

　　安装边界方面，除了四个安装孔的位置，还要明确板体的最大外形尺寸，包括排针伸出板体上下表面的高度，USB接口向外突出的长度，这些尺寸决定了开发板在集成到小型设备内部时需要预留的最小空间，比如做手持检测设备的内部结构时，要把开发板的整体占用空间算进去，避免和电池、其他传感器模块出现空间冲突。在实际的工程应用里，这类开发板常被用在小型数据采集装置、智能小车控制单元、桌面小型自动化设备的控制核心上，准确的三维模型可以让结构工程师在设计阶段就完成整体的装配校验，不需要等实物打样回来才发现空间干涉、安装孔位不对的问题，大幅缩短原型开发的周期。

　　建模时还考虑了不同使用场景的需求，比如排针是可以根据使用需求选择焊接或者不焊接的，模型里保留了排针的独立结构，使用者可以根据自己的实际装配情况隐藏排针部分，模拟未焊接排针时的板体厚度，适配直插或者贴片安装的不同场景。板体的厚度按照标准1.6mm的PCB厚度来设置，和实物的基板厚度一致，在做堆叠安装设计的时候，这个厚度参数会直接影响层间间距的计算。另外，板上的USB接口金属外壳的接地弹片位置也做了还原，对于需要做EMC屏蔽设计的项目，这个细节可以帮助工程师设计对应的屏蔽罩结构，确保屏蔽结构和接口接地部分可靠接触。很多新手在做这类电子模块建模的时候，容易只做个大概的板体形状，忽略元件高度和接口细节，导致后续结构设计反复修改，这个模型在建模过程中对照实物反复核对了每个元件的位置和尺寸，确保所有对外的安装、接口尺寸都和实物完全匹配，不管是用来做产品原型的结构装配验证，还是用来做教学演示的三维展示，都能满足使用要求。
