Victron Energy八桩600A重型直流汇流母排

　　做离网光伏、房车配电、船舶直流系统的工程师，对这类大电流直流母排肯定不陌生，这次建模的这款8位重型母排，额定载流600A，是直流配电系统里做汇流分线的核心部件，很多人做配电设计时总在接线端子上凑载流，最后要么端子发热烧蚀，要么走线乱成一团后期维护无从下手，用这种集成式重型母排就能从根源上解决这类问题。

　　先讲实际应用场景，这类母排最常用在三个领域：一是离网光伏储能系统的直流侧汇流，把多路MPPT控制器的输出、蓄电池组的出线、逆变器的直流输入端全部汇总到母排上，避免多根大平方线缆直接铰接带来的接触电阻过大问题；二是特种车辆、改装房车的低压直流配电，整车12V/24V/48V系统的大电流回路，比如启动回路、大功率逆变器供电、驻车空调供电，都可以从这个母排取电，不用在蓄电池桩头上堆十多个接线鼻，后期检修拆一根线不用动其他回路；三是小型船舶、通信基站后备电源系统的直流配电，这类场景对供电可靠性要求极高，接触不良带来的压降或者发热，轻则导致设备重启，重则引发火情，重型母排的一体式导电排设计，能把接触点数量降到最低。

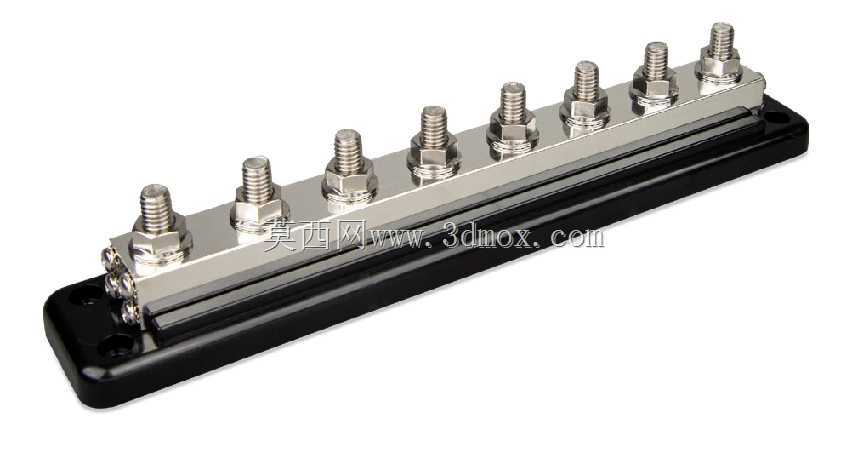

　　再讲产品本身的功能特性，这款母排的导电基体是整根镀镍铜排，不是拼接的铝排或者薄铜片，600A的额定载流对应的铜排截面积是经过载流温升校验的，持续满负荷运行时温升不会超过40K，不会出现长期运行后铜排氧化、接触电阻飙升的问题。8个接线桩采用3/8英寸不锈钢螺栓，配套平垫、弹垫、锁紧螺母，每个接线桩可以同时压接2-3个对应线径的铜接线鼻，不用额外做转接。底座是高强度阻燃绝缘材质，耐直流高压击穿，同时抗震动、耐盐雾，在船舶、越野车辆这类高震动、高湿度的场景下也不会出现绝缘开裂、固定松动的问题，底座两端预留了沉头安装孔，可以直接固定在配电舱的绝缘安装板上，不需要额外做绝缘衬垫。

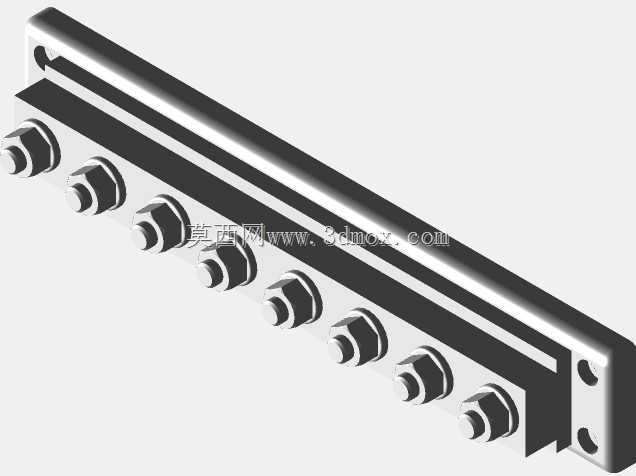

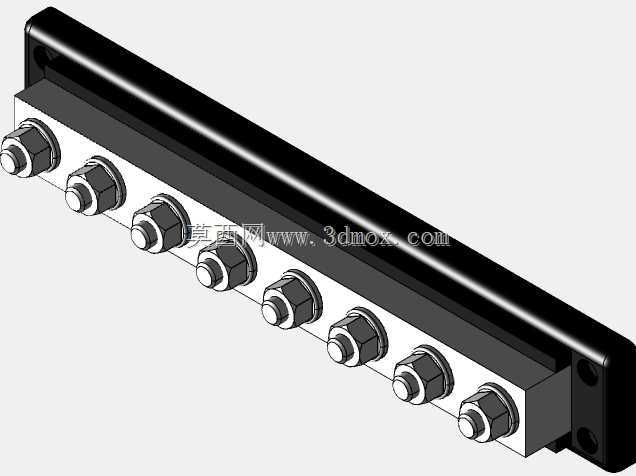

　　说下设计思路，建模的时候优先保证安装尺寸的准确性，毕竟这类配电配件是要直接装到现有柜体或者舱室里的，安装孔的孔距、螺栓的伸出长度、母排整体的宽度高度，完全按照厂商公开的安装尺寸来做，非关键的细节比如表面的细微拉丝纹理、螺栓上的螺纹牙型做了简化处理，毕竟做系统装配建模的时候，没人会去渲染螺纹的细节，只要干涉检查、安装边界不出错就满足工程需求。导电排和绝缘底座的配合间隙留了0.2mm的装配余量，实际生产中这个间隙是用来填充密封胶的，防止潮气进入铜排和底座的缝隙里造成凝露短路。每个接线桩的位置间距做了等距排布，相邻两个螺栓的中心距足够放下大平方线的接线鼻，不会出现两个接线鼻互相挤压、压接不牢的问题，接线桩顶端的螺纹长度留了足够余量，就算压两个OT接线鼻再加防松垫片，螺母也能完全咬合不滑牙。

　　最后说外形尺寸和安装边界，这款母排整体长度大概在220mm左右，宽度40mm，底座安装孔的中心距是200mm，安装时需要在安装板上开两个对应直径的沉头孔，孔位公差控制在±0.5mm以内就能顺利安装。接线时要注意，主进线要接在母排两端的接线桩上，分路出线接中间的桩头，这样大电流在铜排上的分布更均匀，不会出现局部载流密度过高的问题。安装时要保证母排和周围金属构件的电气间隙不小于10mm，毕竟直流系统拉弧的熄灭难度比交流大，足够的电气间隙能避免短路拉弧风险。另外要注意，这类母排是单极性的，也就是整个母排只能接同极性的线缆，要么全是正极要么全是负极，不能把正负极接在同一块母排上，这点是很多新手做配电设计时容易踩的坑，建模的时候如果要做正负极双母排布置，两块母排的安装间距至少要留20mm以上，防止异物搭接造成短路。
