带法兰安装座90度PVC弯管连接件

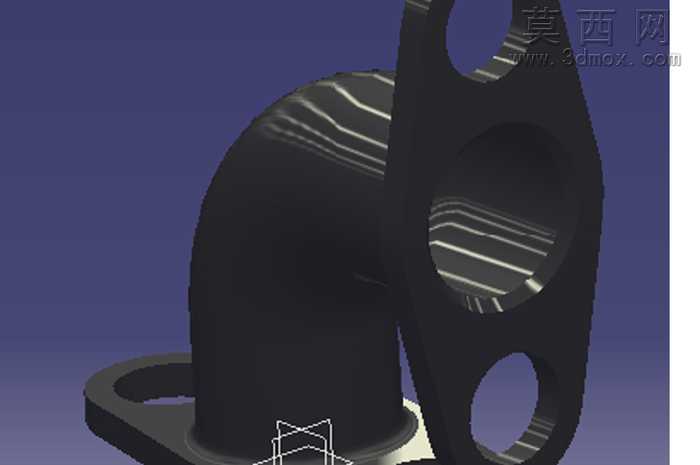

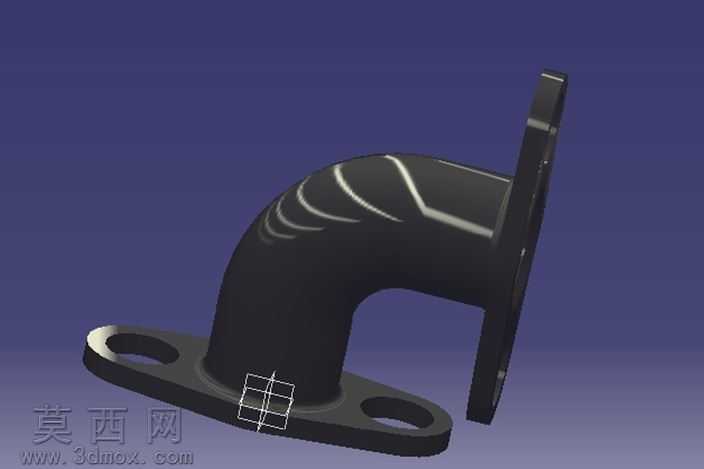

本作品为90度转角PVC管路连接件，采用三维参数化建模方式完成全结构构建，建模过程中先绘制两端接口的基准截面，其中一端为带双安装孔的菱形法兰固定座，另一端为带螺栓孔的圆形法兰对接端，通过扫掠命令生成90度弯曲的流道主体，再对法兰安装面、孔位边缘做圆角过渡处理，避免应力集中问题。材质设定上选用硬质PVC工程塑料材质，渲染时调整材质参数为哑光深黑色，添加细微的塑料表面颗粒质感，还原PVC注塑件的真实表面效果，同时在弯曲外壁添加了多道环形加强筋结构，既提升弯头部位的结构强度，也还原实际工业管件的外观特征。结构设计上充分考虑管路安装的实用性，两端法兰的安装孔位严格对齐安装基准，弯管的转弯半径符合流体管路的流阻设计要求，避免直角转弯造成的流体输送阻力过大问题，法兰端面预留了密封垫安装的贴合平面，保证管路连接后的密封性能。建模过程中对所有安装孔做了沉头处理，匹配常用的紧固件安装尺寸，整体壁厚保持均匀一致，符合PVC注塑成型的工艺要求，避免注塑过程中出现缩痕、填充不足等工艺缺陷。渲染阶段采用深蓝色渐变背景突出主体模型，添加柔和的侧方光源，在弯管曲面形成自然的高光过渡，清晰展现加强筋、法兰孔位、弯管弧度等结构细节，模型的所有特征均为可编辑参数，可根据实际管路通径、安装尺寸需求快速调整参数生成适配不同工况的连接件模型，整体结构紧凑，安装定位便捷，适用于低压流体输送管路的转角连接场景。
