2000瓦外转子BLDC轮毂驱动电机结构

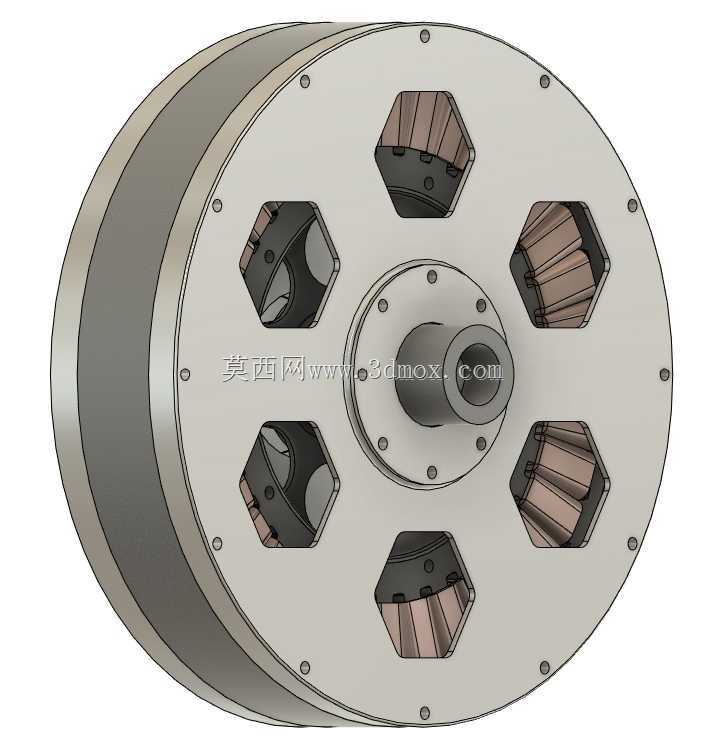

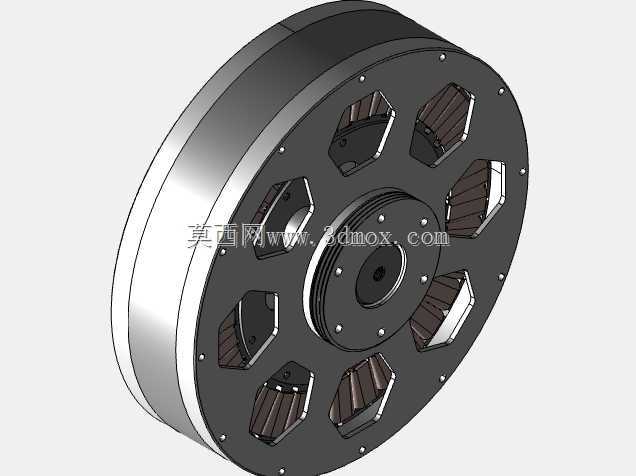

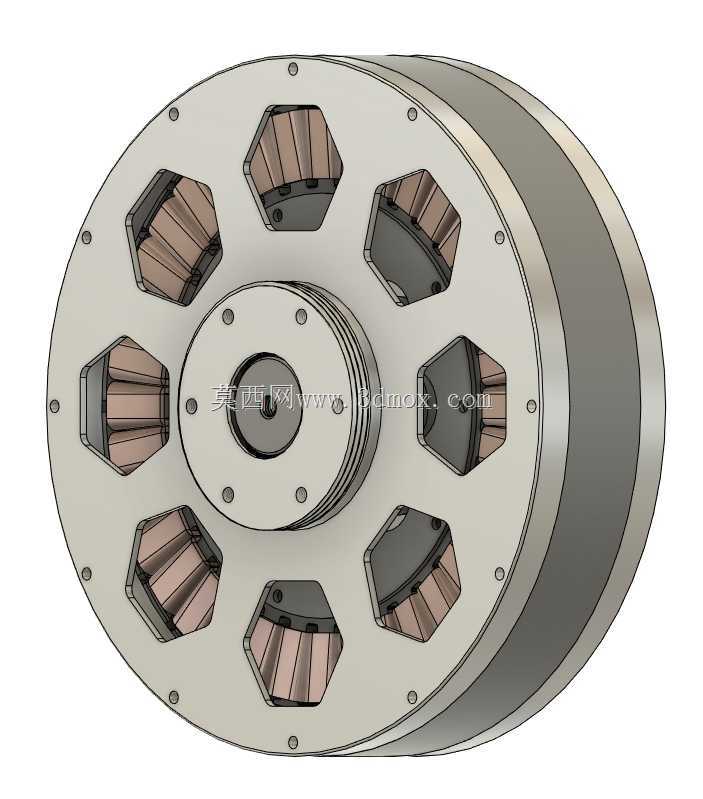

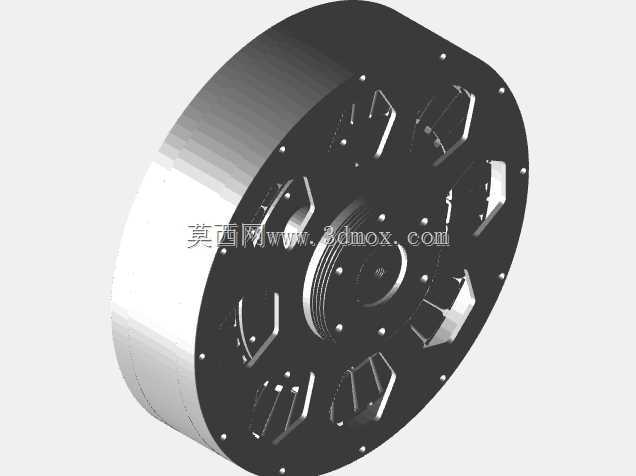

　　这款外转子结构的无刷直流驱动单元，最初的设计定位是适配轻型电动两轮车、低速四轮代步车以及小型特种作业移动平台的直驱需求，省去传统传动结构的减速、换向环节，直接将动力输出到行走轮辋，大幅降低传动链路的功率损耗。从结构布局来看，采用外转子设计的核心考量是在同等外径尺寸下获得更大的输出扭矩，转子外壳直接集成轮辋安装位，定子绕组固定在中心轴座上，中心轴预留了走线通道与固定安装孔，可直接适配现有常规轮毂的安装接口，不需要对整车架体做额外的改装适配。

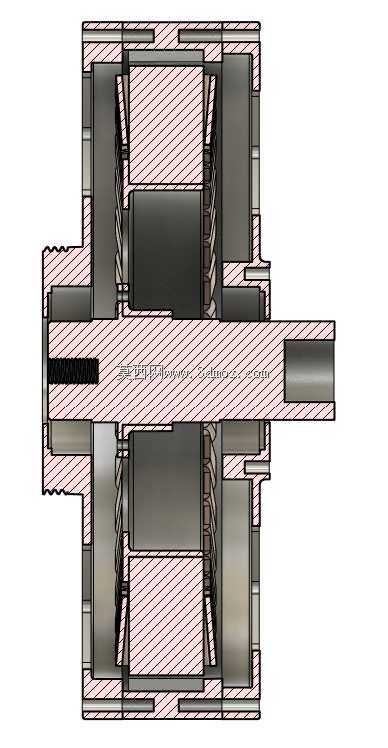

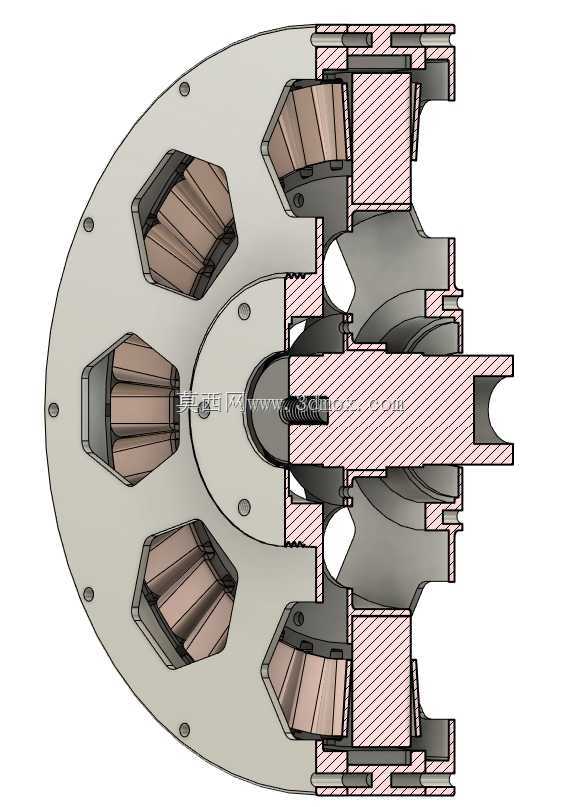

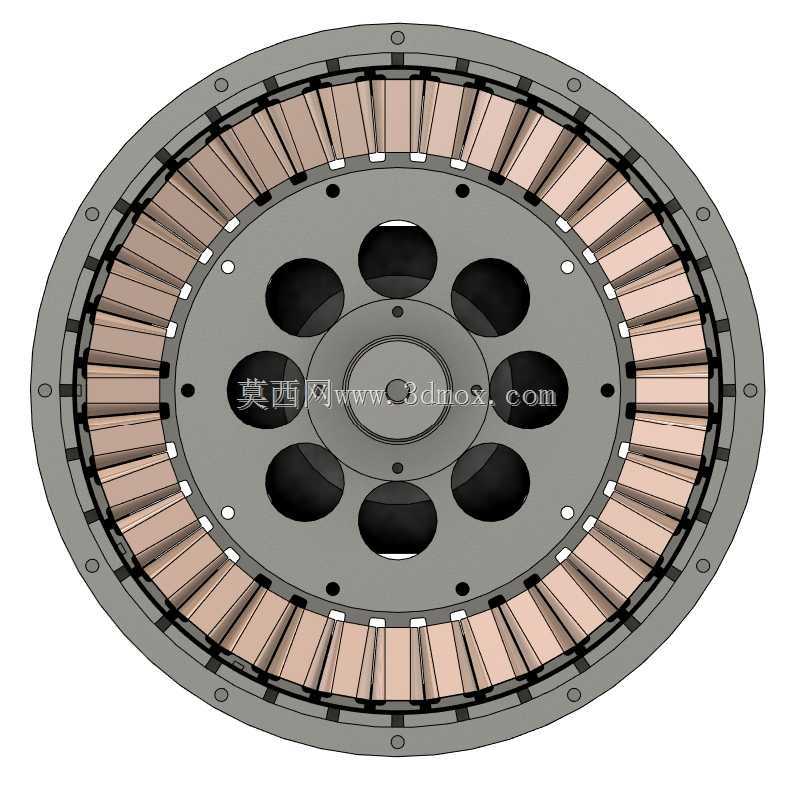

　　定子部分采用9槽集中绕组布局，绕组嵌装在分段式定子齿上，齿端做了极靴优化，能够有效降低齿槽转矩，让低速运行时的扭矩输出更平顺，减少起步和低速蠕行时的顿挫感；永磁体贴装在外转子内壁，采用表贴式磁钢结构，磁路经过优化，气隙磁密分布更均匀，既能够提升电机的功率密度，也能有效降低运行时的铁损，提升持续运行的效率。转子外壳做了环形加强筋设计，既能够提升高速旋转时的结构强度，避免转子形变扫膛，也预留了通风散热的间隙，长时间大负载运行时，绕组产生的热量可以通过定子铁芯传导到中心轴，同时通过转子旋转带动的气流带走壳体热量，避免持续高温导致的永磁体退磁问题。

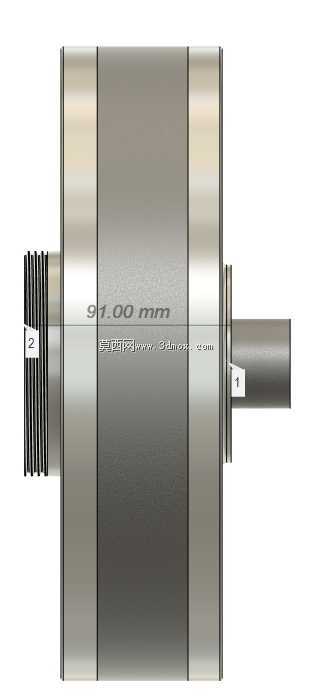

　　安装边界上，中心固定轴的直径、安装孔位的节圆尺寸都匹配常规12寸轮毂的安装标准，端盖的固定螺丝采用圆周均布布局，拆装维护时不需要专用工装，常规套筒工具即可完成拆解检修；出线端位于轴端中心位置，霍尔传感器与动力线分开走线，避免强电对弱电信号的干扰，传感器安装位置与定子齿精准对齐，能够精准反馈转子位置，保证控制器换相的准确性，降低换相时的扭矩波动。

　　实际应用场景中，这类直驱轮毂电机不需要额外配备减速箱、链条或者传动半轴，整车的结构布置可以更紧凑，簧下质量的集成度更高，对于小型电动代步车来说，能够腾出更多的空间布置电池组或者储物空间；对于小型巡检机器人、agv搬运平台来说，直驱结构的响应速度更快，位置控制精度更高，没有传动间隙带来的控制误差，启停位置的重复精度可以满足仓储搬运、定点巡检的作业需求。

　　设计过程中针对绕组的端部做了整形固定处理，避免高速旋转时气流带动绕组振动产生绝缘磨损，所有的金属结构件都做了防锈涂层处理，能够适应雨天行驶、潮湿作业环境的使用需求，转子的动平衡等级按照G2.5标准设计，最高转速运行时的振动量控制在允许范围内，不会出现轮体抖动的问题。端盖与转子壳体的配合面做了密封槽设计，加装密封圈后可以达到IP65的防护等级，能够阻挡路面飞溅的泥水、灰尘进入电机内部，延长轴承和磁钢的使用寿命。中心轴承选用免维护深沟球轴承，能够承受径向与轴向的复合载荷，应对路面颠簸带来的冲击载荷，保证长期运行的可靠性。
