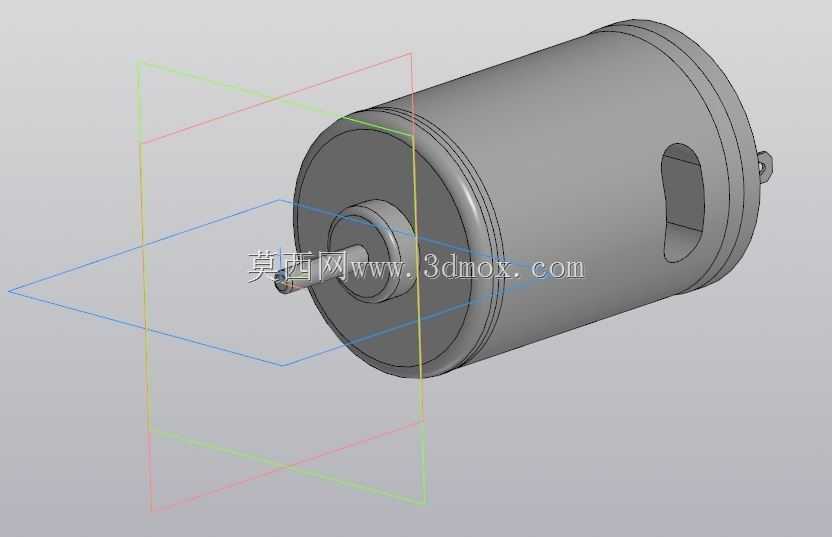

12V直流R540有刷电机三维结构模型

　　这款R540规格12V直流有刷电机的三维建模，最初是为了配合小型自动化演示装置、教学实训台的结构推演需求搭建，建模过程中没有照搬原厂全细节测绘数据，而是围绕实际装配场景的核心需求做了参数取舍，整体建模精度控制在0.5毫米，完全能满足结构干涉检查、安装位匹配、整机布局仿真的使用要求。

　　从实际应用场景来看，这类小功率直流电机广泛覆盖桌面级小型设备、民用电动工具、教学演示教具、小型智能移动载体的动力输出场景，比如小型传送带驱动单元、桌面分拣机构的动力源、学生竞赛类机器人的行走驱动、小型电动玩具的动力输出，还有部分低压供电的小型泵体、旋转展示台的驱动部件，都会选用这个规格的电机，核心原因是其12V低压供电的安全性、成熟供应链带来的成本优势，以及标准化的安装尺寸能大幅降低结构设计的适配成本。

　　建模过程中特意省略了电机壳体两端的通风孔结构，这是基于实际使用场景的考量：多数选用该规格电机的小型设备，负载工况属于轻载连续运行或者间歇启停，电机本身的温升完全在绝缘等级允许范围内，不需要额外的通风孔辅助散热，反而通风孔的存在会在部分多粉尘、有细小碎屑的使用场景下，增加异物进入电机内部卡滞转子、磨损碳刷的风险，因此在面向结构装配的建模环节，省略这部分非核心结构，既能降低模型的面数提升装配仿真的运行效率，也不会影响安装匹配的准确性。模型的前视图位置完整还原了电机的安装孔位特征，这部分是结构设计中最核心的匹配基准，不管是采用电机座夹持安装、还是端盖法兰孔锁附安装，孔位的相对位置、孔径尺寸都严格按照实物参数还原，能直接导出二维工程图用于安装板的开孔设计，不需要二次核对尺寸。

　　从外形尺寸与安装边界来看，模型完整还原了R540电机的圆柱型壳体轮廓、输出轴的伸出长度与轴径、尾部接线端的凸起结构、侧面安装定位槽的尺寸，在做整机结构布局时，可以直接将该模型导入装配体，核对电机与周边传动部件、结构件的间隙，比如输出轴与连轴器的配合长度是否足够、电机壳体与周边安装板的安全间隙是否满足1毫米以上的装配余量、尾部接线位置是否预留了足够的走线空间，避免实际加工组装时出现干涉问题。模型还原了输出轴的扁位特征，这部分是与同步轮、齿轮等传动件配合的关键结构，扁位的尺寸、位置直接关系到传动件的周向固定可靠性，建模时没有简化这部分特征，能直接用于传动件的配合仿真，检查传动件锁紧后是否会与电机端盖产生摩擦。

　　从功能特性的还原角度，模型区分了电机壳体、前端盖、输出轴、尾部安装吊耳几个独立的装配体层级，在做运动仿真时，可以给输出轴设置旋转自由度，模拟电机运转时的状态，检查传动链路的运动是否顺畅，不需要再对模型做二次拆分。壳体表面的加强筋、端盖的卷边结构都做了还原，这些结构虽然不直接影响安装，但在做产品渲染、装配工艺演示时，能更贴近实物的视觉效果，避免模型过于简化带来的失真感。

　　对于结构设计从业者来说，这类经过适配性简化的标准件模型，比全细节扫描的模型实用性更强：全细节模型往往包含大量螺丝、碳刷、绕组等内部结构，不仅文件体积大，在装配仿真时还会占用大量系统资源，而面向装配需求搭建的模型，保留了所有与外部安装、配合相关的特征，省略了内部不参与装配的结构，既能满足结构设计的全部需求，又能提升设计软件的运行效率。在做小型设备的方案设计阶段，直接调用这类标准电机模型，可以快速完成动力部分的布局，不需要从零开始建模，大幅缩短方案设计的周期，同时因为安装尺寸完全准确，后续进入详细设计阶段时，不需要再调整安装位的尺寸，避免方案阶段的尺寸误差传导到后续加工环节。

　　需要注意的是，该模型定位为结构装配用模型，没有还原电机内部的绕组、碳刷、换向器等电磁相关结构，因此不能用于电机本身的电磁仿真、热力学仿真，仅适用于机械结构设计、装配干涉检查、运动仿真、安装工装设计等场景，在选型匹配时，只要安装尺寸、输出轴参数、供电电压符合设计要求，就可以直接适配对应的实物电机，不需要额外调整结构设计。
