工业管路用异形三通接头结构设计

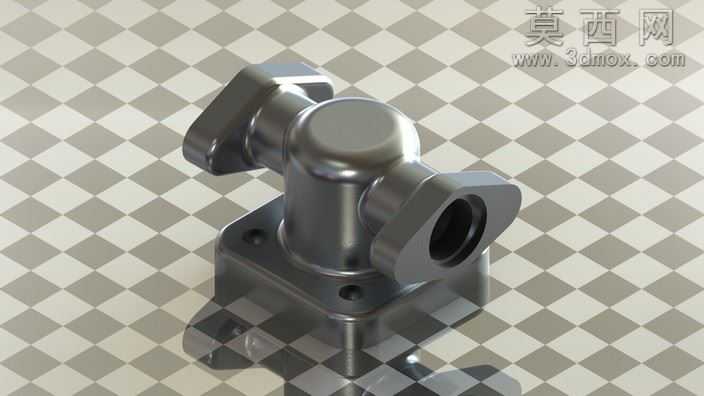

本三通接头采用SolidWorks软件进行全参数化三维建模，建模过程遵循机械零件设计的基准统一原则，首先以接头的中心交汇腔体为核心基准，依次搭建三个方向的连接端口、安装固定支耳、加强筋结构的特征树，所有特征均保留完整的参数关联，可根据实际管路通径、安装尺寸需求快速调整对应参数，适配不同规格的管路连接场景。建模阶段重点处理了腔体内部的流道过渡结构，将三个端口交汇处的直角棱边做了平滑圆弧过渡处理，避免流体输送过程中出现紊流、压降过大的问题，同时减少介质长期冲刷对接头内壁的磨损，提升零件的使用寿命。外观渲染阶段采用哑光银灰色金属材质模拟铸造成型后的铝合金或不锈钢毛坯质感，通过环境光遮蔽效果突出零件的结构层次，清晰展现安装支耳的沉头孔位置、端口的法兰连接面、腔体外部的加强筋布局，让观看者可以直观理解零件的装配逻辑与结构特点。结构设计上，三个连接端口采用非对称布局，区别于常规的等径正交三通，其中两个端口处于同一轴线方向，第三个端口呈倾斜角度布置，适配空间受限的管路排布场景；每个端口外侧均设计有带安装孔的固定支耳，支耳与主体腔体之间设置了三角形加强筋，提升安装后的结构强度，避免管路振动导致接头连接处出现开裂、泄漏问题；接头的壁厚采用等强度设计，腔体主体壁厚均匀，端口连接位置适当加厚，兼顾结构强度与零件轻量化需求，减少不必要的材料浪费。设计过程中充分考虑了零件的加工工艺性，所有外部棱边均做了倒角处理，避免加工、装配过程中出现锐边划伤的问题，安装孔采用标准沉头孔设计，可直接适配对应规格的内六角螺栓进行固定，无需二次加工；内部流道的拔模角度符合铸造或注塑成型的工艺要求，可直接用于后续的模具开发与批量生产，整体结构紧凑，安装便捷，可广泛应用于气动管路、低压流体输送管路、小型液压回路的管路分流、合流场景。
