激光切割亚克力显示屏外壳结构设计

项目分类:显示屏 发布时间:2025-02-09 ID:922116
  • 激光切割亚克力显示屏外壳结构设计
  • 激光切割亚克力显示屏外壳结构设计
  • 激光切割亚克力显示屏外壳结构设计
  • 激光切割亚克力显示屏外壳结构设计

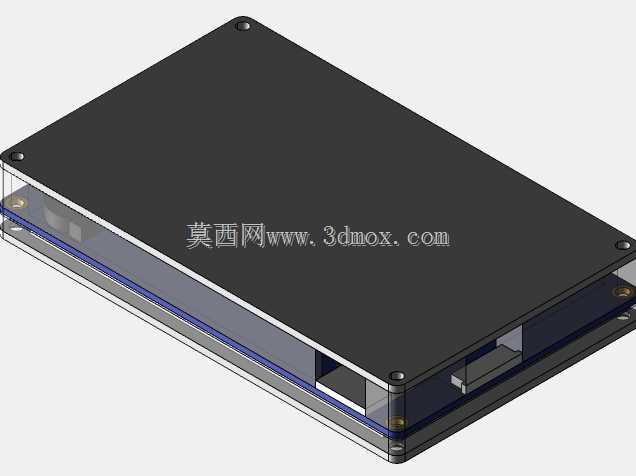

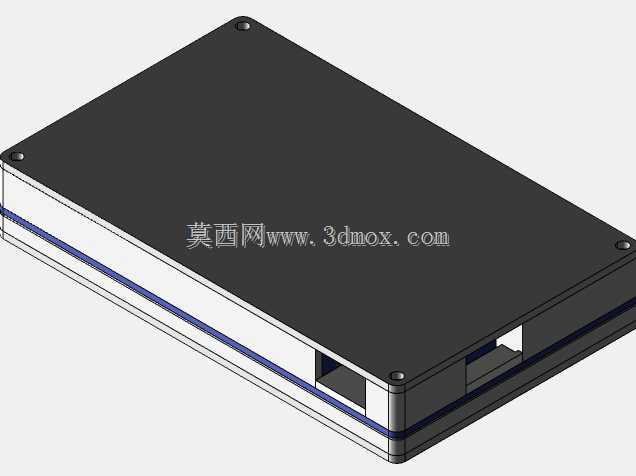

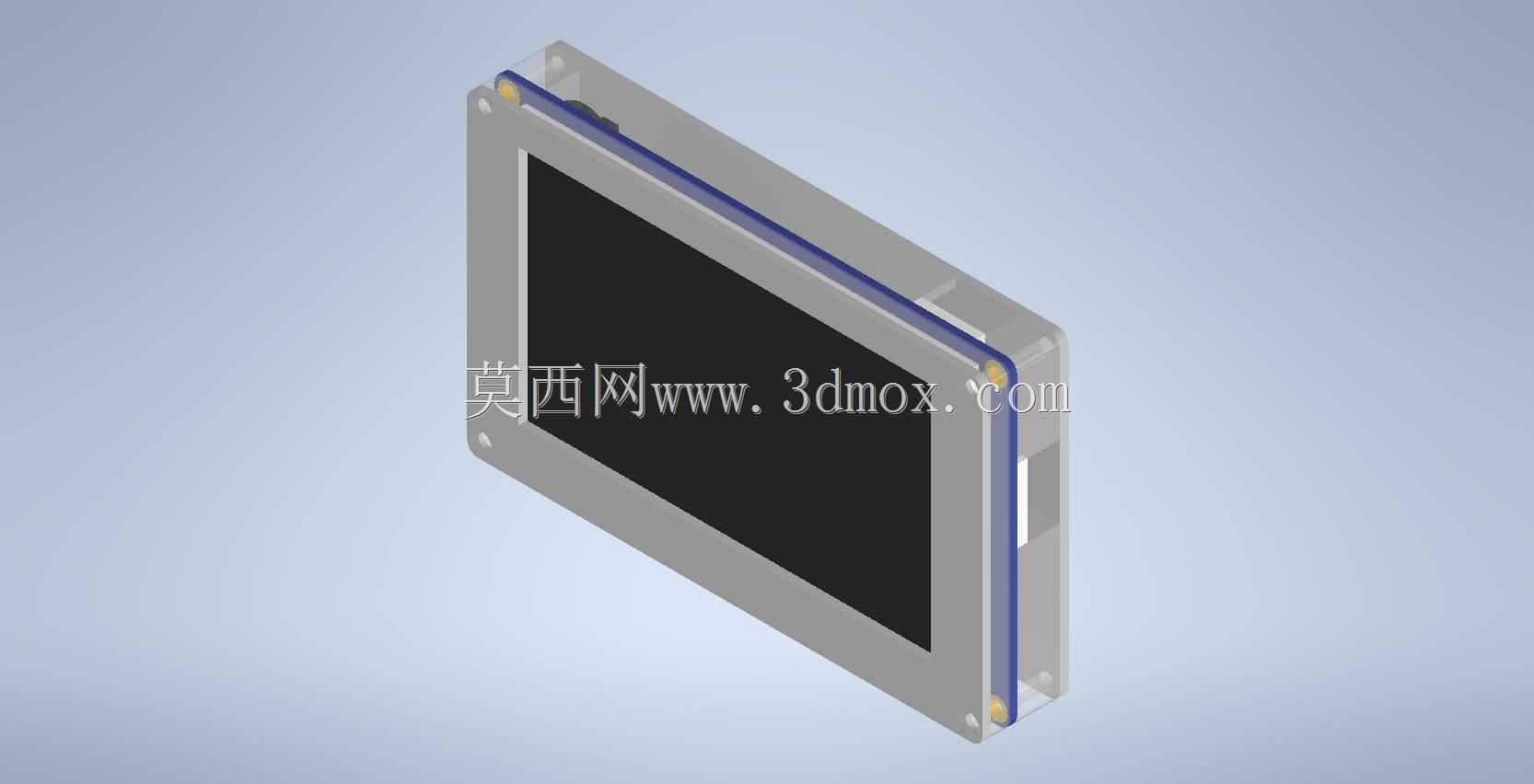

  这款嵌入式显示屏外壳采用激光切割亚克力板材搭配金属安装框架的组合结构,主要面向工业控制人机界面、小型设备操作终端的安装场景,适配Nextion系列4.3英寸触控显示模组,在小型自动化设备、桌面型检测仪器、非标工装控制端的装机场景中有着较高的适配性。从实际装机需求出发,外壳的安装边界完全匹配对应尺寸显示屏的装配公差,框架四周预留的安装孔位采用沉头设计,安装后螺丝端面与框架表面齐平,不会突出壳体表面影响后续的面板贴合或者设备嵌入安装。

  设计过程中优先考虑了激光切割工艺的加工特性,亚克力面板的切割路径做了圆角过渡处理,避免直角位置出现激光烧蚀的应力集中点,同时亚克力面板与金属框架之间预留了0.2mm的装配间隙,既可以抵消板材切割后的公差波动,也能在装配时预留双面胶或者密封胶条的填充空间,满足不同防护等级的装机需求。金属框架的侧边做了折弯翻边处理,翻边高度刚好覆盖显示屏模组的侧边排线区域,既可以对排线起到物理防护作用,避免装机过程中排线被金属锐边划伤,也能在嵌入式安装时与设备面板形成贴合面,减少安装后的缝隙偏差。

  从功能特性来看,外壳的视窗开口尺寸严格匹配显示屏的可视区域,开口边缘做了0.5mm的内倒角处理,避免亚克力切割后的锐边刮伤显示屏表面的偏光片,同时视窗位置预留了触控操作的安全间隙,装配后亚克力面板与显示屏表面之间保留0.3mm的空隙,不会因为按压亚克力面板导致触控误触发或者压坏屏幕表层。框架后侧的四个固定柱采用压铆设计,柱高与显示屏模组的安装孔位深度完全匹配,装配时不需要额外增加垫片调整间隙,直接用螺丝锁紧即可完成显示屏与框架的固定,装配流程简单,适合小批量设备的快速组装。

  实际应用中,这类外壳既可以直接嵌入设备的操作面板,通过框架四周的安装耳用螺丝固定在设备钣金上,也可以搭配桌面支架作为独立的操作终端使用,框架侧边预留的走线缺口可以根据实际装机需求调整位置,适配不同方向的排线引出需求,不需要二次切割修改壳体结构。亚克力面板的表面可以根据需求做丝印处理,预留按键标识、设备状态指示灯的开孔位置,激光切割工艺可以快速完成不同开孔方案的调整,相比注塑外壳有着更快的打样迭代速度,适合非标设备开发阶段的快速验证需求。

  在安装尺寸的把控上,外壳整体的外轮廓尺寸控制在对应显示屏模组外轮廓基础上单边增加8mm的安装边,既保证了安装时的结构强度,也不会因为边框过宽占用过多的设备面板空间,框架的整体厚度控制在12mm以内,嵌入安装时不会在设备内部占用过多的纵深空间,适合内部安装空间紧凑的小型设备使用。金属框架的材质选用常用的冷轧钢板,表面做喷塑处理,兼顾结构强度与耐腐蚀性能,亚克力面板选用3mm厚度的透明或者磨砂板材,根据实际使用场景选择不同的表面效果,磨砂面板可以减少环境光的反射,提升户外或者强光环境下的屏幕可视效果,透明面板则可以获得更清晰的显示效果,适合室内设备使用。

  设计时还考虑了后期维护的便利性,整个壳体的装配全部采用螺丝连接,没有采用卡扣或者胶粘的不可拆结构,后期需要更换显示屏或者维修内部电路时,只需要拧下后侧的固定螺丝即可拆开外壳,不需要暴力拆解破坏壳体结构,降低了设备后期的维护成本。框架与亚克力面板之间的密封可以根据使用环境选择不同厚度的泡棉胶条,在有粉尘或者少量溅水的场景下,加装1mm厚的密封胶条即可达到基础的防护效果,不需要重新设计壳体结构,拓展了外壳的适用场景。
