proma TL-368R高速气浮主轴结构设计

　　在精密微孔加工、小型零件精雕、PCB板钻孔这类对旋转精度、转速稳定性要求极高的加工场景里，主轴的性能直接决定了最终加工件的良率与加工效率，这款TL-368R高速气浮主轴就是针对这类高精度加工需求设计的核心功能部件。从结构设计逻辑来看，这款主轴采用气浮轴承作为核心支撑部件，区别于传统接触式滚珠轴承结构，气浮支撑在运行时无机械接触摩擦，不仅能实现极高的极限转速，还能将高速运转下的振动控制在极低水平，保障加工面的光洁度与尺寸一致性，同时也大幅降低了长期高速运转下的部件磨损，延长主轴的连续工作寿命。

　　从功能特性上看，这款主轴集成了ATC自动换刀结构，可适配加工流程中不同规格的钻削、铣削刀具，无需人工手动拆装刀具，能适配多工序连续加工的自动化设备需求，减少工序间的辅助停机时间。其额定运行功率匹配800W输出，可覆盖0.1-3mm直径范围内的硬质合金刀具钻削、铣削加工需求，针对铝合金、工程塑料、覆铜板等常见精密加工材料都能提供足够的切削扭矩。冷却方式采用气冷兼容水冷的接口设计，可根据设备的实际安装空间、连续加工时长选择适配的冷却方案，长时间满负荷运转时也能将主轴本体温度控制在合理区间，避免热伸长导致的加工尺寸漂移。

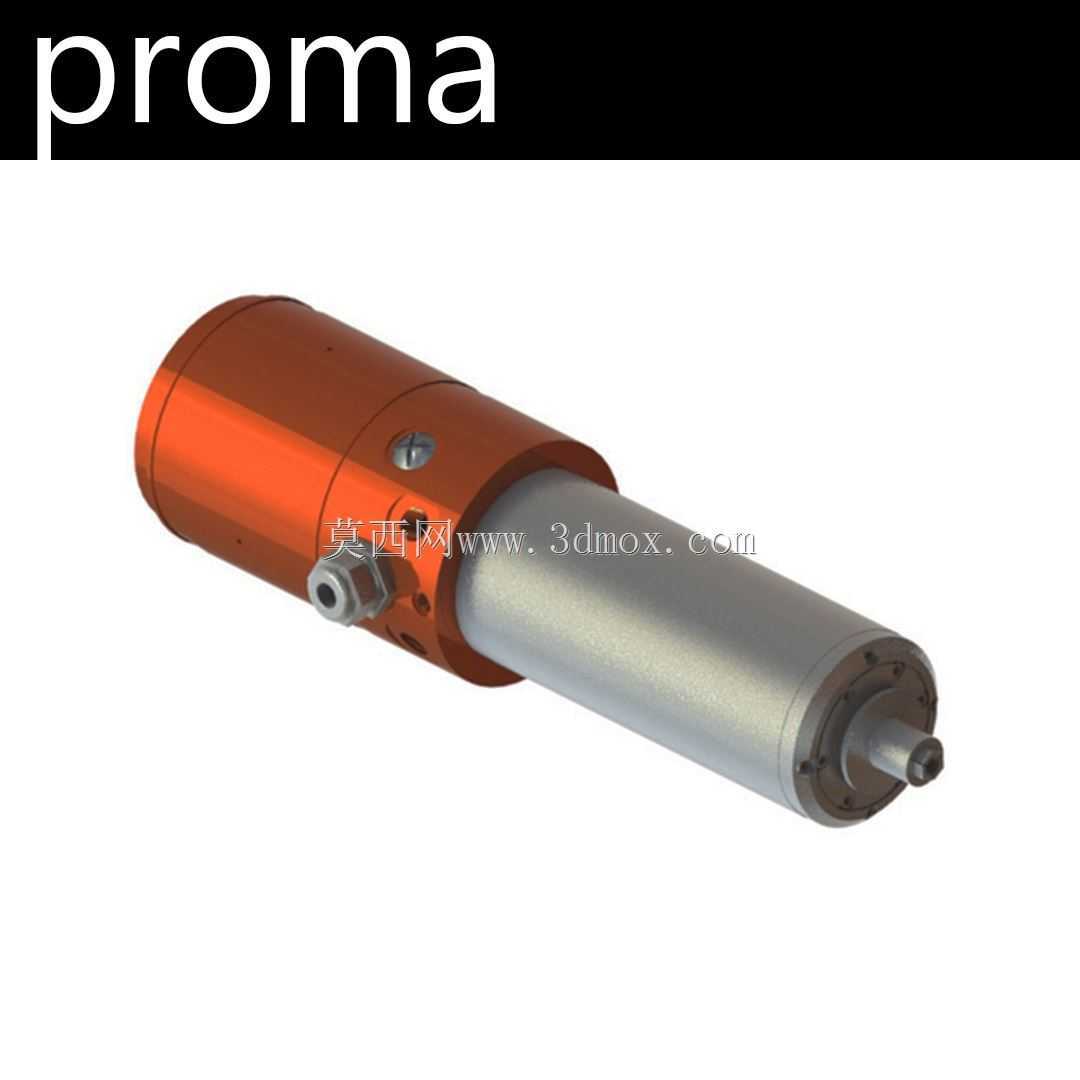

　　从外形结构与安装边界来看，主轴主体采用圆柱式安装结构，主体外壳分为前后两段，前段为银灰色金属圆柱安装面，加工有标准的同轴度定位基准面，可直接适配常规的主轴夹座安装方式，安装时只需保证夹座与主轴安装面的配合公差，即可快速完成主轴与设备本体的装配同轴度校准，无需复杂的调整工序。后段为驱动与气路接口集成段，采用橙色氧化处理的金属外壳，侧面预留有标准化的压缩空气输入接口、电源接线接口，气路接口内置过滤密封结构，可避免压缩空气中的杂质进入气浮轴承间隙，保障气膜的均匀稳定性。主轴输出端采用标准的ER型刀具夹头接口，可快速适配不同直径的刀具装夹，端面设计有防尘密封结构，可阻挡加工过程中产生的切屑、粉尘进入主轴内部，降低日常维护的频次。

　　在实际设备适配场景中，这款主轴可直接安装在小型精雕机、高速钻床、PCB数控钻孔机、走心机的动力头等设备位置，安装时需注意预留后端气路、电路的接线空间，同时保证安装位置的夹座锁紧力均匀，避免夹座变形导致主轴同轴度偏差。设计建模过程中，对主轴的各个配合面都做了公差匹配设计，气浮轴承的间隙控制、转子的动平衡校准结构、换刀机构的行程限位都在三维模型中做了完整的结构还原，结构设计人员可直接参考该模型完成设备的主轴安装位设计、动力传输路径规划，也可基于该结构做针对性的参数调整，适配不同加工场景的性能需求。比如针对大负载铣削场景，可在原有结构基础上调整气浮轴承的支撑长度，提升径向承载能力；针对超精密微孔加工场景，可进一步优化转子的动平衡等级，降低高速运转下的径向跳动量。

　　从实际使用的角度出发，这款主轴的结构设计充分考虑了现场安装、维护的便捷性，所有外接接口都布置在主轴后端的同一侧，设备布线布管时可统一整理走线，避免管线干涉主轴的上下运动行程。主轴的整体长度控制在紧凑范围内，不会过多占用设备Z轴的运动空间，对于行程有限的小型精密加工设备来说，能有效提升设备的加工行程利用率。气浮轴承的供气回路设计有稳压腔结构，可抵消供气压力波动带来的气膜刚度变化，即使车间压缩空气压力存在小幅波动，也能保证主轴的旋转精度稳定，不会因为气压波动导致加工尺寸超差。换刀机构的动作行程做了机械限位设计，可避免换刀过程中活塞超行程损坏内部密封件，提升长期使用的可靠性。
