带多孔结构卷边圆筒收纳容器三维设计

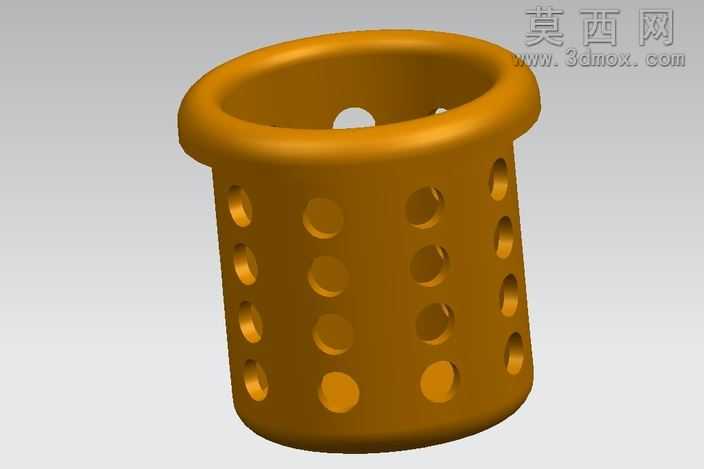

本作品为带多孔结构的卷边圆筒类零件，建模过程依托NX平台完成全参数化设计，整体造型以回转体为基础形态，首先通过草图绘制筒体的轴向截面轮廓，重点处理顶部加厚卷边的圆弧过渡结构，确保卷边与筒身衔接处曲率连续无突兀折角，避免后续使用过程中出现锐边划伤的问题。筒身主体采用等壁厚设计，建模时通过抽壳指令完成基础筒体的壁厚控制，保证整体壁厚均匀一致，为后续注塑成型的壁厚合理性提供设计基础。筒身的镂空孔洞采用阵列化设计思路，首先在筒身表面创建单个孔洞的切除特征，根据孔洞的排布规律，分别采用轴向线性阵列与周向圆形阵列结合的方式完成全部孔洞的布置，不同列的孔洞采用差异化的直径尺寸，形成错落有致的视觉效果，同时孔洞的排布严格遵循对称原则，保证筒体周向的结构受力均匀，避免单侧开孔过多导致的结构强度不足问题。渲染阶段采用暖橙色哑光塑料材质，调整材质的粗糙度与反光参数，模拟日常硬质塑料的真实质感，渲染场景采用柔和的均匀布光，突出卷边的圆润轮廓与孔洞的通透效果，同时通过光影变化展现筒身曲面的流畅弧度。结构设计上，顶部卷边做了加厚处理，既提升了筒体开口处的结构刚度，避免开口受外力发生形变，也优化了使用时的触感；筒底采用封闭平底设计，保证放置时的稳定性，所有孔洞的边缘均做了微小的圆角处理，去除切除特征产生的锐边，提升零件的工艺合理性。整体设计兼顾实用性与美观性，多孔结构既可以减轻零件自身重量，也能在作为收纳容器使用时实现通风沥水的功能，参数化的建模方式支持后续快速调整筒体高度、直径、孔洞尺寸与排布密度，可适配不同的使用场景需求，建模过程中所有特征均保留完整参数历史，方便后续的设计迭代与修改调整。
