机用精密平口虎钳装配结构三维设计

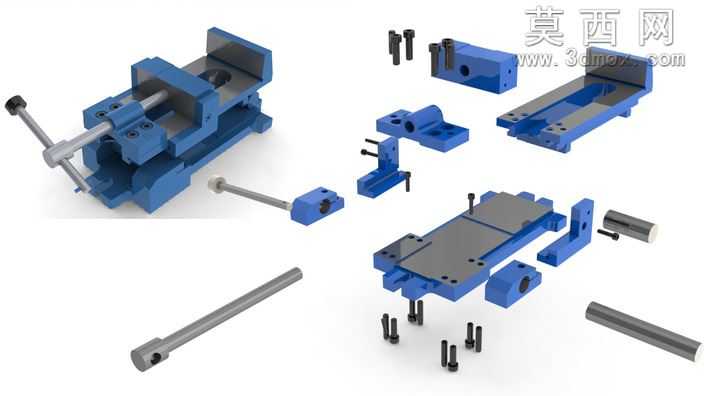

本作品为机用精密平口虎钳的完整三维装配模型，建模过程严格遵循机械加工工装的实际尺寸比例与装配逻辑，采用自底向上的建模思路完成全部零件的构建与总装配合。首先针对虎钳的固定钳身、活动钳身两大核心基体零件，通过草图绘制、拉伸凸台、切除拉伸、倒角等基础特征完成主体轮廓构建，对导轨配合面、钳口安装槽、丝杠过孔等关键配合部位严格控制尺寸公差，确保后续装配的配合精度符合实际工装的使用要求。针对传动丝杠、导向光杆两类轴类零件，通过旋转凸台特征完成主体造型，对丝杠的传动螺纹部分采用螺旋线扫描切除的方式完成牙型构建，还原梯形丝杠的传动结构特征，对轴端的扳手配合孔、锁紧定位孔等细节结构逐一还原，保证零件结构的完整性。针对各类紧固螺栓、定位销等标准件，按照对应国标参数完成标准化建模，对钳口板的防滑齿纹采用阵列切除特征完成细节构建，还原实际钳口的防滑夹紧功能结构。模型装配过程中严格按照实际装配顺序添加配合关系，固定钳身设置为基础固定零件，活动钳身与固定钳身导轨面添加滑动配合约束，丝杠与固定钳身添加旋转配合、与活动钳身添加螺旋传动配合，导向光杆与活动钳身添加滑动配合，所有紧固件添加同轴与面重合配合，完整还原虎钳的活动开合传动逻辑，可实现钳口开合动作的运动模拟。材质渲染阶段，对钳身、活动钳身等铸铁基体零件赋予铸铁材质，添加细腻的磨砂质感与深蓝色漆面涂层效果，对丝杠、光杆、螺栓等钢制零件赋予金属镀铬材质，还原金属零件的光泽质感与加工纹理，对钳口防滑齿部位做质感区分，突出高频使用部位的磨损质感差异。整体渲染采用柔和的工业产品展示光源，通过多角度布光突出零件的结构轮廓与装配关系，爆炸视图效果清晰展示每一个零件的装配位置与连接关系，完整呈现虎钳从零件到总装的全部结构细节，可作为机械工装设计教学、五金产品结构参考、装配工艺演示的三维素材使用，模型结构完整无缺失，所有配合关系无报错，可直接用于运动仿真与结构分析场景。
