电动机转子用六叶螺旋桨结构设计

　　这款螺旋桨结构是专为小型电动机转子配套设计的风冷驱动部件，核心作用是在转子高速运转过程中，通过叶片旋转带动周边空气形成定向气流，带走电机定子绕组、铁芯以及转子本身在通电运行中产生的焦耳热与摩擦热，避免电机内部因温升过高出现绝缘层老化、磁钢退磁、润滑脂失效等常见故障，保障电机在额定负载下的持续稳定运行。从实际应用场景来看，这类小尺寸螺旋桨多适配小功率直流驱动电机，常见于小型电动工具、桌面级散热装置、小型模型动力单元、低压驱动模组这类对安装空间有严格限制的设备中，相比常规外置风扇结构，直接安装在转子上的螺旋桨不需要额外的传动结构，随转子同步运转，传动损耗为零，气流驱动效率更高，同时能减少整机的零件数量，压缩装配工序的复杂度。

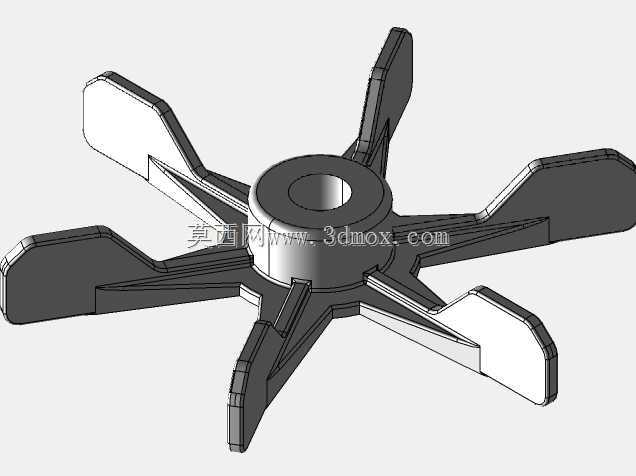

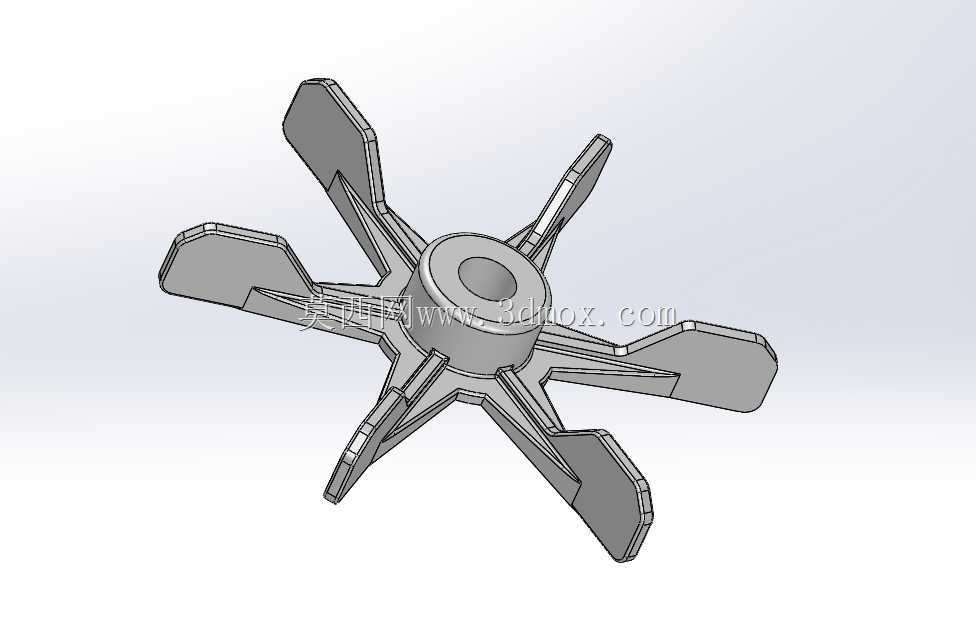

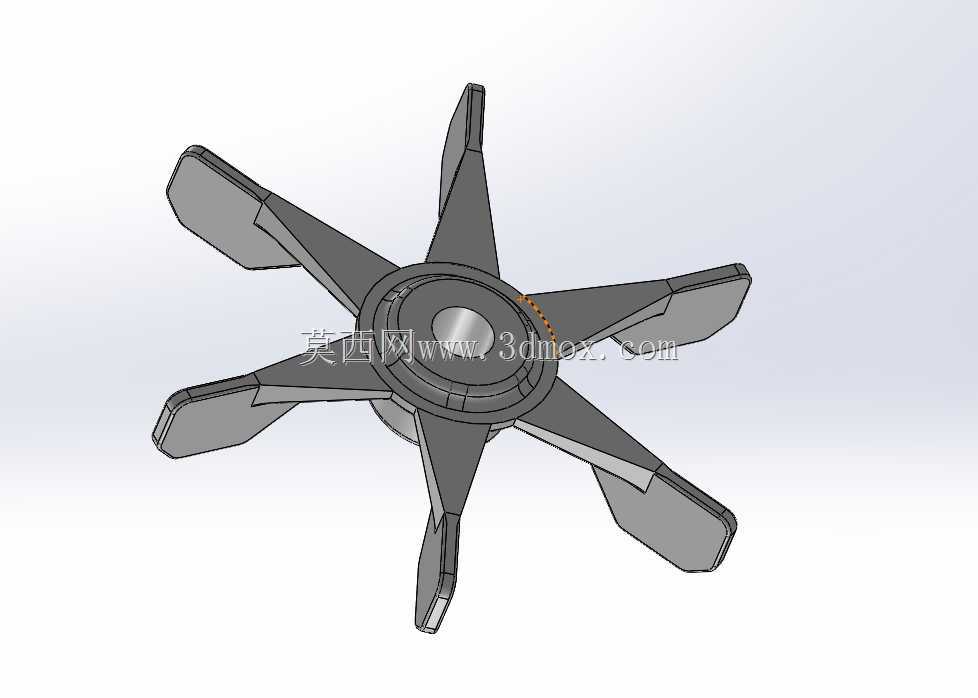

　　从设计思路层面看，这款螺旋桨采用六叶均布的结构布局，叶片数量的选择经过了动平衡与风阻的权衡：叶片过少会导致单叶负载过大，运转时气流脉动明显，容易引发转子振动；叶片过多则会增大旋转时的空气阻力，额外消耗电机的输出扭矩，六叶布局刚好在小直径尺寸下平衡了风量输出与风阻损耗，同时均布的结构在设计阶段就天然降低了动平衡校正的难度，减少后续量产时的动平衡去重工序量。中心安装孔直径设定为11mm，刚好匹配对应规格电机转子的轴径，安装时通过轴肩定位与紧定螺钉或者过盈配合实现周向与轴向固定，不需要额外设计复杂的连接结构，安装边界清晰，中心轮毂部分做了加厚处理，避免高速旋转时轮毂处因离心力出现开裂，同时轮毂与叶片的过渡位置采用大圆角过渡，减少应力集中，提升部件的抗疲劳强度，适配电机最高数千转的运行转速要求。

　　外形尺寸上，螺旋桨整体外径为114mm，轴向高度11mm，属于薄型扁平结构，安装后不会过多占用电机轴向的安装空间，能适配轴向尺寸紧凑的电机装配需求。叶片的翼型采用了小扭角的平板式设计，没有采用复杂的曲面翼型，一方面是因为这类小尺寸部件的加工多采用3D打印或者简易注塑模具成型，简单的叶片曲面能降低成型难度，减少脱模或者打印支撑的用量；另一方面，小扭角设计在低转速下就能产生足够的轴向气流，不会因为扭角过大导致电机启动时负载过高，出现启动堵转的问题。叶片的边缘做了小倒角处理，避免安装过程中锐边划伤操作人员，同时也能减少叶片旋转时的边缘气流紊流，降低运转时的风切噪音。

　　在实际选型适配时，需要注意这款螺旋桨的安装孔与轴的配合公差，若采用间隙配合需要额外增加防松结构，避免正反转切换时螺旋桨与轴出现相对滑动，导致气流方向反向或者部件脱落；同时安装时需要保证螺旋桨的端面与转子轴线垂直，否则高速运转时会产生额外的偏心力，加剧电机轴承的磨损，缩短电机的使用寿命。另外，这款螺旋桨的叶片厚度经过核算，在满足结构强度的前提下尽可能做薄，减少自身重量，降低转子的整体转动惯量，让电机的启动与调速响应更快，适配需要频繁启停、调速的应用场景。从结构可靠性来看，六叶均布的结构即使单片叶片出现小的损伤，剩余叶片也能在短时间内维持基本的气流输出，不会瞬间完全失去散热能力，给设备的故障停机预留了一定的反应时间，避免电机短时间内过热烧毁。
