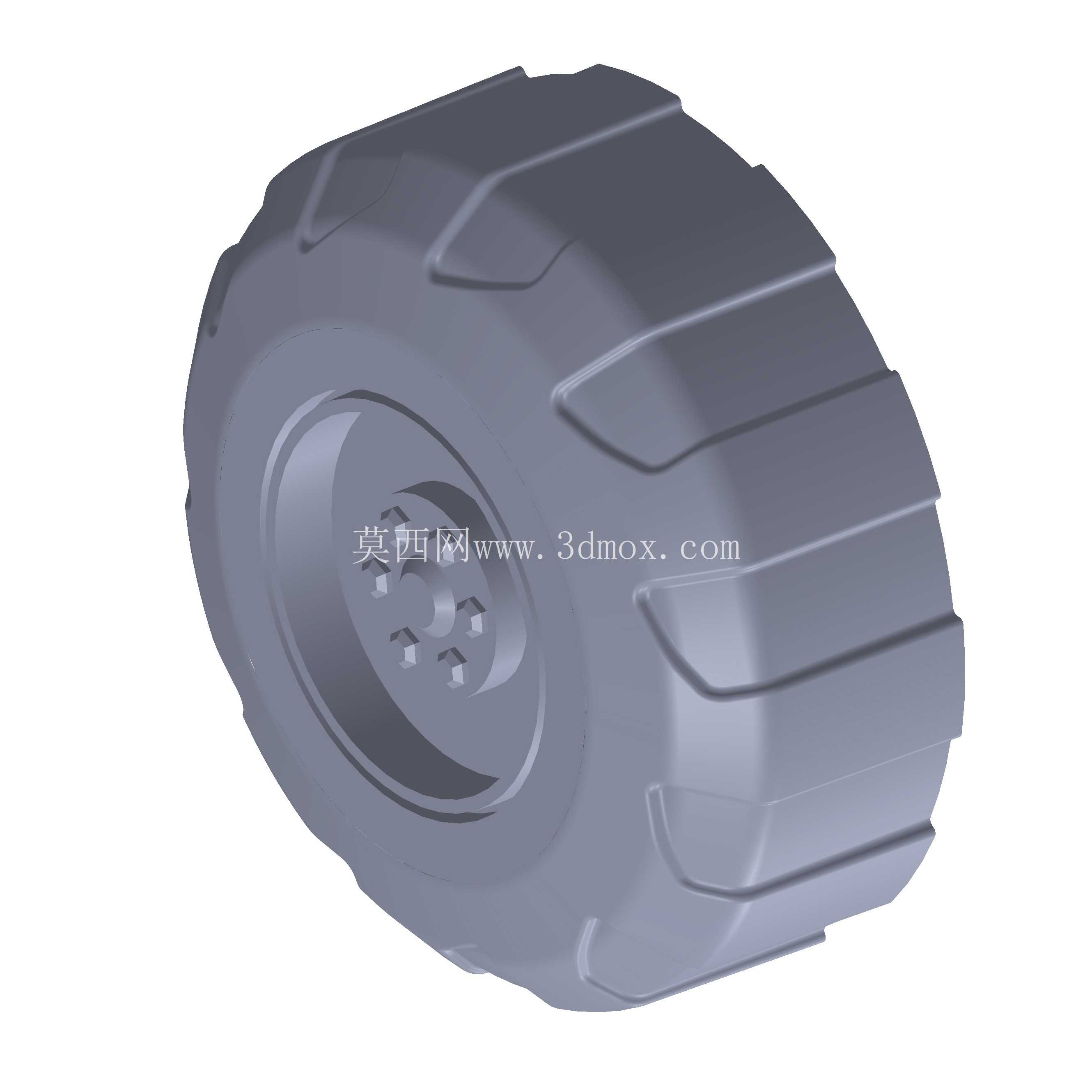

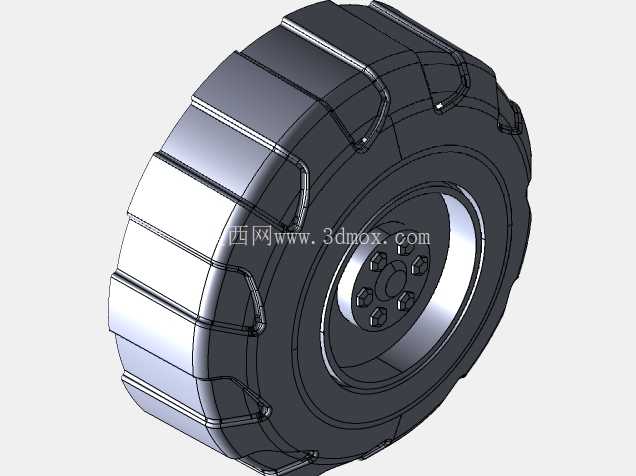

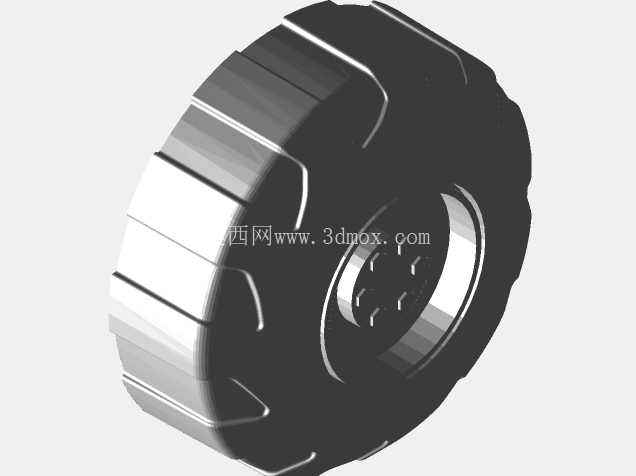

64x24mm规格玩具车橡胶驱动轮结构

这款轮体结构主要面向小型遥控玩具车、桌面级移动载具、微型实验移动平台的行走端配套需求，在民用玩具生产、学生科创项目原型制作、小型巡检机器人行走轮选型场景中都能适配。轮体整体外径控制在64mm，轴向宽度24mm，安装端的轮毂中心预留了十字形传动卡位，能直接匹配市面上常见的2mm、3mm轴径的微型驱动电机输出轴，不需要额外做轴套转接就能完成装配，安装时轮毂端面和轮轴定位台的贴合面做了0.2mm的止口设计，能避免轮体高速转动时出现径向窜动，轮体和安装支架的预留间隙只需要留出单边1mm的余量即可，不会和车架侧壁、转向连杆结构产生运动干涉。

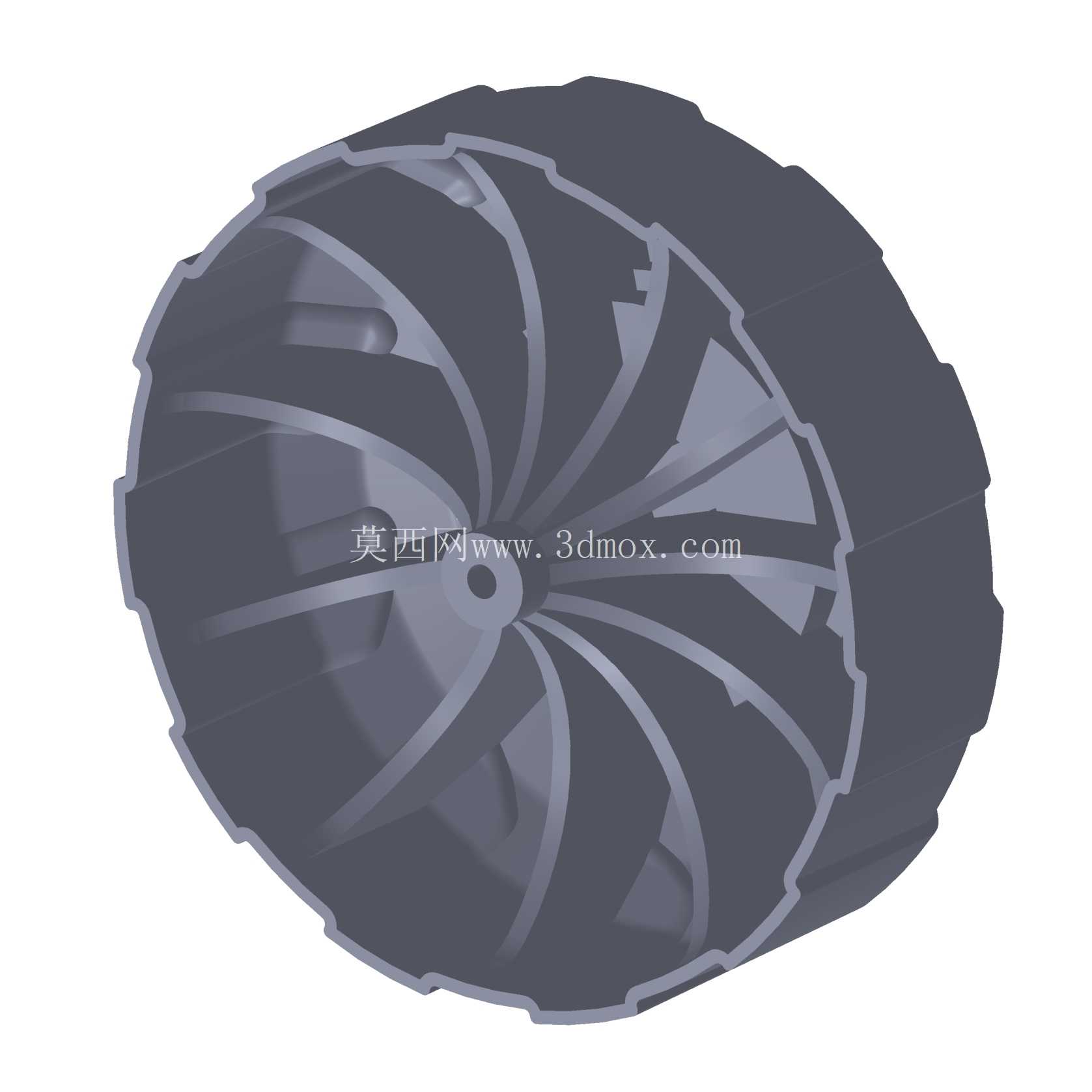

从功能设计上看，胎面采用了块状加深的防滑花纹，每一块花纹筋的高度为2.5mm，相邻花纹块之间的排泥槽宽度为4mm，在木质桌面、PVC地板、短绒地毯、轻度粗糙的水泥台面等常见的玩具运行场景下，都能提供足够的抓地力，不会出现原地打滑、动力损耗过大的问题；胎体本身采用带适度弧度的断面设计，轮体和接触面的接地压痕为椭圆形，接地面积控制在合理范围，既不会因为接地面积过大增加行走阻力，也不会因为接地面积过小导致轮体容易侧翻，转向时胎侧的形变预留量经过测算，在30度转向角范围内不会出现胎面异常磨损的情况。轮毂部分做了等距分布的四个减重凹坑，在不降低轮毂结构强度的前提下，能减少轮体整体的转动惯量，让微型驱动电机的启动扭矩要求更低，电池供电的小型载具能获得更长的续航时间，轮毂的轮辐部分做了均匀的壁厚过渡，最薄处壁厚1.5mm，最厚的安装卡位处壁厚3mm，在注塑或者铸造生产的时候，能避免出现壁厚不均导致的缩痕、内应力集中问题，成型后的轮体圆度公差能控制在0.1mm以内，高速转动时不会出现明显的偏心抖动。

设计过程中优先考虑了小尺寸轮体的装配便利性，轮毂中心的传动卡位做了1度的拔模斜度，不管是采用塑料注塑成型还是采用低熔点合金铸造生产，都能顺利脱模，不需要后续做大量的二次修配加工；胎面的花纹块边缘做了R0.3mm的圆角过渡，不会因为棱角过于尖锐在生产时出现填充不满的问题，也能避免玩具使用过程中锋利边缘划伤使用者。在实际选型匹配时，这款轮体的单轮承重上限为2kg，单台载具搭配四个同规格轮体时，整体载具重量控制在6kg以内都能稳定运行，不会出现胎体过度形变、轮毂开裂的问题；如果用于非驱动的从动轮位置，只需要在轮毂中心加装对应内径的光滑轴套，就能适配无动力的从动轮安装需求，不需要额外修改轮体的主体结构。针对不同的使用场景，轮体的材质可以根据需求调整，用于普通玩具场景时采用软质PVC或者TPE材质注塑，能获得不错的防滑效果和更低的生产成本；用于需要更高耐磨度的实验平台场景时，可以采用聚氨酯浇注或者橡胶硫化工艺生产，胎面的耐磨性能会提升3倍以上，长时间运行也不会出现明显的胎面磨损。轮体的轴向安装尺寸从轮毂定位面到胎侧最外端的距离为12mm，配套轮轴的伸出长度只需要做到10mm就能完成锁紧固定，不会因为轴伸过长超出轮体外侧影响整体外观，也不会因为轴伸过短导致锁紧力不足出现轮体脱落的问题。
