电机转子用多叶片螺旋桨散热结构

　　这款螺旋桨结构主要适配小型电动机转子的散热需求，在小功率直流电机、微型减速电机的应用场景中，转子运转时的积热会直接影响绕组绝缘寿命与磁钢性能稳定性，这类一体式螺旋桨风叶直接套装在转子轴端，随转子同步旋转，无需额外驱动结构，就能在电机内部形成定向气流，带走转子铁芯、绕组端部以及轴承位置堆积的热量，避免电机长时间高负载运行时出现过热退磁、绝缘老化加速的问题。

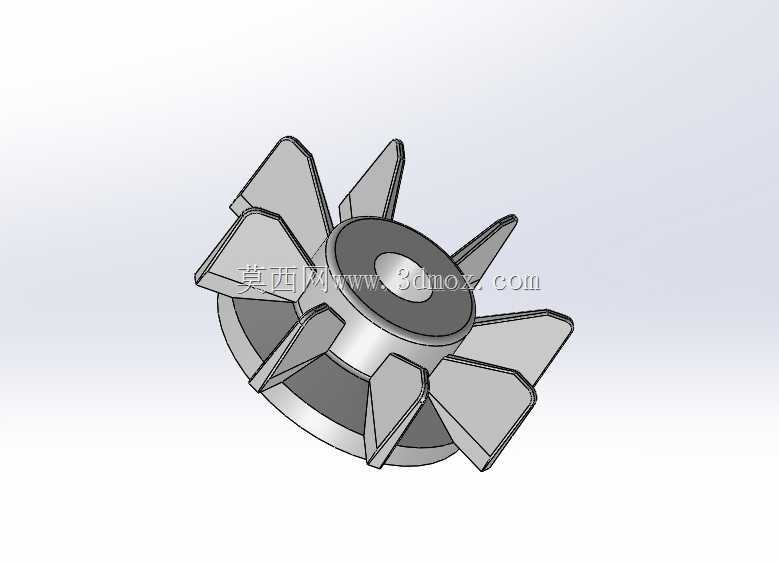

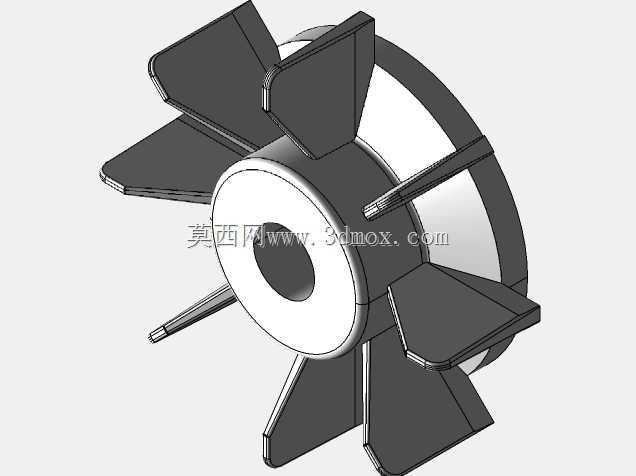

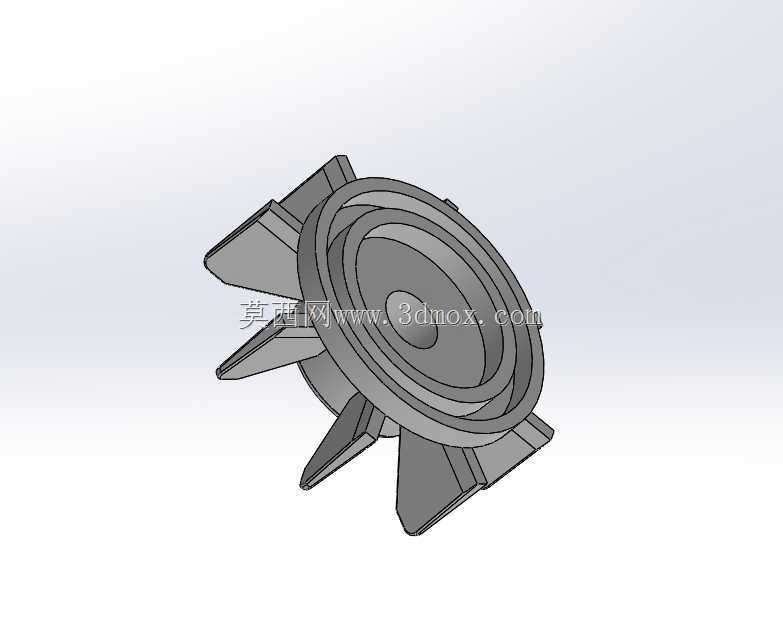

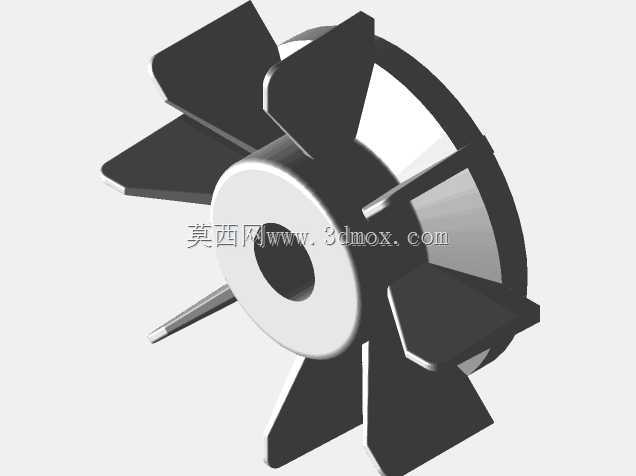

　　从结构设计逻辑来看，整体采用中心轮毂加周向均匀分布叶片的布局，中心安装孔的孔径匹配常规小型电机的输出轴径，孔位公差控制在适合过盈压装的范围，安装时无需额外紧固件，直接压入轴端对应位置即可完成固定，能承受转子高速旋转时的离心力不会出现松脱。叶片采用等距螺旋角设计，螺旋升角经过反复校核，在低转速区间就能产生足够的风压，同时不会因为叶片角度过大导致旋转阻力过高，额外增加电机的空载损耗。叶片数量选择8片的布局，相比常规6叶风叶，在相同外径下能输出更连续的气流，减少风叶旋转时的气流脉动，降低电机运转时的风噪，同时叶片厚度从根部到叶梢逐步减薄，根部做圆弧过渡处理，既保证叶片根部的结构强度，避免高速旋转时叶片断裂飞出，又能尽可能降低叶片自身的转动惯量，减少电机启动时的惯性负载。

　　尺寸边界上，整体外径控制在42mm，适配外径40-50mm区间的小型电机机壳内部安装空间，轴向总高度9.5mm，不会占用过多电机内部的轴向空间，不会和电机端盖、绕组端部产生结构干涉，安装时不需要调整电机原有内部的其他部件尺寸，直接替换原有同规格风叶即可完成装配。叶片的型线采用平直带扭转的设计，不需要复杂的曲面加工，不管是采用3D打印快速打样验证，还是后续开模做注塑批量生产，都能降低加工难度，减少生产环节的成本投入。

　　在实际应用中，这类风叶除了适配常规小型电机的散热需求，也可以用在小型3D打印机的散热风道、微型电子设备的主动散热结构中，只要匹配对应的轴径尺寸，就能直接安装使用。设计时特意做了对称式的叶片布局，动平衡余量控制在小规格电机允许的范围内，高速旋转时不会产生额外的振动，避免因为风叶不平衡导致电机轴承出现异常磨损，延长电机整体的使用寿命。叶片边缘做了小倒角处理，不会出现锐边，在装配和后续维护过程中能避免划伤操作人员，同时也能减少叶片边缘的气流切割噪音。中心轮毂的轴向长度做了加长处理，和转子轴的接触面积更大，压装后固定更牢靠，即使电机频繁正反转，也不会出现风叶移位的问题。轮毂端面做了沉孔设计，能避让轴端的卡簧或者轴端挡圈结构，不需要额外加工轴端的让位结构，进一步提升了部件的适配性。
