适配电机转子的小尺寸螺旋桨结构设计

　　这款螺旋桨结构主要适配小型电动机转子的安装使用，核心作用是在电机运转过程中带动空气流动，带走转子绕组、铁芯部位累积的热量，避免电机因长时间高负载运行出现温升超标，进而引发绝缘老化、磁钢退磁等影响使用寿命的问题。在小型工频电源变压器配套的散热风机、微型直流驱动电机的风冷结构中，这类小直径螺旋桨的应用十分普遍，尤其是在安装空间紧凑、无法加装独立散热风机的场景下，直接将螺旋桨固定在电机转子轴端，随转子同步转动，不需要额外配置驱动源，就能实现随负载变化的自适应散热——电机转速越高，桨叶带动的空气流量越大，散热效率同步提升，刚好匹配高负载下电机发热量增大的散热需求。

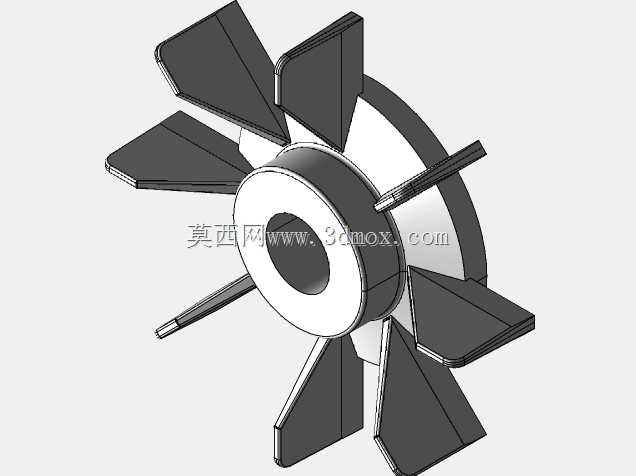

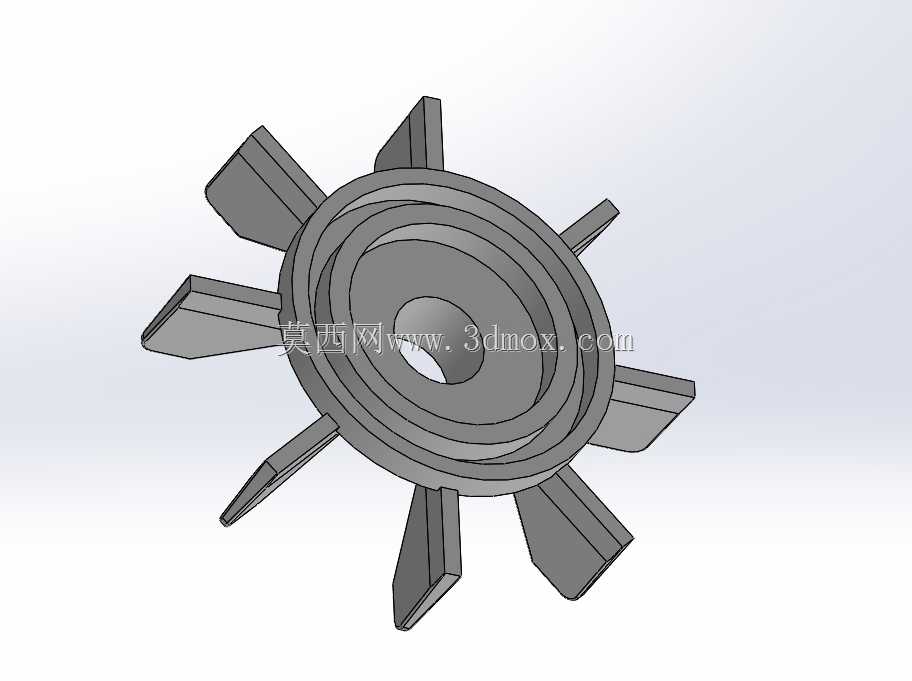

　　从结构设计来看，这款螺旋桨采用中心轮毂加周向均布直桨叶的布局，没有采用复杂的翼型曲面，一方面是为了降低3D打印制造的难度，不需要额外添加支撑结构就能完成打印成型，打印完成后仅需简单去除毛边即可投入使用，备件替换的响应速度很快；另一方面直桨叶的结构在小直径、低转速工况下的动平衡更容易校准，周向8片桨叶均匀分布，每片桨叶的安装角度保持一致，转动过程中不会产生额外的偏心振动，避免振动传递到电机轴承部位，加剧轴承磨损、产生运行噪音。中心轮毂位置设计有贯通的安装孔，孔径匹配常规小型电机的输出轴直径，安装时可以通过顶丝或者过盈配合的方式与转子轴固定，不需要额外设计复杂的连接结构，轮毂的厚度经过针对性优化，既保证足够的连接强度，避免高速转动时桨叶从根部断裂，又不会过多增加转子端的额外重量，防止电机启动时转动惯量过大，影响启动响应速度。

　　尺寸边界上，这款螺旋桨的总高度控制在12mm，最大回转直径为66mm，安装时只需要在电机端盖外侧预留出直径70mm、轴向15mm的安装空间即可，不会额外占用过多的设备内部空间，适配很多内部布局紧凑的小型电气设备、微型动力装置的安装需求。桨叶的边缘做了小角度的倒角处理，一方面是去除3D打印过程中产生的锐边毛刺，避免安装调试过程中划伤操作人员，另一方面也能减少桨叶转动过程中的空气切割噪音，优化设备运行的NVH表现。桨叶与轮毂的连接位置做了圆弧过渡处理，避免应力集中，在电机频繁启停、转速快速变化的工况下，不会出现桨叶根部断裂的问题，提升结构的抗疲劳性能。

　　在实际应用中，这类螺旋桨除了用于电机自身的散热，也可以适配小型风冷散热场景，比如小型电子设备的局部通风、3D打印机喷头部位的散热、小型模型动力装置的推力输出等场景，因为结构简单、制造门槛低，备件获取十分方便，当原有设备的散热桨叶出现断裂、损坏时，可以快速通过3D打印完成备件制作，不需要等待原厂配件的供货周期，大幅降低小型设备的维护停机时间。设计过程中也充分考虑了不同使用场景的适配性，桨叶的角度没有做过大的倾斜，避免转动时负载过大，超出小型电机的输出功率范围，保证电机带动桨叶转动时不会出现过载堵转的问题，同时均匀分布的桨叶在转动时可以形成稳定的轴向气流，气流直接吹向电机的发热核心部位，不会出现气流紊流导致散热效率下降的问题。

　　从安装适配的角度来说，中心安装孔的尺寸可以根据实际使用的电机轴径做小幅调整，不需要改动整体的桨叶结构和外形尺寸，就能适配不同规格的小型电机，通用性较强。桨叶的厚度经过反复验证，在保证足够结构强度的前提下尽可能做薄，减少材料的使用量，降低3D打印的成本和时间，同时也能减轻整体重量，降低电机的额外负载。整个结构没有复杂的曲面特征，不管是采用FDM还是光固化3D打印工艺都能顺利成型，不需要做特殊的打印参数调整，普通的PLA、PETG等常用3D打印材料都能满足使用强度要求，在常规的电机运行温度范围内不会出现软化变形的问题，完全可以满足日常使用的需求。
