电源变压器用C型安装固定框结构

　　在中小功率工频电源变压器的结构设计环节，铁芯的夹持固定结构直接决定了整机运行的抗振性能、绕组装配精度以及长期工作的结构可靠性，本次呈现的C型框体结构，正是针对叠片式铁芯侧装固定场景开发的夹持构件。从实际应用场景来看，这类框体多用于100W-500W区间的开放式电源变压器，常见于工业控制电源模块、小型机床控制回路供电单元、低压配电辅助供电模组中，区别于传统的穿心螺杆拉紧固定方式，这种半包式C型框不需要在铁芯叠片上额外加工穿孔，能够最大程度避免叠片穿孔位置的涡流损耗增加问题，同时也能减少叠片组装过程中的孔位对齐工序，提升铁芯叠装的作业效率。

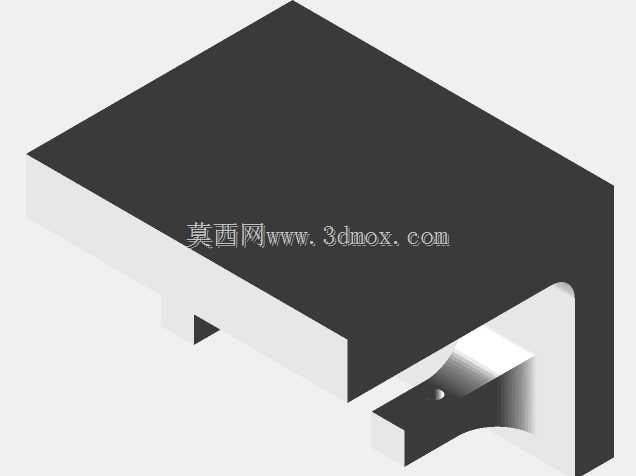

　　从结构功能特性上看，该框体采用单侧开口的C型轮廓设计，框体内腔的两个平行立面分别贴合铁芯的上下轭部侧面，开口侧预留绕组引线的出线空间，同时也为绕组与铁芯之间的绝缘衬垫预留安装余量。框体上预留的两个沉头安装孔，分别位于上下两个夹持臂的端面位置，孔位深度按照常用的十字盘头螺钉尺寸设计，装配时螺钉穿过框体孔位直接锁紧在设备的安装基板上，不需要额外增加压板或者转接支架，能够有效压缩变压器整体的安装占用空间。框体的弯折转角位置采用了大圆角过渡设计，既避免了钣金弯折过程中的应力集中导致的开裂问题，也能防止尖角位置划破绕组的绝缘漆层或者绝缘胶带，提升装配过程的安全性。

　　在设计思路层面，该结构的尺寸链计算完全围绕铁芯叠厚的公差范围展开，框体内腔的开口尺寸比铁芯标称叠厚大0.2mm-0.3mm，既能够容纳叠片累积公差带来的厚度偏差，也不会因为间隙过大导致铁芯在框体内出现窜动。夹持臂的长度尺寸按照铁芯轭部的宽度设计，确保夹持面能够完全覆盖轭部的叠片端面，避免叠片在长期振动环境下出现松散错位。框体的板材厚度根据变压器的整体重量选型，针对300W以下的变压器采用1.2mm厚度的冷轧钢板冲压弯折成型，表面做发黑或者电镀锌处理，提升防锈能力同时避免导磁性能出现明显变化；针对500W级别的变压器则采用1.5mm厚度的板材，同时在框体的外侧立面增加压筋结构，提升框体的整体刚性，避免夹持力不足导致的铁芯松动。

　　从安装边界条件来看，该框体装配完成后，变压器整体的安装基准面为框体的背面平面，两个安装孔的中心距按照标准的变压器安装孔位设计，能够直接适配市面上多数通用电源变压器的安装基板开孔尺寸。框体开口侧的边缘距离绕组外层的距离不小于3mm，满足电气安全间隙的要求，避免框体与绕组之间出现绝缘击穿风险。在实际装配流程中，操作人员只需要将叠装完成的铁芯从开口侧推入框体内腔，在铁芯与框体的贴合面之间垫入0.1mm厚的绝缘青壳纸，调整好铁芯位置后即可将框体连同铁芯整体固定到设备基板上，后续再完成绕组引线的焊接与绝缘包扎工序，相比传统的螺杆固定方式，装配工序能够减少30%左右的作业时间，同时也避免了螺杆穿过铁芯时需要额外加装绝缘套管的工序，降低了物料成本与装配出错概率。

　　在抗振性能表现上，这种C型框的全包覆夹持方式能够将铁芯的夹持力均匀分布在整个轭部侧面，相比螺杆点接触的固定方式，能够更好地承受运输以及设备运行过程中的振动冲击，避免叠片之间出现相对位移导致的空载电流增大、运行噪音升高等问题。在长期运行的温升场景下，框体与铁芯的大面积接触也能够起到辅助散热的作用，将铁芯工作产生的热量通过框体传导到安装基板上，降低铁芯的整体工作温升，延长变压器的绝缘老化周期。需要注意的是，该结构在设计时需要控制弯折角度的公差，确保两个夹持臂的平行度误差不超过0.1mm，避免装配后铁芯出现倾斜，导致绕组与铁芯之间的间隙不均匀，影响绝缘性能。同时框体的切口位置需要做去毛刺处理，防止毛刺在装配过程中掉落进入绕组缝隙，造成匝间短路的隐患。
