在中小功率电源变压器、线性稳压模块、小功率工控板卡的热设计环节,被动式铝挤压散热片是成本与可靠性平衡度最优的散热方案选择,这类散热结构不需要额外配置风扇,没有运动部件带来的寿命损耗与振动干扰,非常适合对运行稳定性要求高、维护条件有限的工业电控场景。本次设计的四孔铝散热片,针对板载贴装式功率器件的安装需求做了定向优化,区别于常规无固定孔的背胶式散热片,四个安装孔的设计可以让散热片通过螺丝直接锁附在PCB板或者器件安装支架上,避免长期使用后背胶老化导致散热片移位、脱落的风险,在存在持续振动的工业设备内部,这种机械锁附的固定方式可靠性远高于粘接固定。

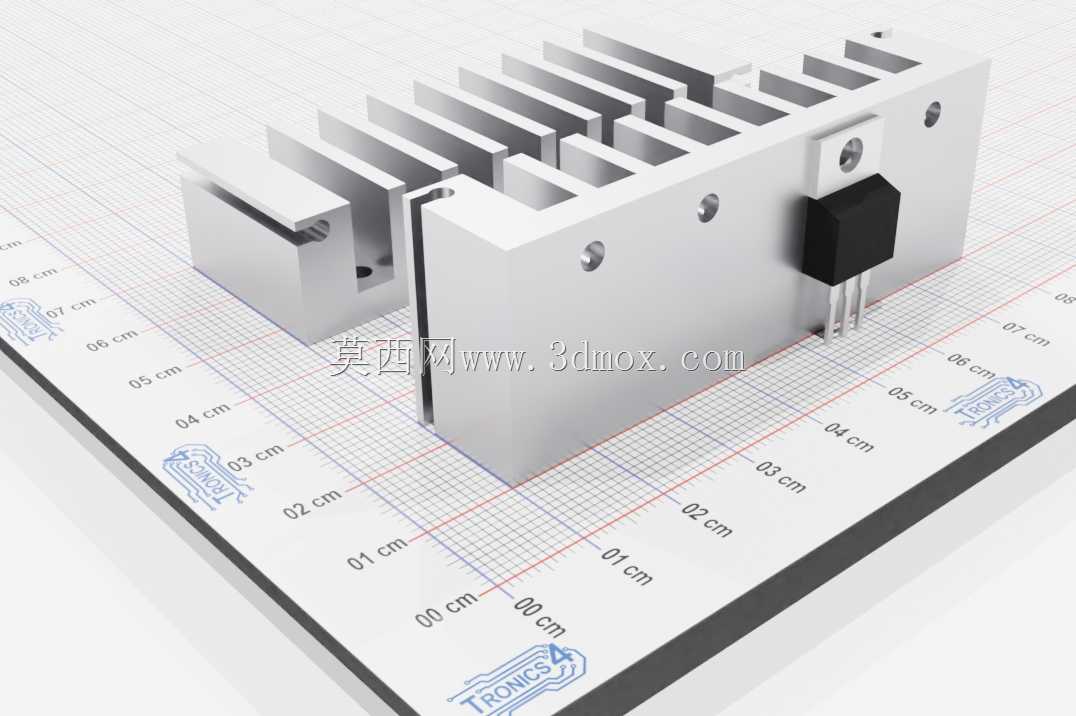

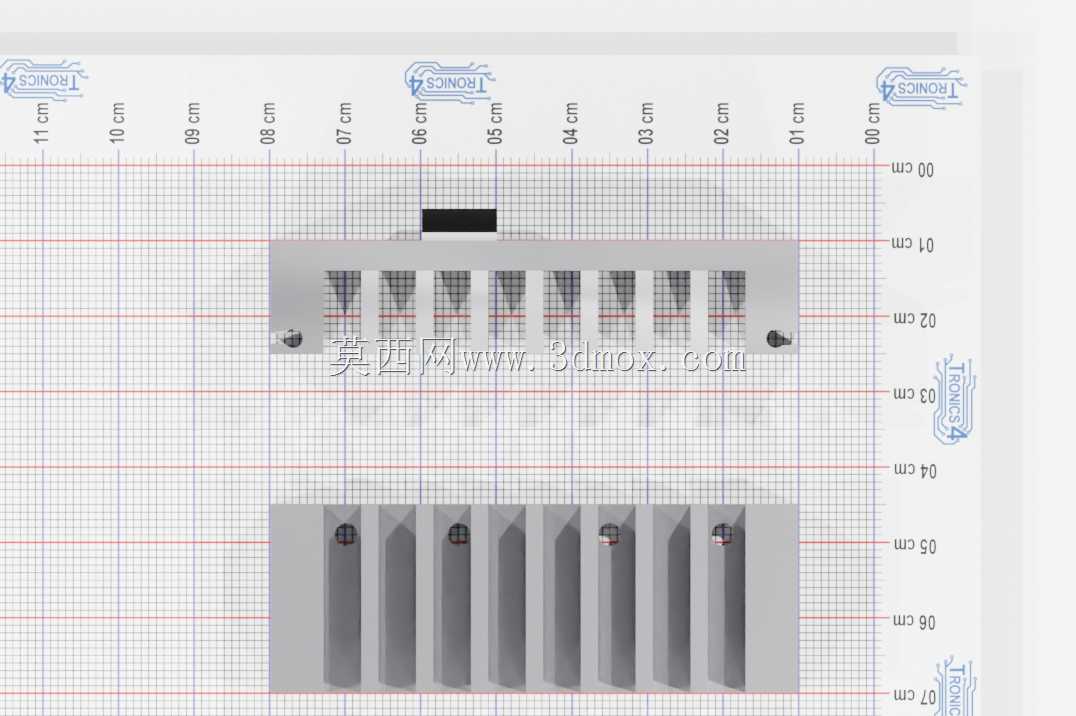

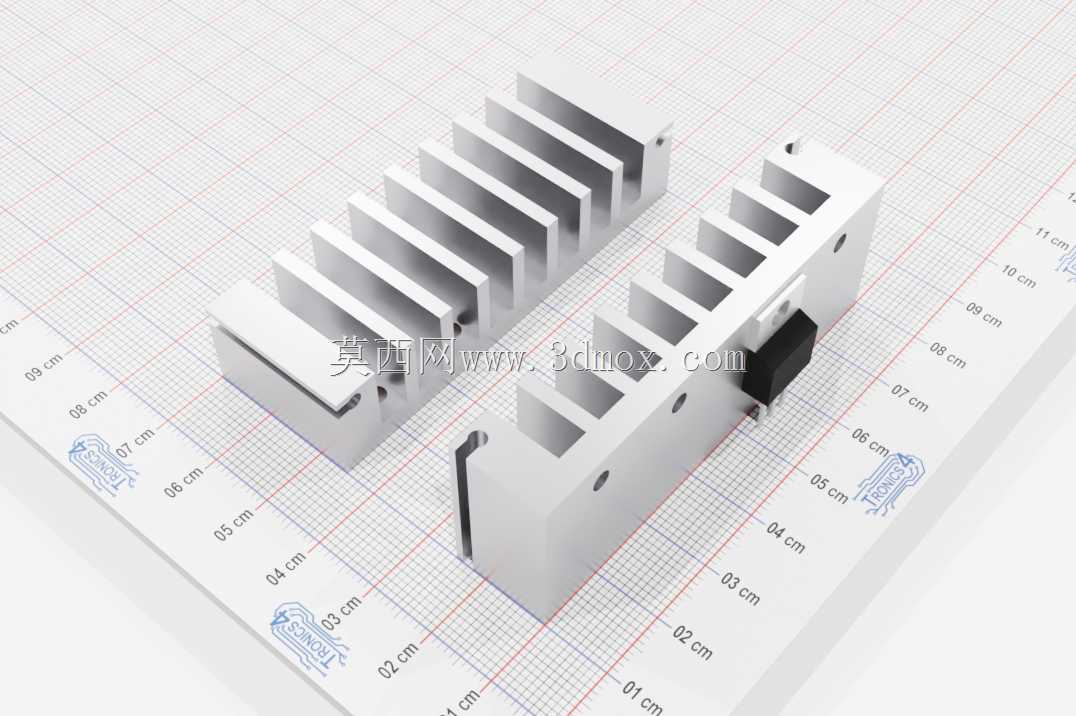

从尺寸边界来看,该散热片宽度为15mm,长度70mm,整体高度20mm,这个尺寸区间刚好适配常见的TO系列封装功率管、小型工频变压器、低压差线性稳压模块的安装空间,不会因为散热片尺寸过大挤占板上其他元件的布局位置,也不会因为散热面积不足导致器件结温超出额定范围。散热鳍片采用等间距平行直肋结构,这种结构是铝挤压工艺最容易实现的鳍片形态,模具成本低,量产一致性好,鳍片之间的间距经过核算,在自然对流条件下空气可以顺畅在鳍片间隙内流通,不会因为间距过小出现气流阻滞、热量淤积的问题,鳍片的厚度与根部连接的基座厚度保持合理比例,既可以保证热量从基座快速传导到每一片鳍片表面,也不会因为鳍片过厚导致铝材用量不必要增加,抬升单件成本。

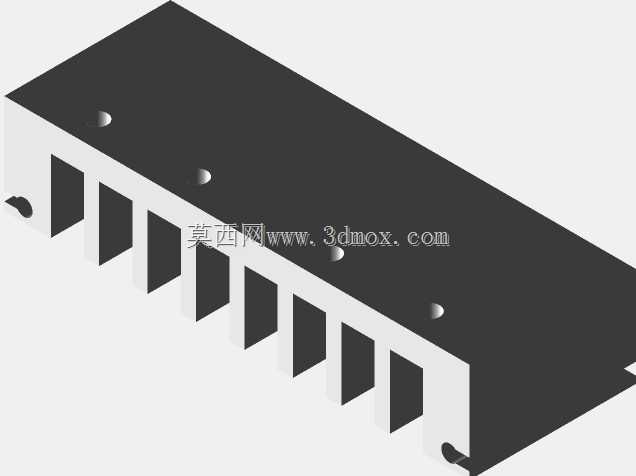

基座部分的平面度控制在适配导热硅脂、导热垫片的使用要求范围内,安装后基座平面与发热器件表面可以实现充分贴合,减少接触热阻,四个安装孔的位置分布在基座的两侧,孔位间距匹配通用PCB板的安装孔距标准,不需要额外在板上做非标开孔,降低了PCB设计的改造成本。在实际选型应用中,这类散热片可以覆盖1-5W功率区间的发热器件散热需求,常见的应用场景包括小型开关电源的功率管散热、工控IO模块的稳压芯片散热、小型电源变压器的辅助散热、车载低压控制模块的功率器件散热,在这些场景中,散热片通过自身的铝材质热传导特性,将发热器件工作时产生的热量快速传导到整个鳍片表面,再通过自然对流将热量散发到周围空气中,把器件的工作温度控制在合理区间,延长器件的使用寿命,避免因为过热导致的性能衰减、器件烧毁等问题。设计过程中没有采用复杂的剖沟、铲齿等特殊工艺,完全依托常规铝挤压工艺实现,后续表面处理可以根据使用场景选择阳极氧化发黑或者原色处理,阳极氧化层可以提升铝材的表面辐射效率,进一步提升散热能力,同时也可以避免铝材长期使用出现表面氧化锈蚀的问题。安装孔的设计没有采用沉头结构,适配常见的圆头十字螺丝,锁附时可以在螺丝与散热片之间增加平垫,避免锁附压力过大压伤散热片基座,同时也可以保证锁附力度均匀,让散热片基座与发热器件表面贴合更紧密。
在结构建模过程中,鳍片的拔模角度按照铝挤压工艺的常规要求设置,保证挤压生产时型材可以顺利从模具中脱出,不会出现鳍片变形、拉伤的问题,基座与鳍片的连接位置做了微小的圆角过渡,避免应力集中,同时也可以减少挤压生产时的模具损耗,提升模具使用寿命。对于结构设计人员来说,这类标准尺寸的散热片在建模时可以直接调用到装配体中,提前验证安装空间是否充足,是否会和周边的电容、接插件、结构件出现干涉,不需要反复调整散热片尺寸,缩短产品开发的热设计周期。在实际装配环节,锁附散热片时需要注意对角均匀锁付螺丝,避免单侧压力过大导致散热片倾斜,出现一侧贴合紧密一侧存在缝隙的问题,影响散热效果,导热界面材料的厚度要控制在合理范围,过厚会增加接触热阻,过薄则无法填充两个接触面之间的微观空隙,同样会影响热量传导。
