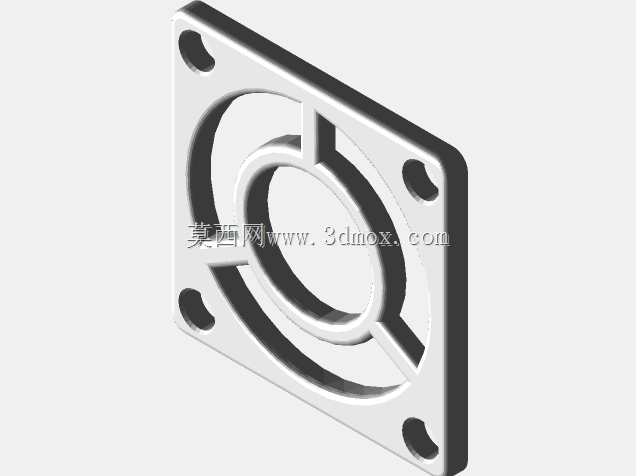

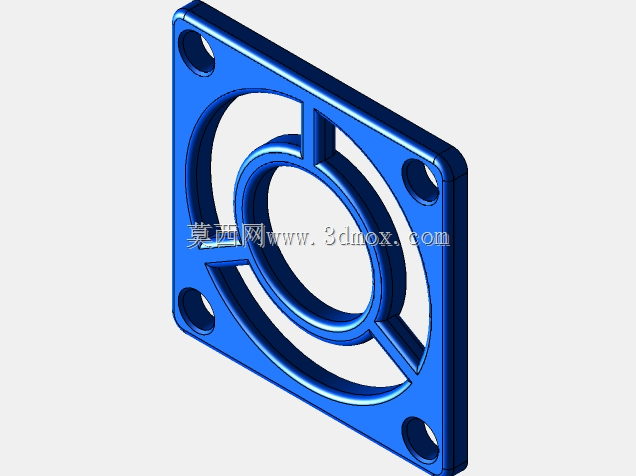

30×30规格方形散热风扇防护框架

　　在小功率电源模块、嵌入式控制板卡、紧凑型工控设备的散热系统搭建中，30mm规格的轴流风扇是应用频次极高的散热元件，这类风扇通常直接贴装在发热器件旁的PCB或设备壳体上，运行时扇叶外露存在线缆卷入、异物触碰、运维误触的安全隐患，配套的防护框架就成了散热回路中不可或缺的结构件。这款方形防护框架的外轮廓尺寸严格匹配30×30mm的标准风扇安装孔位，四个角位预留的圆形安装过孔，位置公差控制在±0.1mm范围内，可直接适配同规格风扇的M2.5或M3安装螺丝，不需要额外做孔位适配加工，安装时可直接叠放在风扇进风侧或出风侧，通过同一组螺丝完成风扇与防护罩的同步固定，不会额外占用设备内部的轴向安装空间。

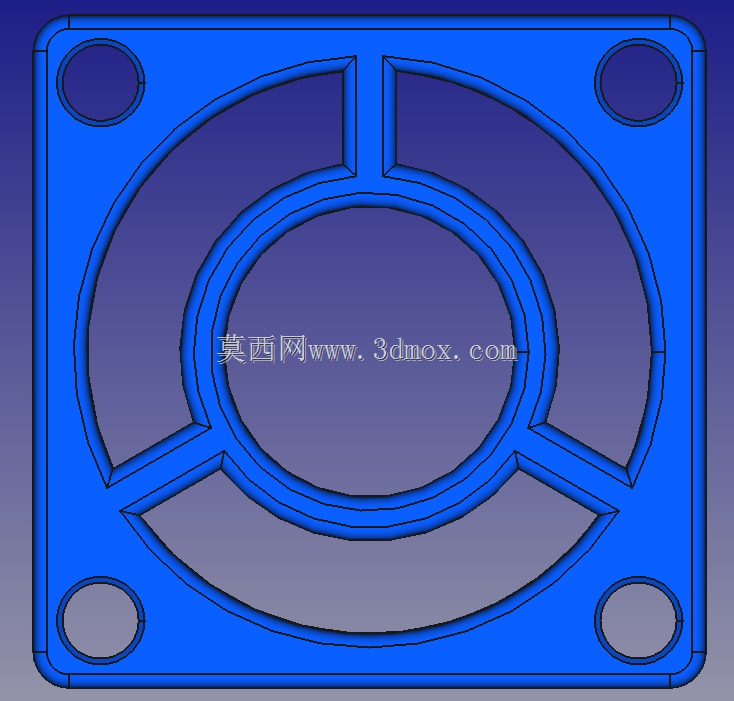

　　从结构设计逻辑来看，框架采用了一体式的加强筋布局，中心区域的环形筋条对应风扇扇叶的旋转外轮廓，既避免了筋条伸入扇叶旋转区域造成运转干涉，又能通过环形结构提升罩面的抗冲击强度，四根径向连接筋从中心环延伸至外框四角，将通风区域均匀分割为四个扇形通区，在保证结构强度的前提下，尽可能减少了筋条对通风截面积的遮挡，经实际通风量测算，筋条遮挡占比不足12%，不会对风扇的送风效率造成明显衰减。外框边缘做了0.3mm的圆角过渡处理，既避免了安装时锐边划伤操作人员或线缆绝缘层，也能减少注塑或3D打印加工时的应力集中问题，降低批量生产时的翘曲变形概率。

　　框架的厚度设计为2.5mm，这个厚度尺寸经过多轮验证：如果厚度过薄，安装拧紧螺丝时容易出现框体变形，导致防护面与风扇端面贴合不严，留下异物进入的缝隙；如果厚度过大，则会增加不必要的轴向占用空间，不符合紧凑型设备的空间利用要求。在实际应用场景中，这款防护框架不仅能阻挡直径大于5mm的异物进入扇叶区域，避免扇叶被杂物卡滞停转造成散热失效，还能在设备运维过程中防止操作人员误触高速旋转的扇叶造成机械伤害，对于安装在设备内部靠近走线区域的风扇，还能避免柔性线缆被扇叶卷扯造成线路短路。

　　设计过程中特意规避了复杂的曲面结构，整体采用等壁厚设计，不管是采用注塑批量生产，还是采用FDM、光固化3D打印做小批量验证，都能快速成型，不需要额外添加支撑结构，成型后去除毛刺即可直接投入使用，加工适配性极强。框架的安装面做了0.1mm的平面度控制，保证与风扇端面贴合时没有明显缝隙，不会因为缝隙产生额外的风噪，在对噪音控制有要求的嵌入式设备场景中，这个细节设计能有效降低散热系统的整体运行噪音。不同于市面上常见的大面积格栅式防护罩，这款框架采用的大开口扇形通风区设计，在长时间运行的场景下更不容易积灰，即使有少量灰尘堆积，也可以通过常规的压缩空气吹扫快速清理，不需要拆解防护罩就能完成日常维护，大幅降低了设备运维的工作量。在安装边界适配方面，框架的外轮廓尺寸比30×30mm的风扇外尺寸单边大0.2mm，既不会因为尺寸公差导致安装时与周边器件产生干涉，也不会因为尺寸过大占用额外的板卡布局空间，对于PCB板上布局紧凑的电源变压器、功率器件周边的风扇安装位，这个尺寸余量能很好地适配高密度组装的需求。
