电子设备用矩形硅胶密封垫圈结构

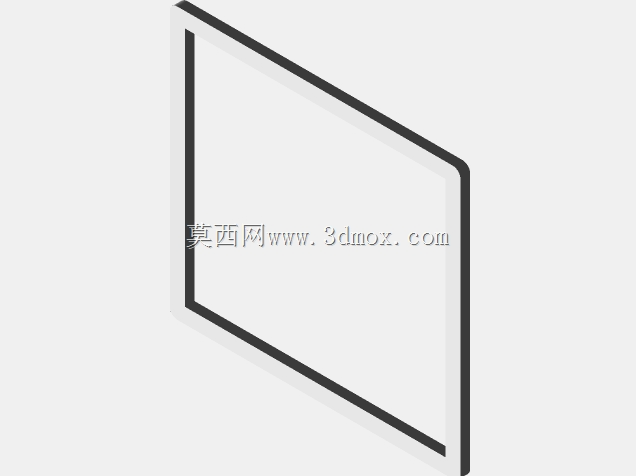

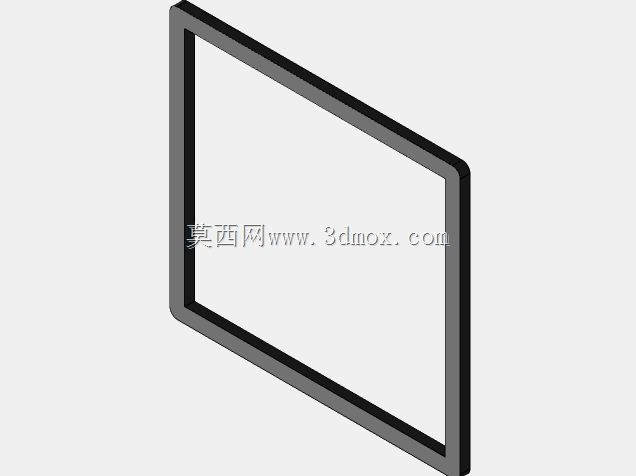

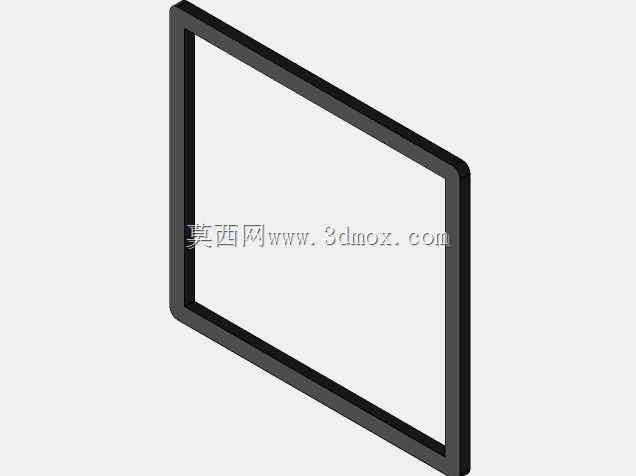

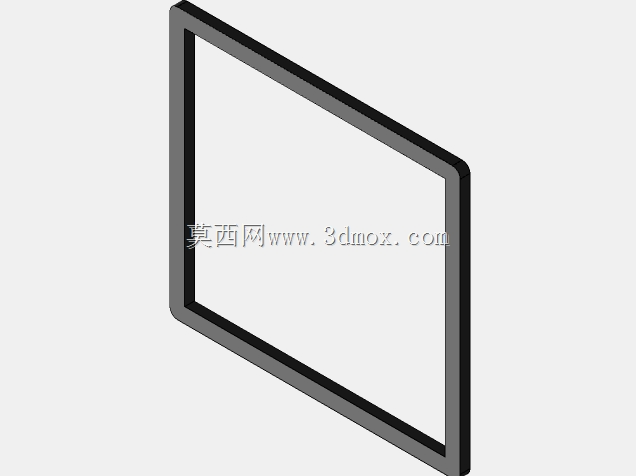

　　在电子仪器、工业控制设备的结构设计环节，密封与缓冲类配件往往是容易被忽略但直接影响设备长期运行可靠性的细节，这类矩形硅胶橡胶垫片的应用场景覆盖了绝大多数需要端面密封、间隙缓冲、绝缘隔离的装配位置。从实际工程选型的角度看，这类垫片的核心作用首先是填补壳体结合面的加工公差间隙，常规钣金冲压或者注塑成型的设备壳体，结合面平面度公差通常在0.1-0.3mm区间，若没有弹性垫片填充，紧固螺丝锁紧后会存在局部缝隙，外界的粉尘、潮气很容易顺着缝隙进入设备内腔，尤其是在户外部署的工业电源、通讯终端、检测仪器类设备，这类缝隙带来的防护失效问题，往往会导致内部电路板积灰、凝露，最终引发电路短路、触点氧化等故障。这款矩形硅胶垫片采用闭环式框型结构，整体轮廓与设备视窗、壳体开口的安装边界完全匹配，设计时首先考虑的是安装避让需求：内圈尺寸完全避开内部显示模块、接线端子的活动与安装空间，不会出现垫片遮挡元件、干涉装配的问题；外圈尺寸则严格贴合壳体安装槽的限位边界，装配时可以直接嵌入槽位定位，不需要额外打胶或者粘贴固定，大幅提升产线装配的效率，也避免了粘接式垫片后期维护拆卸时残胶难以清理的问题。

　　从材料特性的角度，选择硅胶作为基材是兼顾多方面使用需求的结果：硅胶材质本身的邵氏硬度通常在40-55度区间，既具备足够的弹性补偿量，在螺丝锁紧压力下可以产生15%-25%的弹性形变，充分填充结合面的微观凹凸间隙，实现IP54及以上等级的防尘防水密封效果；同时硅胶具备良好的耐温性能，在-40℃到120℃的工作温度区间内不会出现硬化、脆裂、软化变形的问题，完全覆盖常规工业电子设备的工作温度范围，不管是北方冬季户外的低温环境，还是设备内部电源模块发热带来的持续温升，都能保持稳定的密封性能。除此之外，硅胶材质本身具备优秀的绝缘性能，体积电阻率可以达到10^12Ω·cm以上，在金属壳体与内部电路板之间可以起到额外的绝缘隔离作用，避免因壳体加工毛刺、装配错位导致的电路板与外壳短路风险，同时硅胶的阻尼特性还可以吸收设备运行过程中产生的微幅振动，比如设备内置散热风扇转动带来的振动、外部运输过程中的冲击振动，都可以通过垫片的弹性形变吸收一部分能量，减少振动传递到内部精密元件上的加速度，降低元件引脚虚焊、晶振振动失效这类故障的发生概率。

　　在设计这类垫片的尺寸参数时，需要重点匹配安装孔位的位置与锁紧力的分布：框型的截面宽度通常设置在3-8mm区间，根据壳体的螺丝间距调整，螺丝间距小于80mm时截面宽度取3-4mm即可，螺丝间距大于120mm时需要适当加宽截面到6-8mm，避免两个螺丝之间的垫片区域因锁紧力不足出现密封缝隙；垫片的厚度则根据结合面的平面度公差选择，常规注塑壳体取1.5mm厚度，钣金焊接壳体取2-3mm厚度，保证锁紧后垫片的压缩量控制在厚度的20%-30%区间，压缩量过小会导致密封不足，压缩量过大则会导致硅胶材料长期处于过压状态，出现永久形变失去弹性，缩短使用寿命。

　　实际装配过程中，这类垫片不需要额外的表面处理，装配前只需要清理壳体结合面的油污、碎屑，将垫片嵌入安装槽后对齐上下壳体，按照对角线顺序逐步锁紧螺丝即可，不需要在垫片表面涂抹密封胶，后期设备维护拆卸时，垫片只要没有出现机械损伤、老化开裂的情况，就可以重复使用，相比一次性的密封胶条或者点胶密封，维护成本更低，装配效率更高。在不同的应用场景下，这类垫片还可以根据实际需求调整材料配方，比如需要具备电磁屏蔽性能的场景，可以在硅胶基材中添加镀镍导电颗粒，实现密封与电磁屏蔽的双重作用；需要具备耐油、耐化学腐蚀的场景，可以更换为氟硅橡胶材质，适配化工、油污环境下的设备使用需求；需要更高阻燃等级的场景，则可以选用符合UL94-V0阻燃等级的硅胶材料，满足电源类设备的防火安全要求。从结构建模的角度，这类垫片的三维模型需要重点体现截面的一致性、拐角处的平滑过渡，避免出现直角拐角处的应力集中问题，通常拐角处采用R2-R5的圆角过渡，既可以减少硅胶模压成型时的拐角缺料问题，也可以避免长期压缩状态下拐角处出现开裂。整体来看，这类看似结构简单的框型硅胶垫片，实际上是电子设备结构防护体系中非常基础但至关重要的组成部分，其尺寸设计、材料选择、结构细节都直接关系到设备整体的环境适应性与长期运行可靠性，在结构设计阶段充分考虑垫片的安装边界、压缩量、材料特性，才能避免后期出现防护失效的问题，减少设备售后维护的成本。
