适配音频磁带数字记录的盒式防护壳体

　　在工业现场的老旧音频磁带数字化改造项目中，这类盒式壳体是承载微控制器采集模块的核心防护结构，很多厂区早年留存的设备运行音频磁带、工艺参数记录磁带，需要通过搭载微控制器的采集装置完成数字转存，避免磁带老化带来的工艺数据丢失，这就要求配套的壳体既要满足电路板的安装固定需求，也要适配原有磁带仓的安装空间，不能出现干涉卡滞的问题。从实际使用场景来看，这类壳体常被嵌入到老式磁带播放设备的改造工位中，替代原有磁带盒的位置，内部固定的微控制器板卡通过磁头触点读取磁带上的模拟音频信号，实时转换为数字格式存储到外接存储模块中，整个工作过程中壳体需要隔绝外界的粉尘、车间内的少量油污飞溅，同时为内部电路板提供稳定的支撑，避免设备运行过程中的振动导致板卡接插件松动。

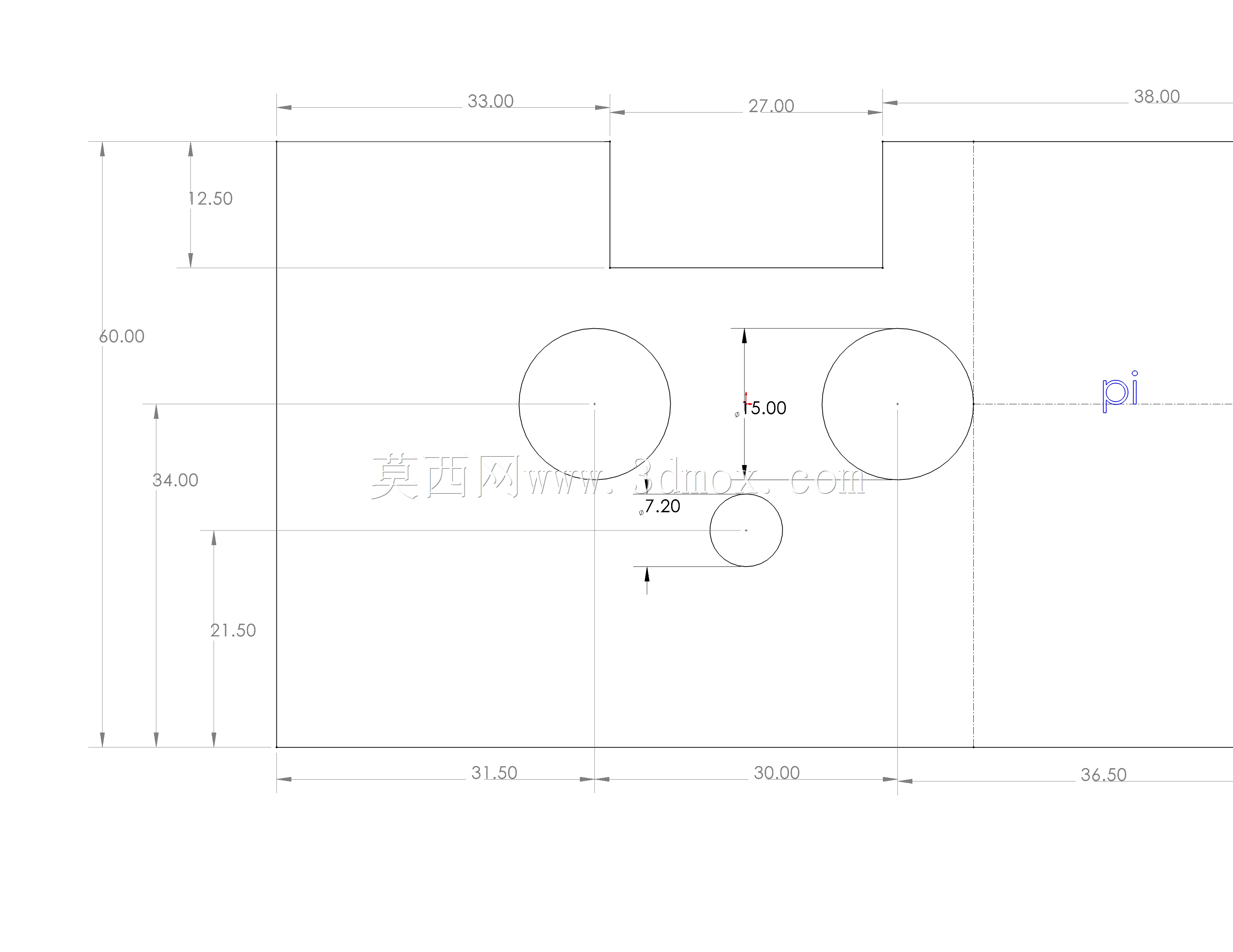

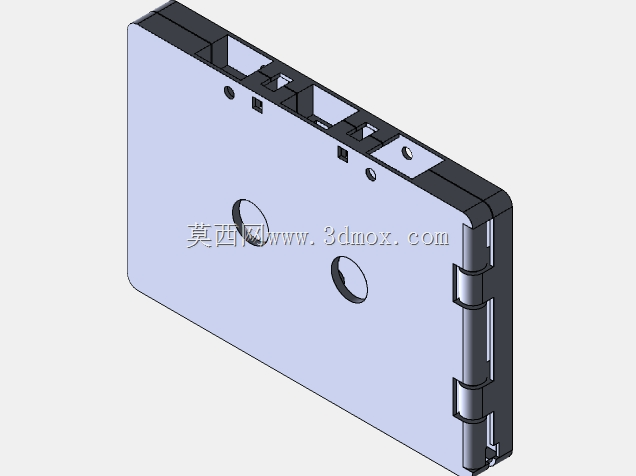

　　设计这类壳体的时候，首先要匹配标准盒式磁带的外形轮廓尺寸，保证可以顺利推入常规的磁带播放机仓体，不会因为尺寸偏差导致仓门无法闭合，壳体的壁厚控制在1.2mm到1.5mm之间，既可以保证足够的结构强度，避免推入推出过程中发生形变，也不会占用过多内部空间，给电路板、接线端子、存储模块留出足够的安装余量。壳体的内部设置了多组定位柱，定位柱的位置完全对应微控制器核心板的安装孔位，柱高预留了0.8mm的螺丝锁付空间，不需要额外加装铜柱就可以完成板卡的固定，减少装配环节的零件数量，壳体的侧边预留了数据接口的开口槽，开口的位置和尺寸匹配常用的Micro USB以及Type-C接口的公差范围，保证外接数据线的时候可以顺利插拔，不会出现接口对位偏移的问题。

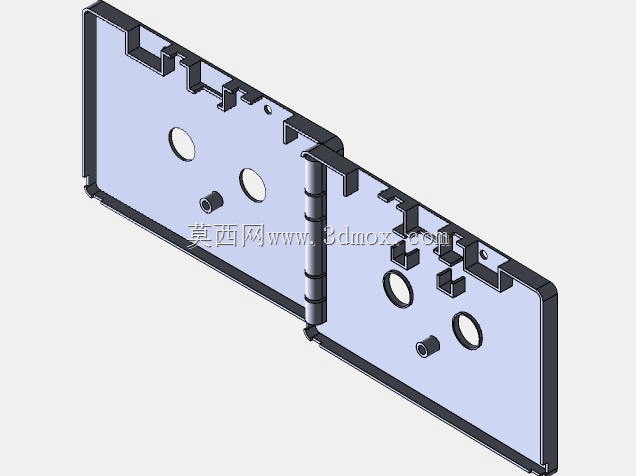

　　考虑到磁带读取过程中磁头需要和壳体上预留的读取窗口精准对位，设计时特意将读取窗口的位置公差控制在±0.1mm以内，窗口边缘做了0.3mm的倒角处理，避免推入仓体的时候刮伤磁头表面，窗口的尺寸刚好覆盖磁头的读取区域，既不会因为开口过大导致外界杂物进入接触磁头，也不会因为开口过小影响信号读取的稳定性。壳体的上下盖采用卡扣式连接结构，卡扣的咬合深度设计为1mm，配合少量的定位筋条，不需要打胶或者锁螺丝就可以实现上下盖的紧密贴合，后期维护的时候只需要用平口螺丝刀轻轻撬动卡扣位置就可以打开壳体，更换内部的存储模块或者检修电路板，卡扣的位置均匀分布在壳体的四个侧边，每个侧边设置两组卡扣，保证合盖之后的缝隙均匀，不会出现某一侧翘起的问题。在安装边界的考量上，壳体的外部轮廓完全遵循标准盒式磁带的尺寸规范，长度、宽度、厚度的尺寸偏差都控制在普通磁带的公差范围内，表面没有突出的结构，所有的边角都做了R0.5的圆角处理，和原有磁带盒的触感保持一致，操作人员在使用的时候不需要改变原有的操作习惯，直接像放置普通磁带一样将壳体推入仓体即可。壳体内部还预留了走线槽的位置，板卡上的飞线可以顺着走线槽排布，不会因为合盖的时候挤压导线导致绝缘层破损，走线槽的宽度为2mm，足够容纳3到4根细导线的排布，槽边做了圆滑处理，不会割伤导线外皮。

　　针对车间内可能存在的电磁干扰问题，壳体的内壁可以根据实际需求粘贴铜箔屏蔽层，设计时特意在内壁预留了0.2mm的间隙，粘贴铜箔之后不会出现上下盖合不上的问题，屏蔽层接在板卡的接地端之后，可以有效隔绝车间内电机、变频器运行产生的电磁干扰，保证音频信号采集的清晰度，避免转换后的数字音频出现杂音、断帧的问题。从长期使用的角度来看，壳体选用的材质具备一定的耐磨特性，反复推入推出仓体数百次也不会出现明显的磨痕，表面不会产生掉屑的问题，避免碎屑掉落到磁带播放机内部影响磁头的使用寿命，壳体的耐温范围覆盖-10℃到60℃，可以适应普通工业车间的环境温度变化，不会因为温度过高出现形变，也不会因为温度过低变脆开裂。在实际的改造项目中，这类壳体不需要额外定制开模，通过三维建模完成结构设计之后就可以采用3D打印或者小批量注塑的方式生产，安装的时候只需要将烧录好程序的微控制器板卡固定在内部定位柱上，接好磁头触点的引线，合盖之后就可以直接投入使用，大幅降低老旧磁带数字化改造的硬件成本，也减少了改造过程中对原有播放设备的改动，不需要对播放机的仓体结构做任何调整，适配市面上绝大多数的常规盒式磁带播放设备。
