Arduino电气板安装固定结构设计

　　在开源硬件项目搭建、小型自动化设备电控改造、学生科创竞赛作品制作这类场景里，Arduino控制板的安装固定一直是容易被忽略但直接影响设备运行稳定性的环节。很多开发者在搭建电路时习惯直接将控制板堆叠在面包板上，或者用热熔胶随意固定，设备搬运或者长期运行震动时，很容易出现接线松脱、板件移位导致的引脚接触不良，甚至板件与金属结构接触造成短路的问题，这套Arduino电气板安装结构就是针对这类实际使用痛点做的适配设计。

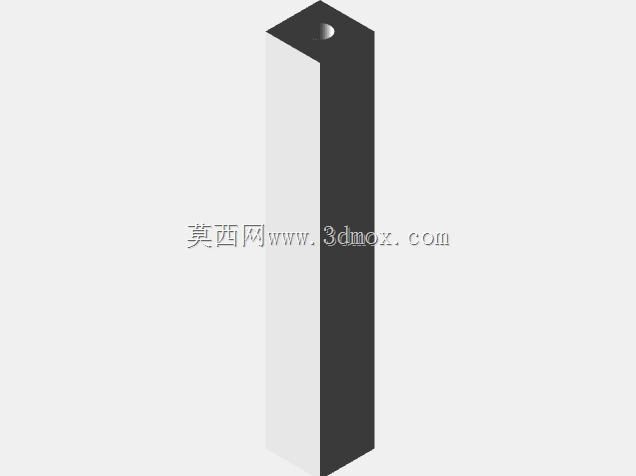

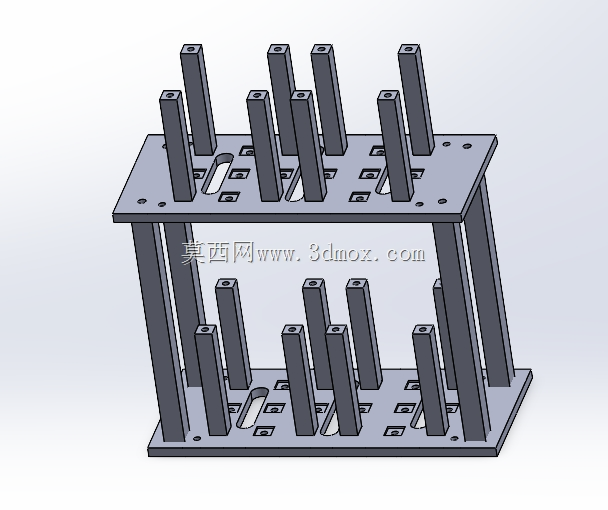

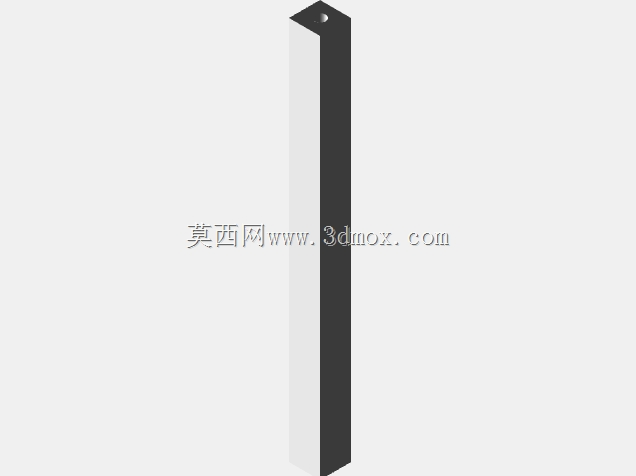

　　从功能特性来看，这套结构并非单一的板件承托件，而是做了分层适配的安装位设计，预留了2组电气Bfeet安装位、8个postcenter固定点位、4个Postside侧装位，同时配套设计了1个WalkingMan电气板安装位，能够同时满足单块Arduino板独立安装、多块板件层叠组合安装的需求。很多做足式机器人、小型移动平台的开发者会用到多块Arduino板分别处理运动控制、传感器数据采集、外设驱动的任务，常规的安装方式要么需要额外堆叠铜柱增加整体高度，要么侧方接线空间不足导致杜邦线弯折角度过大出现线芯断裂，这套结构的侧装位预留了足够的接线操作空间，板件安装后侧边的数字、模拟引脚距离安装基面有足够的避让距离，常规的2.54mm间距杜邦线插接后不会出现过度弯折的情况。

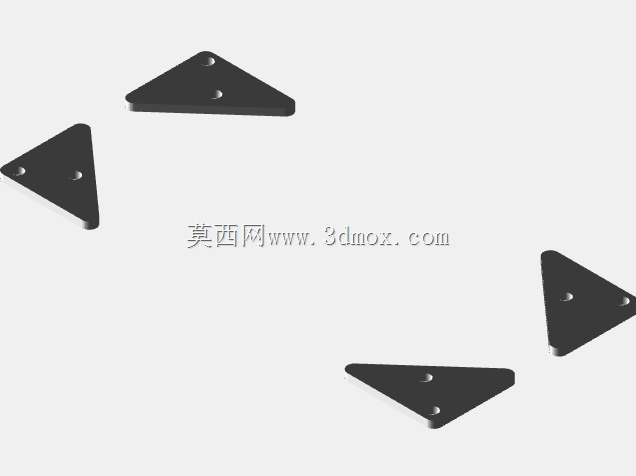

　　设计过程中首先考虑的是3D打印的加工适配性，整个结构没有大角度的悬空面，打印时不需要额外添加支撑材料，普通FDM打印机用PLA耗材就能直接加工，层厚设置0.2mm时打印完成后不需要做额外的打磨处理，安装孔位的公差控制在0.2mm以内，铜柱压入后不会出现松旷或者过紧无法装配的问题。配套的三角形电信板base是整个结构的受力基座，当需要安装2块及以上Arduino板件时，三角形基座的三个固定点可以分散上层板件的重量，即使设备在移动过程中出现颠簸震动，整个安装结构也不会出现共振偏移，相比常规的矩形平板基座，三角形结构在轻量化的同时抗扭刚度更高，相同耗材用量下的形变更小。

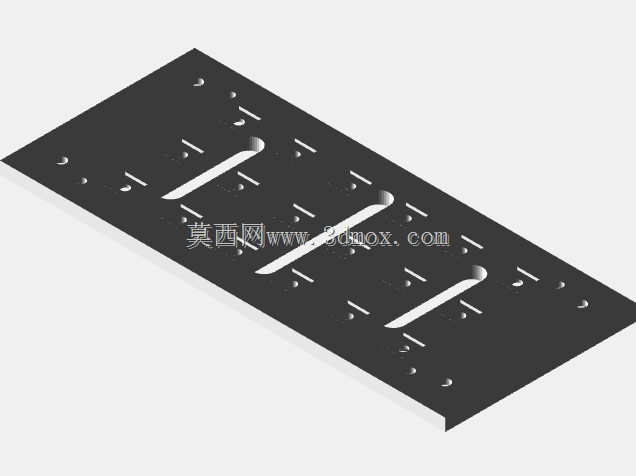

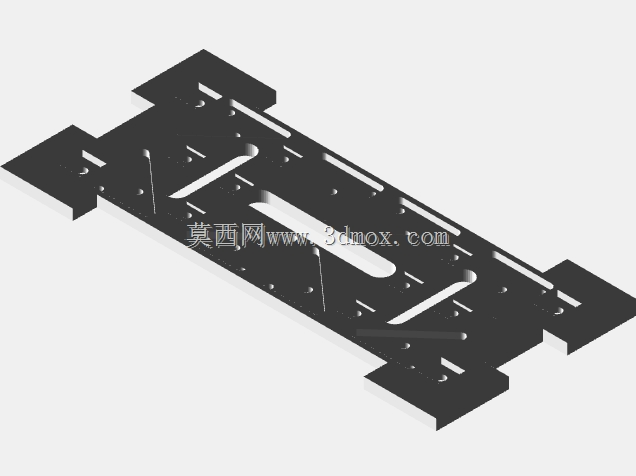

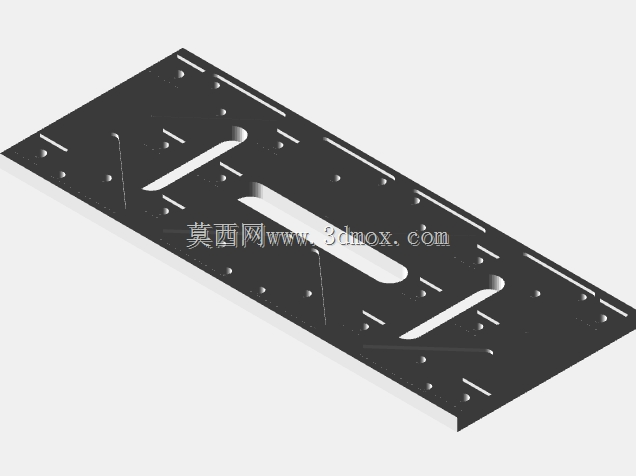

　　安装边界方面，整个结构的基面预留了通用的M3螺丝安装孔位，可以直接固定在铝型材框架、亚克力设备外壳、3D打印的设备机架上，不需要额外做打孔改装。板件安装位的高度做了分层设计，上层板和下层板之间预留了15mm的间隙，足够容纳板件背面突出的排针引脚，不会出现上下板件引脚接触短路的问题。侧装位的设计是为了适配外接驱动模块的安装需求，比如常用的L298N电机驱动板、MPU6050陀螺仪模块都可以通过侧装位固定在主结构侧边，缩短接线距离，减少信号传输过程中的干扰。

　　实际使用场景中，这套结构可以适配桌面级小型机械臂的电控系统安装，将控制板、驱动模块集中固定在机械臂底座内部，避免运动过程中线缆拉扯导致的接线故障；也可以用于科创教育场景的教学套件，学生组装时不需要额外准备铜柱、螺丝等零散紧固件，直接通过结构本身的卡扣和预留孔位就能完成板件固定，降低组装难度；在小型巡检机器人、桌面级3D打印机的控制板改装场景中，这套结构的分层设计可以将主控板和驱动板分开固定，减少驱动板工作时的热量传导到主控板，避免主控板因为高温出现运行不稳定的情况。

　　结构细节上，所有的板件接触边缘都做了R1的圆角处理，不会出现锋利边缘割伤导线绝缘层的问题，安装孔位周边做了加厚处理，多次拆装螺丝也不会出现柱体断裂的情况。针对不同版本的Arduino板件，安装位的定位孔做了通用化设计，不管是标准的Uno板型还是Nano扩展板，都可以通过调整固定铜柱的位置完成适配，不需要重新打印整个结构。当单块板使用时，不需要安装三角形基座，直接通过主结构的底部安装孔就能固定在设备表面，减少不必要的结构重量，对于对自重有要求的微型无人机、小型航模项目来说，这种可拆分的设计可以根据实际需求裁剪结构部件，灵活控制整体重量。
