门访问控制电子纸二维码识读装置

　　在楼宇出入口、园区闸机、办公区域权限管控这类场景里，传统门禁的信息展示模块要么是固定印刷标识，要么是高功耗的液晶显示屏，长期运行下来不仅能耗偏高，断电后信息留存能力差，遇到临时权限调整、访客指引更新时，更换内容的流程也十分繁琐。这款基于电子纸打造的门访问控制QR码读取装置，正是瞄准这类实际使用痛点做的结构设计，从安装适配到功能落地都贴合现场使用的实际需求。

　　从功能特性来看，装置核心分为两个功能区块，一块是低功耗电子纸显示区域，另一块是嵌入式QR码识读模块。电子纸部分采用类纸质的显示原理，只有在内容刷新时才会消耗电能，静态显示状态下几乎无功耗，哪怕遇到临时供电中断，已经刷写的权限指引、访客二维码提示、临时通行通知内容也能长期留存，不会出现断电后信息全黑、无法给通行人员提供指引的问题。识读模块做了下沉式的光学倾角设计，识读窗口和安装平面呈12度仰角，刚好匹配普通人站立在门禁前15-30厘米位置时，手机屏幕对准窗口的自然持握角度，不需要通行人员刻意调整手机俯仰角度，就能快速完成QR码的识别响应，识读响应窗口的周边做了窄边遮光凸台，避免户外强光直射识读镜头造成的过曝识别失败问题，哪怕是正午阳光直射的园区户外闸机位置，也能保持稳定的识读成功率。

　　设计过程中最先敲定的是安装边界的尺寸约束，考虑到现有常规门禁的预埋底盒通用尺寸是86型标准接线盒，装置整体的外轮廓长宽控制在86毫米×86毫米，和普通墙面开关面板的尺寸完全一致，安装时不需要在墙面额外扩孔，直接适配现有门禁点位的预埋底盒安装孔位，替换原有老旧门禁面板时不需要重新做墙面施工，能大幅降低老旧门禁系统改造的施工成本。装置的整体厚度控制在18毫米以内，其中嵌入墙内的部分厚度为12毫米，外露墙面的部分厚度仅6毫米，不会因为突出墙面过多造成通行时的剐蹭，也避免突出部分被过往行李、搬运物品磕碰造成的结构损坏。面板的边缘做了R3的圆角过渡，没有尖锐的直角结构，安装在人员频繁通行的出入口位置时，不会剐蹭到过往人员的衣物或者皮肤。

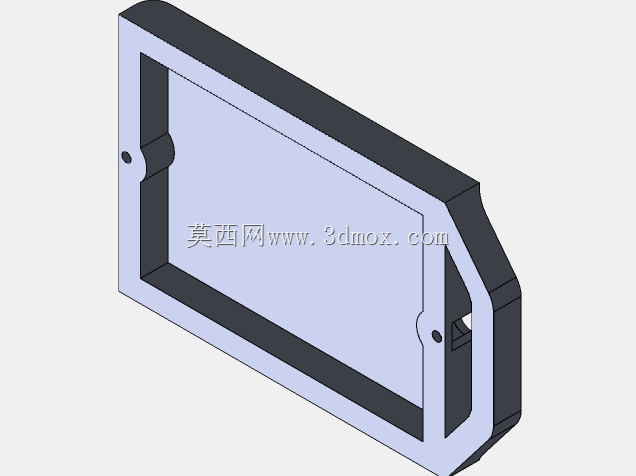

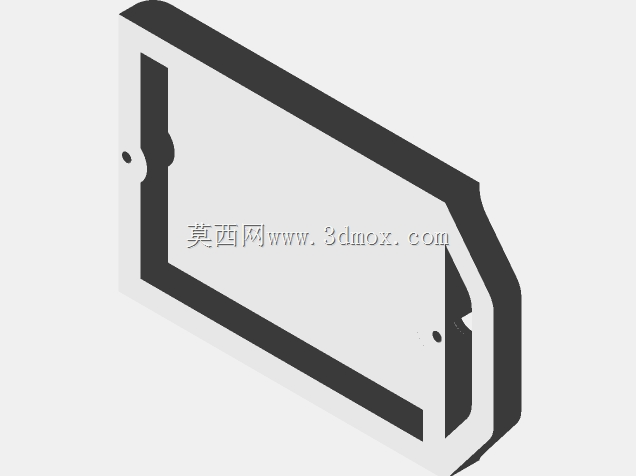

　　结构设计上，装置的外壳采用阻燃ABS材质做前后壳卡扣式装配，前后壳的配合面做了一圈嵌入式的防水胶圈，安装完成后整体防护等级可以达到IP54，能够应对楼道清洁时的溅水、户外场景下的零星小雨侵入，不会因为潮气进入内部造成电路短路。电子纸显示区域的表面覆盖了一层1.5毫米厚的钢化透明面板，面板和外壳的配合处做了点胶密封，既可以防止日常使用中的硬物刮花电子纸屏幕，也能避免人为恶意撬动时直接损坏内部显示组件。识读模块的位置单独做了独立的安装腔室，和主板、显示驱动板之间用隔离筋分开，哪怕识读窗口位置因为长期使用积灰，拆开前面板清洁时也不会碰到内部的电路连接部分，日常维护的操作门槛很低。

　　考虑到不同安装场景的固定需求，装置背面除了适配86底盒的两个标准安装孔位之外，还预留了四个壁挂安装孔，遇到没有预埋底盒的玻璃门、金属闸机立面安装场景时，可以直接用自攻螺丝或者背胶辅助固定，不需要额外做转接支架。装置的接线接口全部布置在背面的下侧位置，接线完成后线缆可以顺着底盒的下方走线槽引出，不会和安装面之间产生挤压，避免长期使用后线缆绝缘层被磨破造成的供电故障。在内部结构的布局上，显示驱动板、识读模块板、主控板采用层叠式的安装方式，三块板之间用铜柱做支撑固定，既节省了内部的安装空间，也能让各块电路板之间留出足够的散热间隙，哪怕是夏季户外高温环境下长期运行，内部的电子元件温升也能控制在合理范围内，不会因为积热造成运行卡顿或者识读灵敏度下降。

　　实际落地使用时，这款装置既可以作为独立的门禁识读终端使用，也可以搭配原有门禁系统做扩展显示模块，电子纸屏幕可以根据管理需求实时刷新临时访客的通行二维码提示、区域管控的注意事项、特殊时段的通行指引内容，不需要像传统标识牌那样重新印刷更换。和常规的液晶显示门禁终端相比，它的整体运行功耗仅为同尺寸液晶屏幕设备的十分之一，采用标准POE供电时单条网线就可以同时完成数据传输和供电，不需要额外布置供电线路，在老旧小区改造、园区门禁升级这类项目里，能大幅减少布线施工的工作量。识读模块的识读距离做了针对性的调校，最佳识读区间控制在10厘米到40厘米，既不会因为距离过远误识别到旁边人员手机上的二维码，也不会因为距离过近需要用户把手机完全贴到面板上才能识别，日常通行的识别效率可以满足单通道每分钟30人以上的通行需求，不会在早高峰、上下班时段造成出入口的通行拥堵。
