电源变压器用按钮安装固定支架结构

　　在电子电工类电源设备的装配体系里，这类支架属于变压器组件中操作单元的核心承载结构，主要作用是为设备面板上的操作按钮提供稳定的安装基准，避免按钮在长期按压操作过程中出现偏移、松脱，甚至内部接线受力断裂的问题。从实际应用场景来看，这类支架多适配小功率工频电源变压器的外置操作端，常见于工业控制回路的供电模块、小型机电设备的内置电源单元、民用电气设备的变压组件当中，需要在设备壳体内部与面板、变压器本体形成稳定的三角支撑关系，既要承受按钮操作时的按压力度，也要适配变压器工作时的轻微震动工况，避免长期使用后结构疲劳失效。

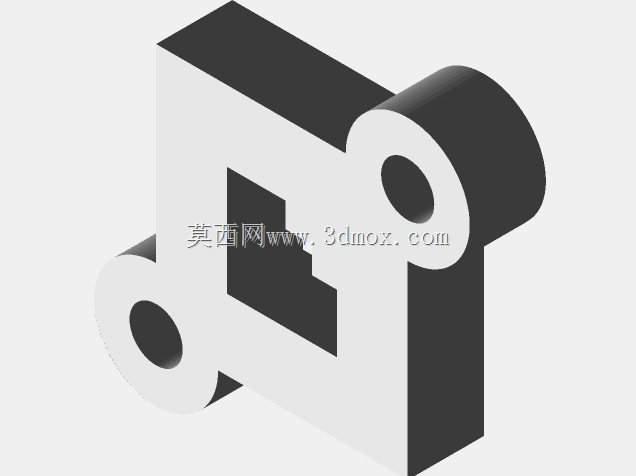

　　从结构设计思路来看，该支架采用一体化折弯成型的主体结构，主体承载面为平整的矩形板块，板块上预留的按钮安装位做了适配性的缺口设计，缺口轮廓与对应按钮的安装卡扣尺寸完全匹配，安装时按钮可直接卡入缺口，不需要额外增加固定压片，减少装配工序的同时也能控制整体装配公差。支架两端延伸出带同轴安装孔的圆柱凸台结构，两个凸台的安装孔轴线保持严格共线，孔位的公差控制在IT8级精度范围内，既可以通过穿装螺丝将支架固定在变压器的端架上，也可以适配铰接式的按钮防护盖安装需求，部分需要加装按钮防误触护罩的场景下，这两个同轴孔可直接作为护罩的旋转轴安装位，不需要额外焊接或加装铰接座，大幅提升了结构的复用性。

　　在安装边界与尺寸适配方面，支架主体板块的厚度根据适配的变压器功率做了对应匹配，常规适配50-200VA电源变压器的支架，主体板材厚度控制在1.5-2mm之间，两端凸台的高度根据变压器端架与设备面板之间的间距做适配，保证支架安装完成后，按钮的操作面刚好与设备面板齐平，不会出现凸起过高容易误碰，或是凹陷过深操作不便的问题。两个安装孔的中心距严格匹配对应型号变压器端架上的预留安装孔位，孔内可穿装M3-M4规格的固定螺丝，安装后支架与变压器本体之间预留2-3mm的间隙，避免变压器工作时的温升直接传导到按钮部位，导致按钮的塑料构件长期受热老化加速。

　　从功能特性上看，该支架的结构设计充分考虑了电气装配的工艺需求，主体板块的边缘全部做了R0.5的圆角处理，避免装配过程中锋利的板材边缘划伤操作人员的手部，或是割破按钮的连接导线绝缘层造成短路隐患。支架的表面处理根据使用场景不同可做镀锌或喷塑处理，镀锌层厚度控制在8-12μm，满足常规室内使用场景的防锈需求，在潮湿工况下使用的版本则采用环氧喷塑处理，涂层厚度60-80μm，可抵御轻度的潮气与盐雾侵蚀。结构受力方面，通过有限元受力校核，在按钮中心位置施加50N的垂直按压力时，支架主体的最大变形量不超过0.1mm，完全满足按钮操作的刚度需求，长期反复按压不会出现永久变形，保证按钮的操作手感始终保持一致。

　　在实际装配流程中，该支架不需要复杂的工装辅助，操作人员可先将按钮卡入支架的中心缺口，接好按钮的控制导线后，再通过两端的安装孔将支架整体固定到变压器的端架上，最后将变压器整体推入设备壳体，让按钮对准面板上的预留操作孔即可完成装配，相比传统的按钮直接固定在面板上的结构，这种支架承载的方式可将按钮的受力全部传导到变压器的刚性结构上，不会因为面板的薄钢板变形导致按钮卡滞，尤其在采用薄钣金壳体的小型电气设备中，这种结构的可靠性优势尤为明显。同时，支架的一体化结构没有多余的拼接焊缝，不存在焊接变形导致的装配公差累积问题，批量生产时的尺寸一致性好，可适配自动化装配线的快速上料与锁付需求，大幅提升整机组装的效率。
