DIY高压发电装置机架结构设计

　　在电气实训与小型DIY电源制作场景中，这类高压发生装置的机架结构，是保障内部升压模块、整流元件、放电端子稳定排布的核心载体，很多电子爱好者在搭建小型高压实验装置时，往往忽略壳体结构的绝缘间隙与安装限位，最终出现模块移位、绝缘距离不足导致的爬电问题，这套结构设计正是针对这类痛点完成的落地化方案。从实际使用场景来看，这类结构主要服务于个人电气技能实操练习、小型静电实验演示、高压原理教学验证等场景，不需要适配工业级连续运行的严苛工况，但对结构的绝缘隔离、部件安装定位、操作安全性有明确要求。

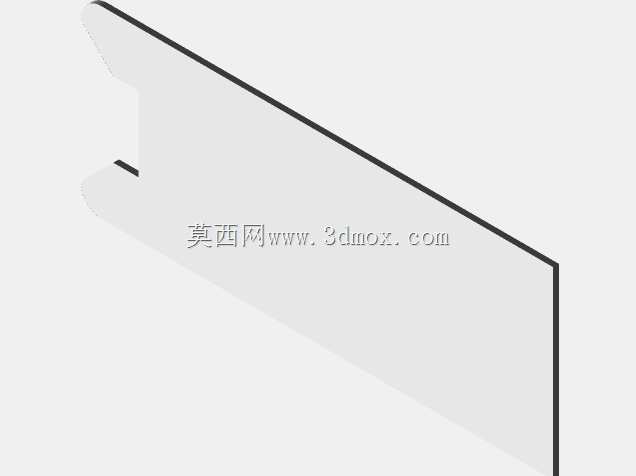

　　设计思路上没有采用复杂的曲面造型，整体以弯折式板件拼接为核心结构，两侧立板与上下底板通过卡扣式限位结构完成组合，不需要额外的金属紧固件，既避免了金属件带来的电场畸变问题，也降低了DIY加工的难度，普通爱好者通过激光切割亚克力或者3D打印FDM工艺就能完成零件制作，不需要复杂的机加工工序。结构的安装边界预留了足够的内部空间，腔体内部净空尺寸可以容纳常见的ZVS升压模块、高压包、整流硅堆以及储能电容，侧壁预留的开槽位置对应高压输出端子的安装位，与内部高压模块的输出端位置精准对齐，不需要额外延长高压引线，减少了高压引线裸露带来的安全隐患。

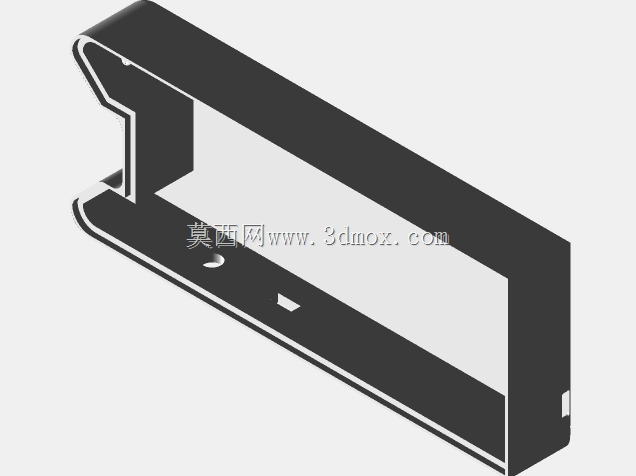

　　前端的弯折延伸结构做了圆弧过渡处理，没有尖锐的棱角，既避免了操作时划伤手部，也能优化结构边缘的电场分布，减少尖端放电的概率。结构底部预留了两个小型定位凹槽，对应内部电路板的固定柱安装位置，装配时可以直接将电路板卡在凹槽内，不需要打胶或者额外螺丝固定，方便后期拆解调整电路参数。两侧的立板高度做了针对性设计，比内部最高的元件高出12mm的安全距离，即使装置发生意外倾倒，也不会直接挤压到内部的高压元件，同时立板的厚度设置为3mm，兼顾了结构强度与绝缘性能，采用常见的绝缘板材加工时，不会出现结构变形导致的元件移位问题。

　　从功能特性来看，这套结构没有多余的装饰性设计，所有的结构特征都服务于实际装配需求：顶部的开槽对应开关与充电接口的安装位，侧面的缝隙可以满足内部电路的散热需求，不需要额外加装散热风扇就能满足短时间实验运行的散热要求，整体结构的装配公差控制在0.2mm以内，打印或者切割完成后可以直接拼接组装，不需要二次打磨修配。很多同类DIY结构往往只考虑能容纳元件，忽略了高压场景下的绝缘距离要求，这套结构在高压输出端与壳体边缘之间预留了15mm的沿面距离，满足低压小功率高压装置的绝缘安全要求，操作时即使手部接触到壳体外侧，也不会有触电风险。在实际教学场景中，这类结构可以作为电气实训的配套结构件，学员可以在完成电路搭建后，直接将元件装入这套结构中，快速完成一个可实际演示的高压发生装置，不需要花费大量时间设计壳体结构，能把更多精力放在电路原理的验证与调试上。结构的整体外形为长条形弯折构型，占用桌面空间小，放置时的重心偏低，即使触碰引线也不容易倾倒，适合在实验台面上长期摆放使用。
