竞赛用双轮差速自控移动机器人结构设计

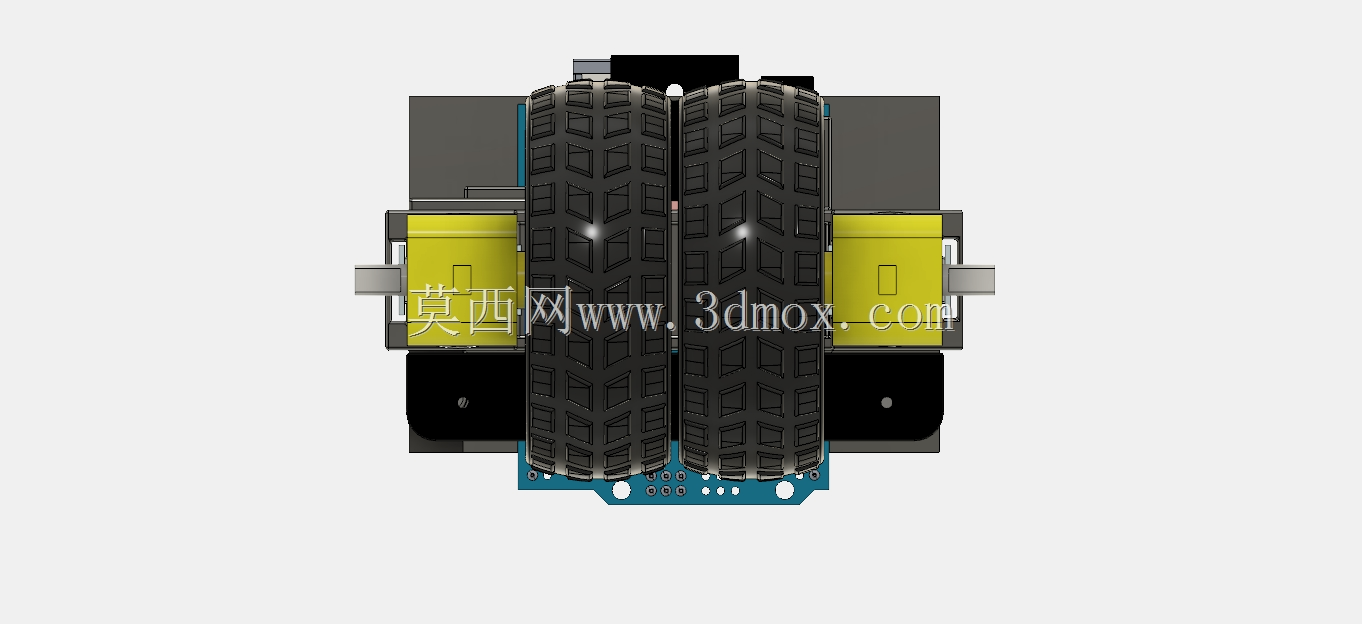

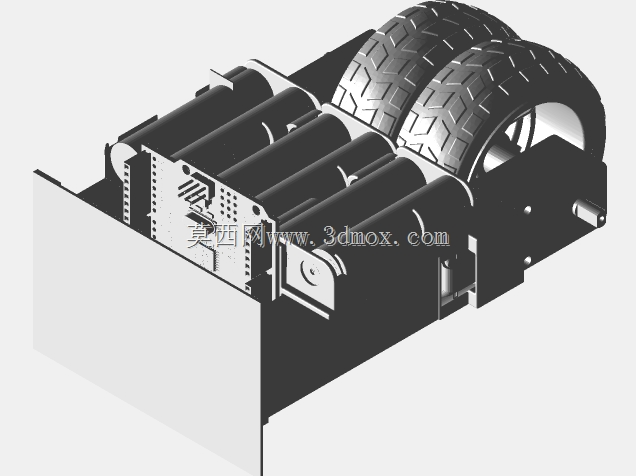

　　这款轮式移动装置的整体结构围绕赛事场景的实际需求搭建，核心采用双轮同轴差速驱动布局，左右驱动轮直接贴合安装在动力输出轴上，省去了额外的传动链路，既减少了传动间隙带来的控制误差，也压缩了底盘整体的纵向占用空间。从结构布局来看，动力单元对称布置在驱动轮两侧的舱位内，电池仓与驱动轮的安装面保持齐平，重心落在两轮轴线的中心垂面上，避免单侧配重偏移带来的行驶跑偏问题，在急停、转向动作时能有效降低侧倾风险。

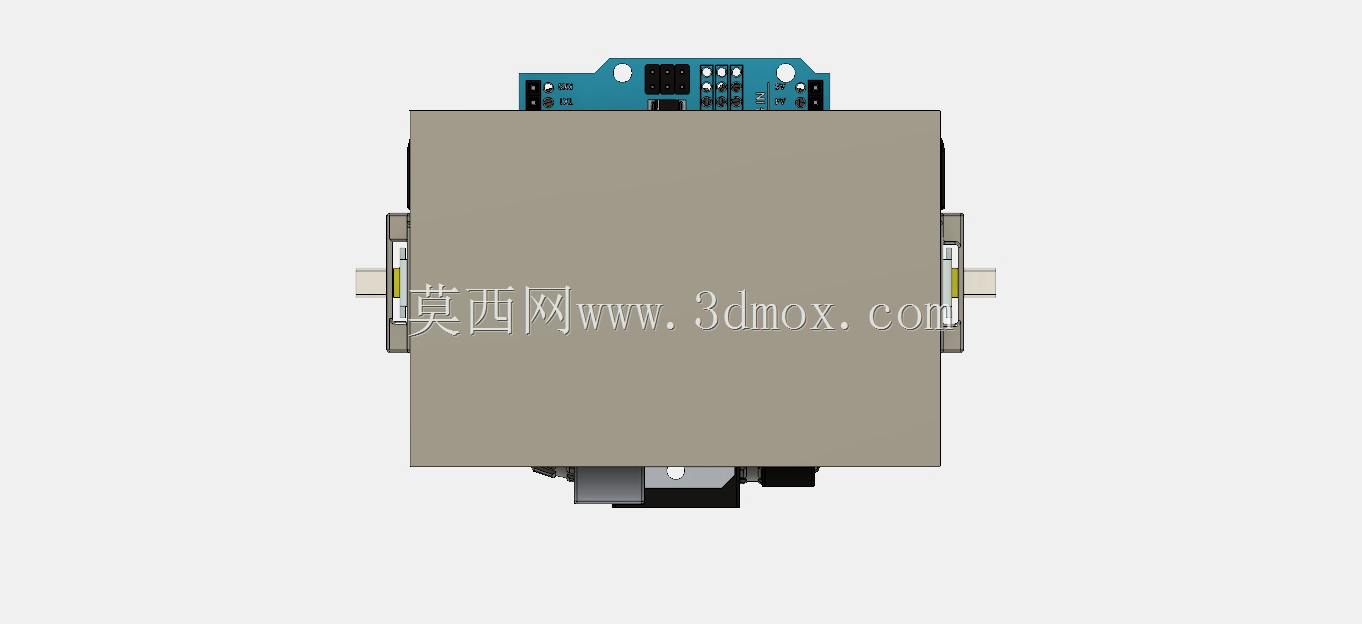

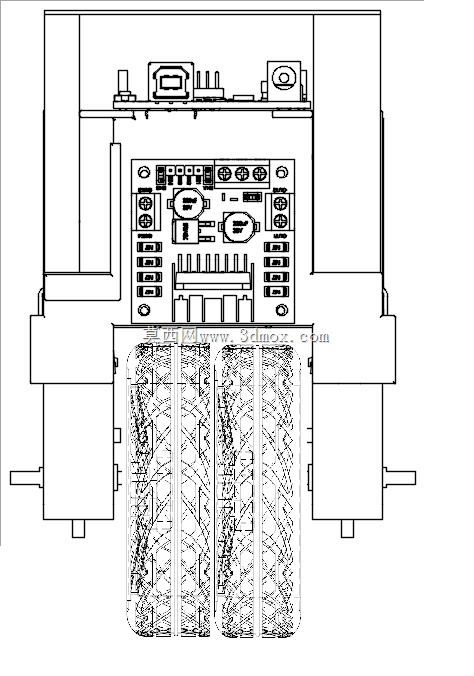

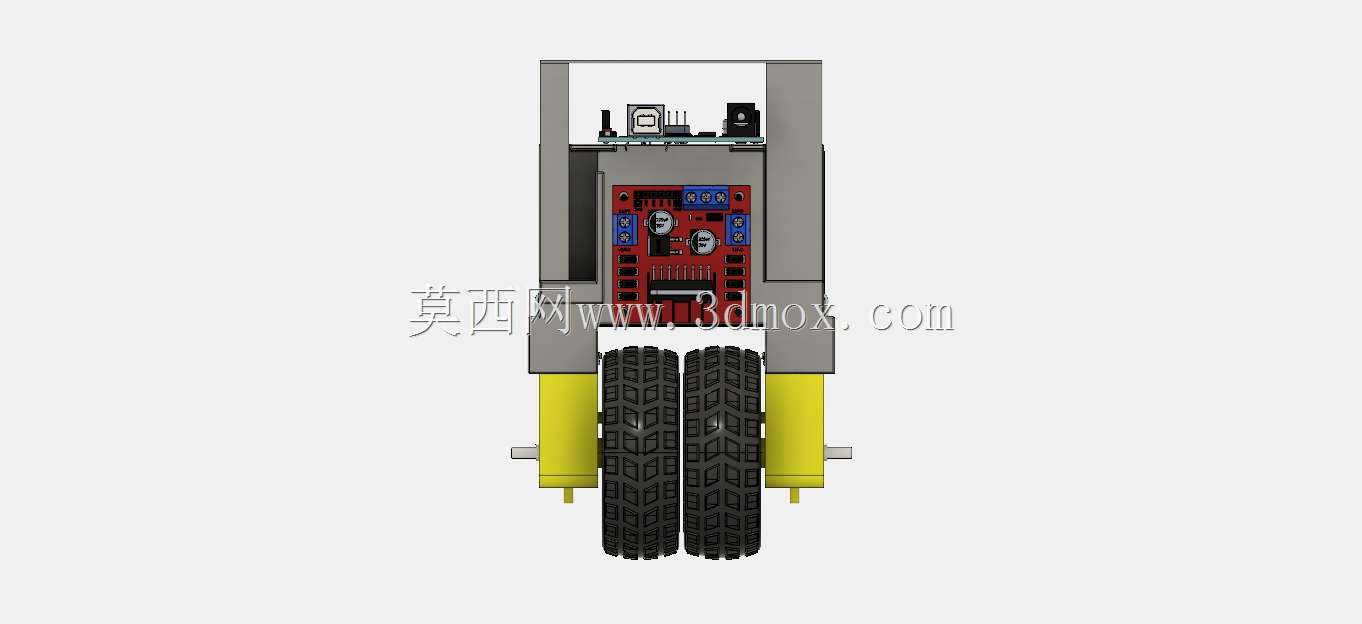

　　控制主板布置在底盘最下方的安装位，通过铜柱与上层结构保持固定间距，既给板载接口预留了接线操作空间，也能避免上层结构的金属部件与电路板发生短路接触，主板上的接线端口全部朝向底盘外侧，方便调试阶段插拔传感器、烧录程序时的操作，不需要拆解上层结构就能完成线路调整。底盘前后两端预留了标准化的安装凸台，凸台上开有等间距的安装孔位，可以根据不同赛事的任务需求，加装机械爪、巡线传感器、举升机构等功能附件，孔位的间距与通用创客类结构件的安装尺寸保持兼容，不需要额外打孔改造就能完成拓展件的固定。

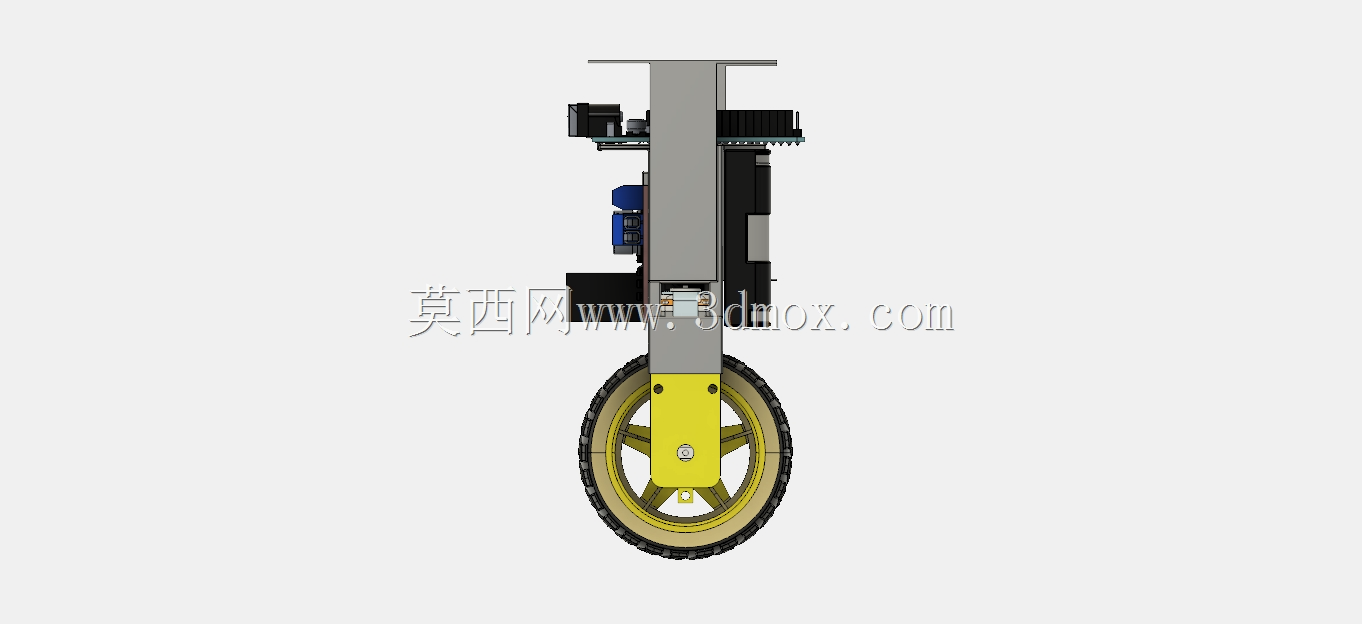

　　两侧的从动支撑块采用低摩擦的耐磨材质制作，与地面保持微小的接触间隙，正常行驶时不会产生额外摩擦阻力，当机器人经过坡面或者不平整地面出现倾斜时，支撑块会先接触地面，避免底盘直接磕碰地面造成结构损坏，同时也能防止机器人侧翻。驱动轮选用了深纹路的橡胶胎面，胎面的花纹深度经过针对性设计，在常见的赛事场地材质表面都能提供足够的抓地力，即使在急加速、大角度转向时也不会出现打滑丢步的情况，轮体与轮毂之间采用过盈配合加定位销的固定方式，长时间高速运转也不会出现轮体松脱、相对转动的问题。

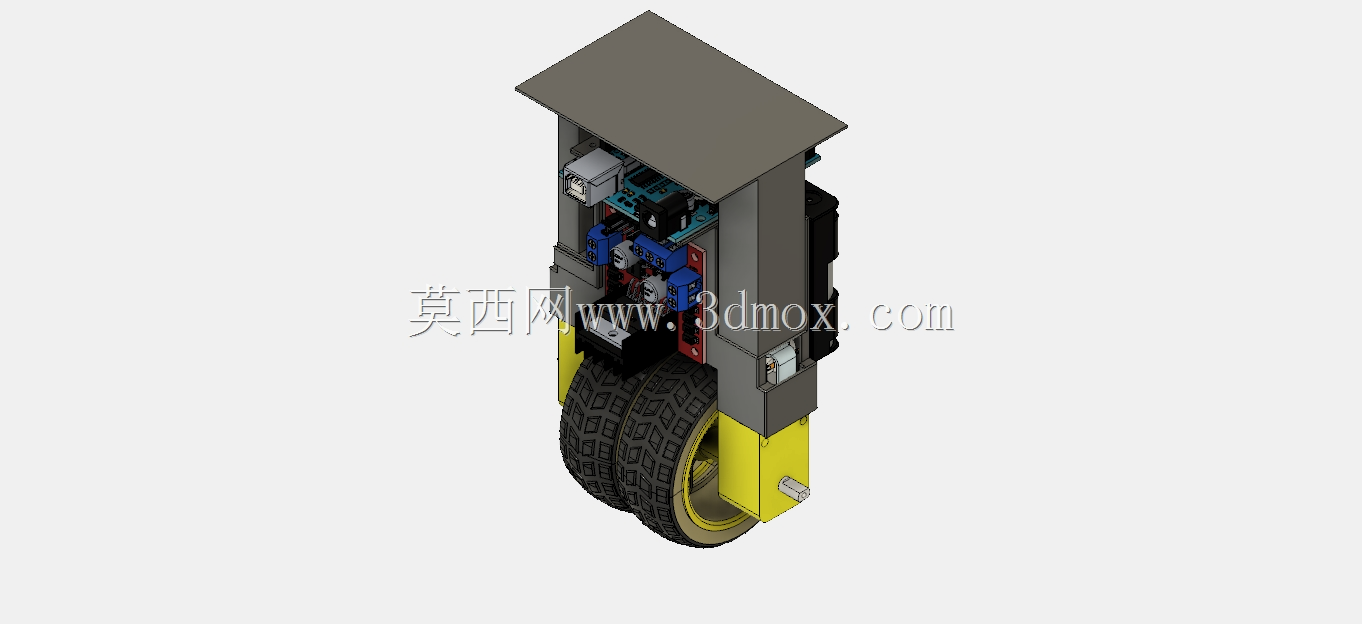

　　整体结构的装配逻辑采用分层模块化设计，从下到上依次为控制层、动力层、拓展层，每层之间都通过快拆螺丝固定，日常维护更换部件时只需要拆解对应层级的固定件，不需要完全拆解整个机器人，能大幅缩短赛前调试、故障排查的时间。所有结构件的安装边界都经过反复校核，运动部件之间预留了足够的安全间隙，轮胎转动时不会摩擦到两侧的电池仓外壳，转向过程中上层拓展件也不会与轮体发生运动干涉。在结构强度设计上，受力集中的轮轴安装位、电池固定位都做了局部加厚处理，即使发生轻微碰撞也不会出现结构断裂、变形的情况，同时整体重量控制在合理区间，不会给动力单元带来额外的负载，能保证足够的续航时长与动力输出。底盘的离地间隙经过适配调整，既能顺利通过赛事场景中常见的小高度障碍、接缝，也不会因为离地过高导致整体重心上移，影响行驶稳定性。线路走线全部沿着结构件的预留线槽布置，通过线卡固定在结构内壁，不会外露到运动部件的活动范围内，避免行驶过程中线路被轮体卷入、拉扯造成断路故障。
