带双扩展接口的开源微控制器控制板

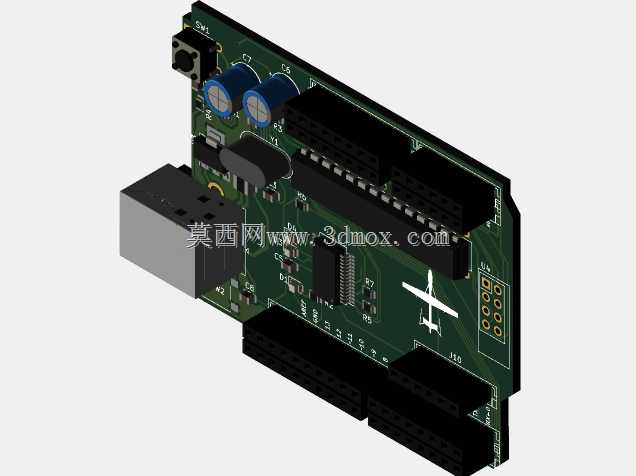

　　在嵌入式开发与小型智能设备搭建场景中，这类兼容主流开源硬件生态的控制板，是原型验证、小批量设备试制阶段的核心载体，区别于常规基础款控制板，这款控制板在保留标准开源控制板核心引脚定义的基础上，额外增设了两组Insto扩展端口，可直接对接NRF24L01无线数传模块、蓝牙透传模块等常用外设，省去了飞线转接、额外搭建扩展电路的繁琐步骤，能大幅缩短原型开发的周期。从结构设计层面看，整板采用标准板载布局，核心主控芯片布置在板身中部区域，周边围绕电源滤波电路布设电解电容，电容引脚预留足够的焊接操作空间，避免批量焊接或后期维修更换时出现相邻元件干涉的问题；板载电源输入接口设置在板身侧端，和信号扩展接口分区排布，减少电源走线对高频信号传输的干扰，板身边缘预留的标准安装孔位，匹配常规开源控制板的安装孔距，可直接适配现有开源硬件生态里的各类固定外壳、安装支架，不需要重新设计安装固定结构。

　　接口布局上，两组额外的扩展端口采用立式排针座设计，端口引脚定义直接匹配对应无线模块的引脚顺序，模块插入后不需要额外跳线即可完成硬件连接，排针座高度控制在合理范围，插入模块后整体高度不会超过板载其他最高元件的高度，方便设备组装时的外壳适配，不会出现模块顶壳的问题。板载的标准排母接口完全兼容常规开源控制板的扩展盾板，市面上现有适配该生态的传感器扩展板、电机驱动板、显示模块等都可以直接插接使用，不需要修改硬件接线逻辑，对于开发者来说，原有积累的扩展配件都可以直接复用，降低了硬件切换的成本。

　　电源部分的设计考虑了多模块同时供电的需求，板载滤波电容容量经过核算，可同时满足主控、两个无线扩展模块、外接传感器的供电纹波要求，避免多模块同时工作时出现供电不稳导致的模块复位、数据丢包问题，电源输入端口保留了常规直流电源接口的同时，也兼容USB供电模式，开发调试阶段可直接通过USB线连接电脑完成供电与程序烧录，现场部署阶段可切换到外部直流供电，适配不同场景的供电条件。从安装边界来看，整板的外形尺寸和常规开源控制板保持一致，板身外轮廓没有突出的异形结构，所有元件都布置在板身轮廓范围内，接插件的外伸尺寸控制在常规接插件标准长度内，在设备内部安装时，预留的走线空间可以满足常规线束弯折半径要求，不会出现线束被板身或元件挤压破损的隐患。在实际应用场景中，这款控制板可直接用于小型智能小车的主控单元，通过其中一个扩展端口连接蓝牙模块实现手机端遥控，另一个端口连接NRF24L01模块实现多车组网通讯，不需要额外叠加扩展板，能有效减小控制部分的整体体积；也可用于小型物联网数据采集节点，板载的标准接口可直接对接各类环境传感器，扩展的无线端口可根据需求选择蓝牙或无线数传方式上传数据，适合教学实验、创客项目、小型智能设备量产前的原型验证等场景。

　　设计过程中充分考虑了手工焊接的可操作性，所有贴片元件的封装都选用常规尺寸，没有选用极小封装的特殊元件，即使是手工焊接也能顺利完成，降低了个人开发者自制板卡的焊接难度；元件排布时预留了测试点位置，后期调试时可以直接通过测试点测量各点位电压、信号波形，提升调试效率。板身表面的丝印标注清晰，每个接口的引脚功能都有明确标识，接线时不需要反复查阅原理图，减少接线错误的概率，电源接口处额外标注了正负极方向，避免反接烧坏板卡的问题。
