带法兰底座立式柱状机械连接构件

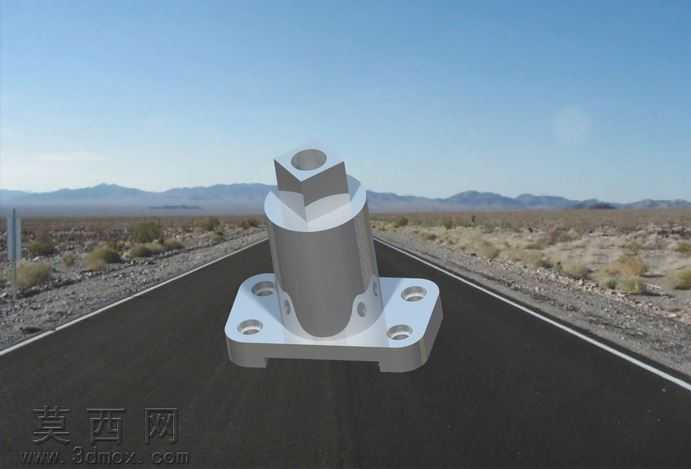

本作品为立式机械连接构件的三维建模成果，建模阶段以机械加工的实际工艺逻辑为核心依据，首先完成主体结构的参数化搭建：底部为方形法兰安装基座，基座上对称分布四个沉头安装孔，孔位间距、沉头深度均按照通用机械安装的标准公差范围设定，确保模型可直接对接实际装配场景的尺寸校验需求。主体柱身采用回转体结构建模，通过拉伸、切除特征完成柱壁上的减重孔、定位槽结构，柱身与法兰底座的衔接处做了圆角过渡处理，既还原实际零件的去毛刺工艺要求，也避免建模过程中出现应力集中的结构缺陷。柱体顶部设置异形凸台结构，凸台带有定位卡槽与中心通孔，建模时通过多基准面草图绘制、放样切除特征完成该异形结构的搭建，精准还原凸台的卡接定位功能结构。材质渲染阶段，为构件赋予哑光银灰色金属材质，模拟铝合金或钢制零件经喷砂氧化后的表面质感，调整材质的粗糙度、金属度参数，让零件表面呈现出均匀的漫反射效果，同时在法兰安装面、柱身外圆面添加细微的机加工纹理，提升模型的真实感。场景渲染选用户外公路荒漠环境作为展示背景，通过三点布光方案搭建光照系统：主光源模拟正午太阳光，提供主要照明并投射柔和阴影，辅助光源补亮零件暗部结构避免细节丢失，轮廓光勾勒零件边缘轮廓，让构件与背景形成清晰的层次区分。设计思路上，该构件定位于机械设备中的支撑连接类零件，建模全程遵循机械设计的装配合理性原则，所有结构特征均服务于实际安装、连接、定位的功能需求，没有冗余的装饰性结构，各部位的壁厚、过渡圆角均参考同类型机械零件的设计规范设定，确保模型不仅具备展示效果，还可用于后续的装配干涉校验、工程图导出等实际设计环节，完整还原了该类机械零件从结构构思到三维可视化呈现的全流程。
