Arduino四路轻触按键输入PCB模块

　　这款四路按键输入模块，是面向嵌入式开发场景设计的人机交互输入部件，主要适配3.3V供电的Arduino控制板卡，可直接集成到小型智能设备、实验教学装置、桌面级控制终端的电路系统中，为设备提供本地手动触发输入的硬件载体。在实际工程应用里，这类模块常被用于小型物联网终端的参数设置触发、教学实验平台的指令输入、桌面小型自动化装置的手动操作按键，相比零散焊接的独立按键，集成化的PCB模块能大幅减少手工接线的出错概率，缩短原型开发的布线周期。

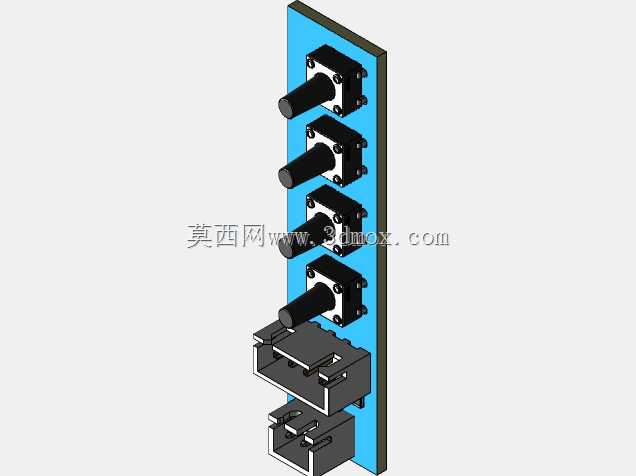

　　从功能设计层面来看，模块板载四颗665mm规格的轻触按键，每路按键对应独立的信号输出引脚，可直接连接MCU的通用IO口，触发时输出稳定的电平信号，无需额外搭建外围触发电路。板上预留了2.54mm间距的接线端子，其中电源引脚适配3.3V供电逻辑，信号引脚可直接匹配常规MCU的IO电平阈值，不需要额外增加电平转换电路。按键选用2pin规格的轻触开关，支持高脚与低脚两种安装形态，引脚间距统一为2.5mm，焊接时可根据实际装配空间选择对应封装的按键，适配不同厚度的设备外壳安装需求。

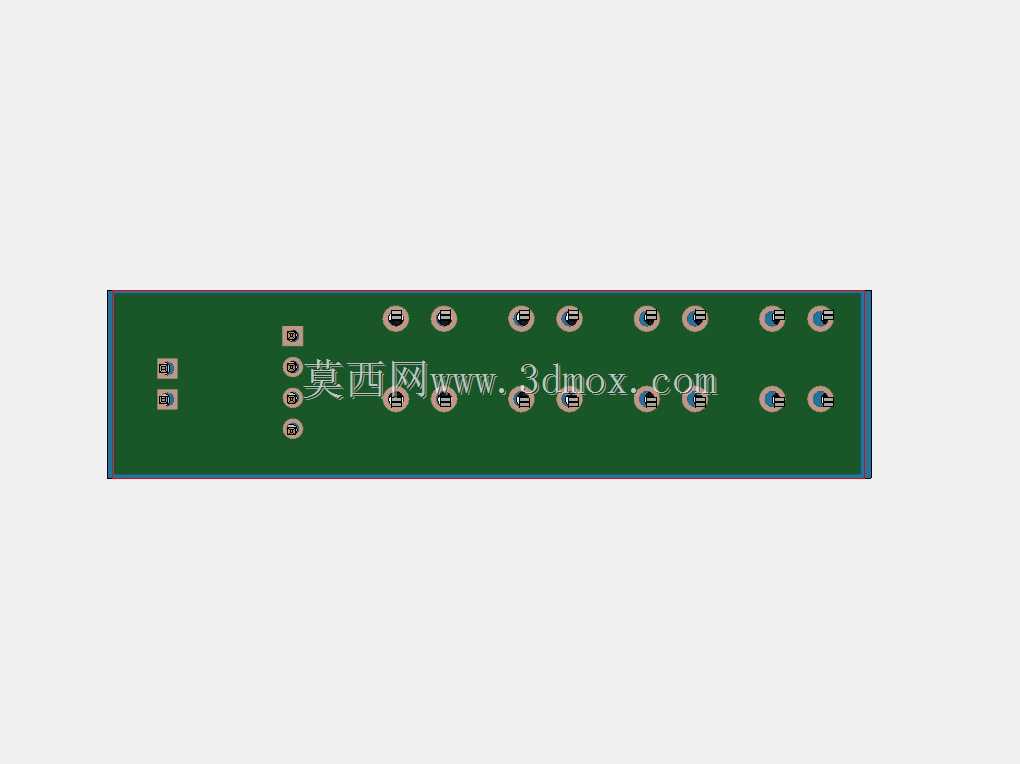

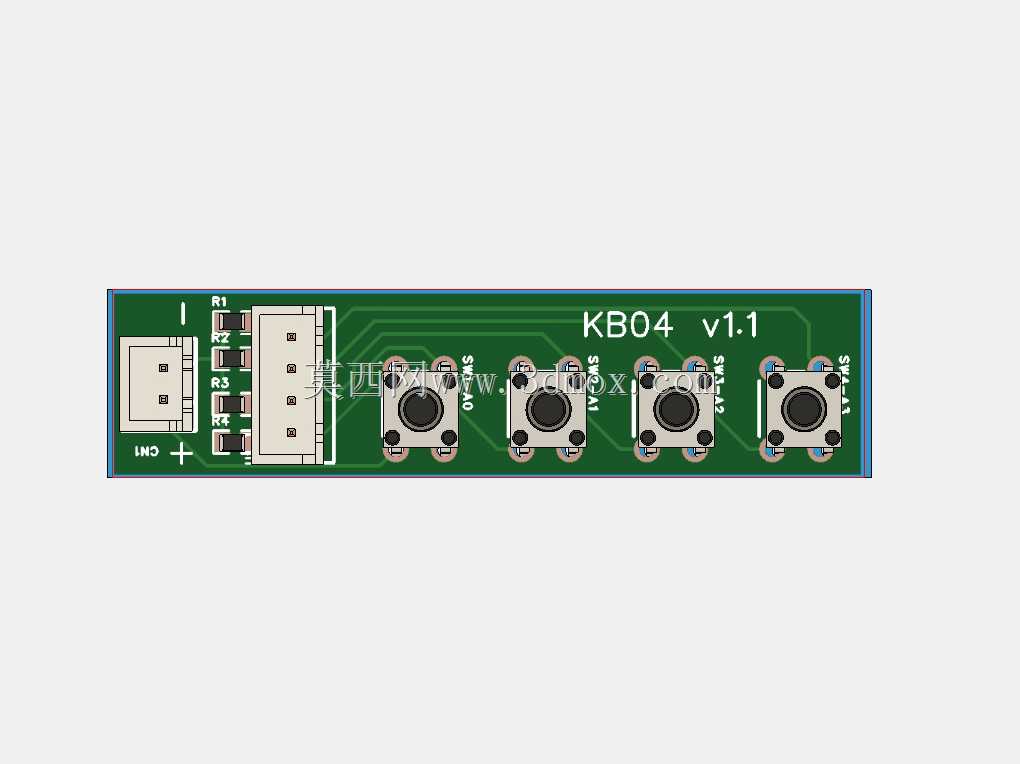

　　设计过程中，PCB布局充分考虑了安装边界与接线便利性，板卡整体为长条形结构，四颗按键沿板体长边等距排布，按键中心间距预留了足够的手指操作空间，避免按压相邻按键出现误触发。接线端子布置在板卡的一侧，与按键区域分离开来，接线后导线不会遮挡按键操作区域，也方便在外壳上对应位置开出统一的按键开孔。板上丝印清晰标注了电源极性、引脚定义与版本标识，焊接与接线时可直接对照丝印操作，减少接线反接、引脚错接的风险。PCB走线做了等宽处理，电源回路预留了足够的载流余量，信号走线远离电源输入区域，减少按键触发时的信号抖动干扰，实际测试时不需要额外增加过多的软件消抖延时即可获得稳定的触发响应。

　　在安装适配性上，模块的外形尺寸适配常规的小型设备外壳内部安装空间，板卡厚度为标准1.6mmPCB厚度，可通过铜柱固定在设备内部的安装柱上，也可直接通过热熔胶、双面胶固定在外壳内壁，按键的按压行程刚好匹配常规塑料外壳的按键帽安装高度，不需要额外增加按键延长杆即可实现舒适的按压手感。对于原型开发场景，该模块也可直接搭配面包板使用，通过杜邦线连接控制板，快速搭建功能验证电路，不需要自行绘制PCB打样，能有效加快项目前期的功能验证进度。

　　从实际使用的可靠性角度出发，板载的轻触开关使用寿命满足常规嵌入式设备的按键操作频次需求，按键触发压力适中，按压反馈清晰，适合需要频繁手动操作的场景。PCB板的焊盘做了加大处理，手工焊接时不容易出现焊盘脱落的问题，即使是焊接经验不足的开发者也能顺利完成焊接组装。电源引脚处预留了滤波电容的安装位置，若应用在电源纹波较大的场景中，可自行焊接对应容值的滤波电容，进一步提升按键触发的稳定性，避免电源波动导致的误触发问题。
