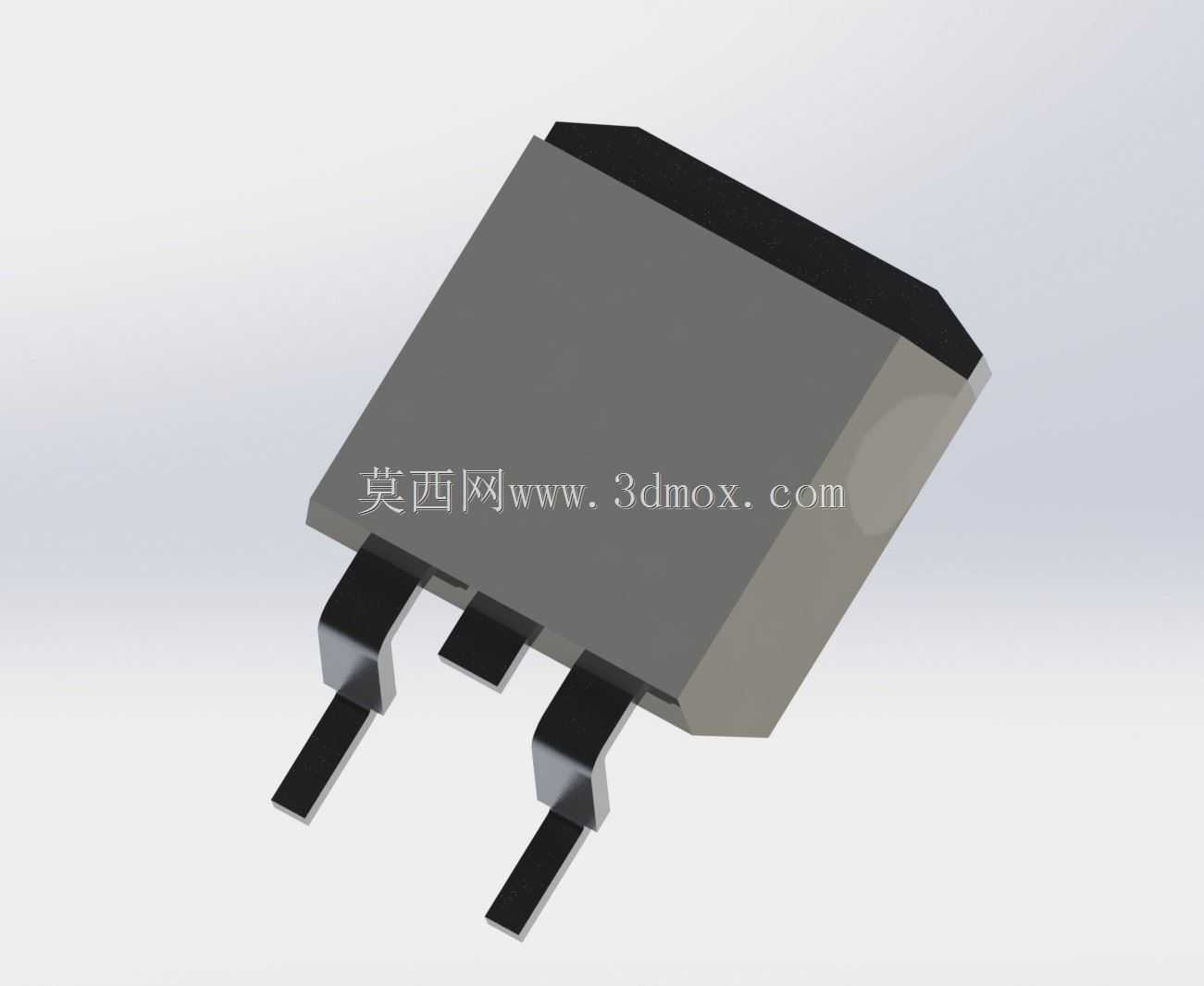

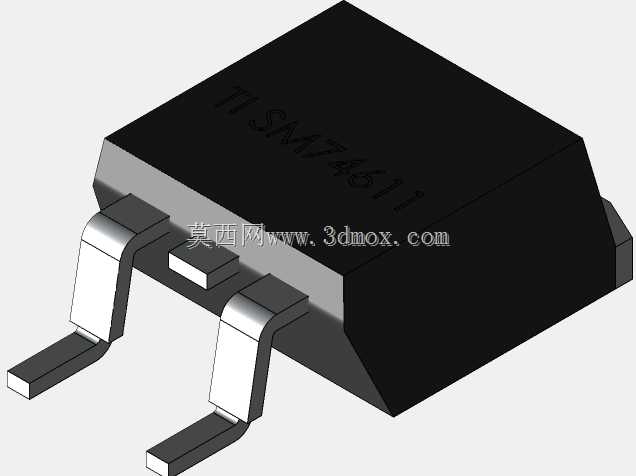

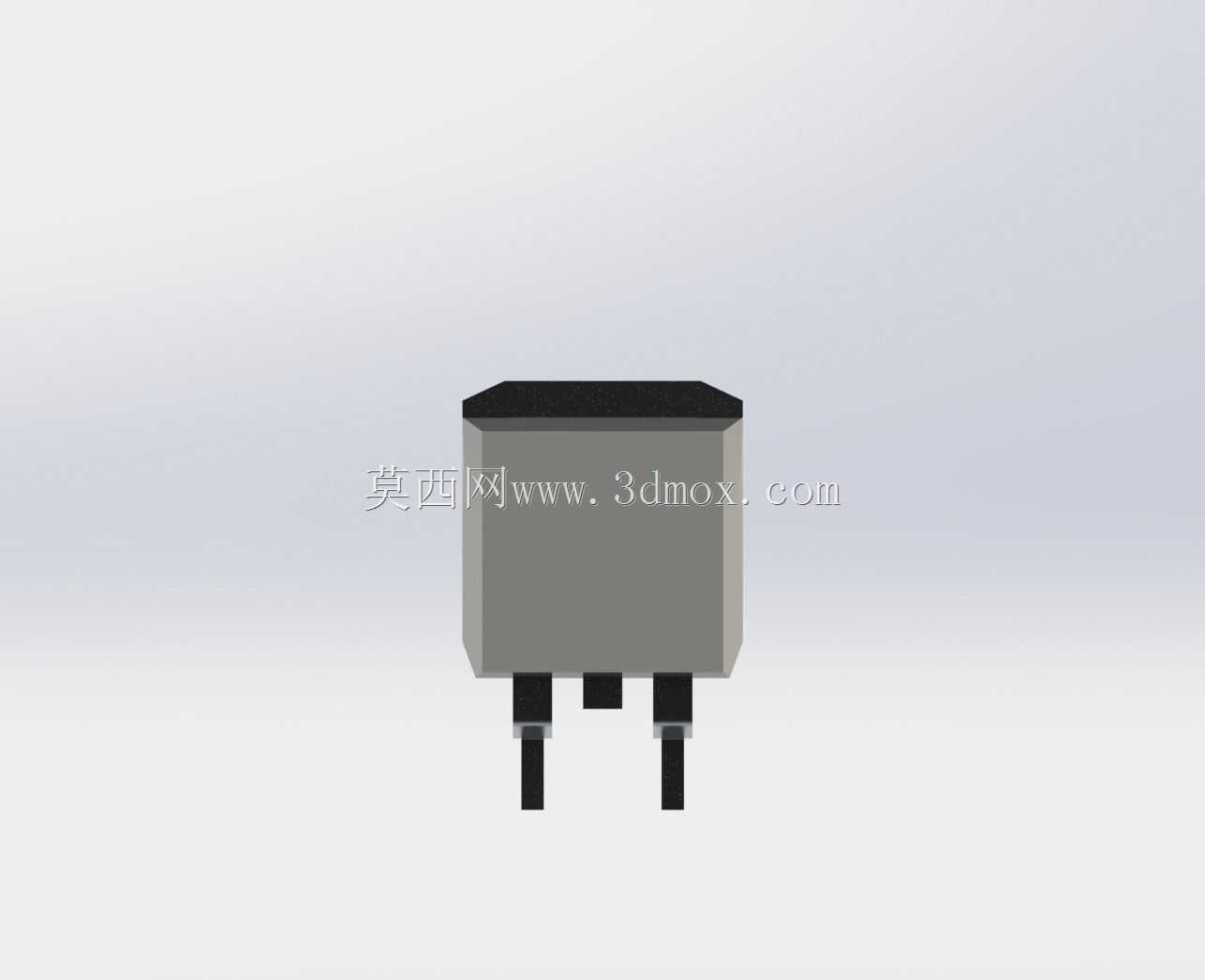

在分布式光伏电站的组件设计环节,旁路二极管是决定组件长期运行可靠性的核心功率器件之一,SM74611智能旁路二极管的三维结构设计,完全围绕光伏组件的实际工况展开,从封装外形到引脚布局都做了针对性的工程优化。不同于常规轴向引线的二极管封装,这款器件采用TO-252贴片式封装结构,本体为矩形塑封主体,三个引脚呈单侧平行排布,中间引脚与器件散热焊盘直接连通,在建模过程中需要严格把控引脚的共面度公差,确保回流焊接过程中不会出现虚焊、立碑等工艺缺陷,引脚的伸出长度、折弯弧度都完全匹配光伏接线盒内部的PCB焊盘尺寸,不需要额外做引脚整形即可直接完成SMT贴装。
从实际应用场景来看,这款器件主要集成在光伏组件的旁路接线盒内,当光伏组件某一电池串出现阴影遮挡、裂片或者性能衰减时,该二极管会快速导通,将故障电池串旁路,避免故障区域出现热斑效应,防止组件局部温度过高引发封装材料老化、甚至起火的安全隐患。和传统的肖特基旁路二极管相比,这款智能旁路器件在正向导通压降上做了大幅优化,在额定导通电流下的正向压降低至26mV,远低于常规肖特基二极管的300-500mV水平,这意味着在组件正常旁路工作时,器件自身的发热损耗会降低一个数量级,既减少了组件的功率损失,也降低了接线盒内部的散热压力,提升整个光伏系统的发电效率。

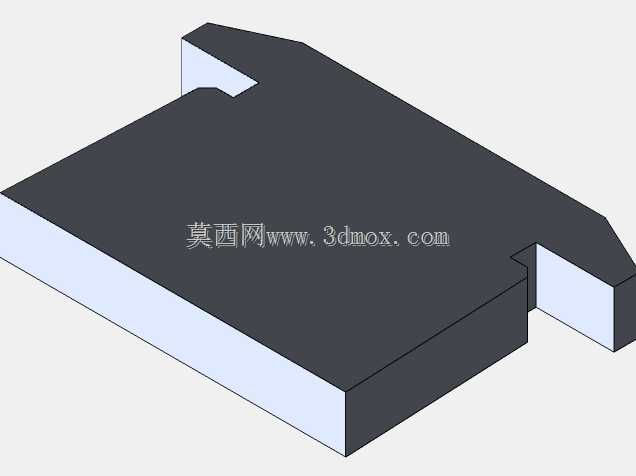

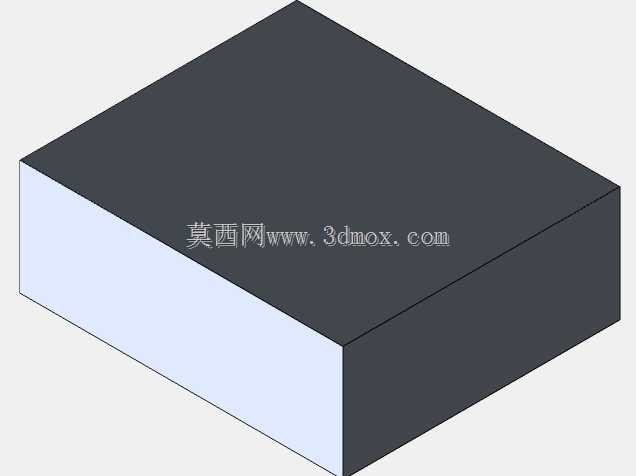

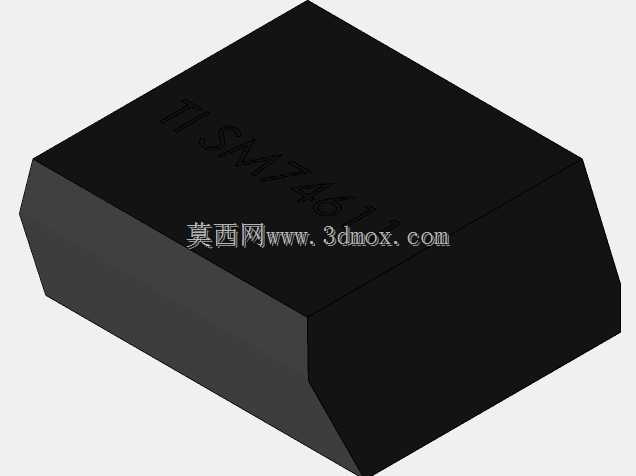

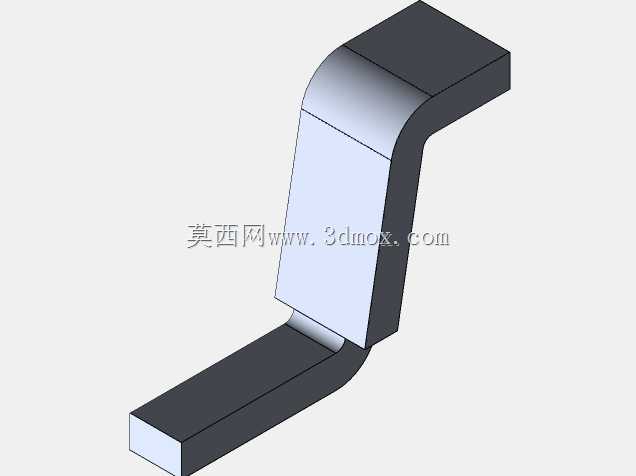

在结构设计的细节处理上,建模时充分考虑了器件的安装边界条件:塑封本体的边角做了小尺寸圆弧过渡,避免生产过程中塑封体出现应力开裂;引脚的根部做了加厚处理,提升引脚的抗弯折能力,在PCB组装、后续接线盒灌胶工序中,不会因为外力作用出现引脚断裂的问题;器件背面的散热焊盘尺寸经过精确核算,既保证焊接时的焊锡浸润面积足够,能够将器件工作时产生的热量快速传导到PCB的铜箔散热区,也不会因为焊盘过大导致焊接时出现焊锡桥连的短路风险。
从功能特性的结构匹配来看,这款器件的反向耐压达到30V,完全匹配常规晶硅光伏组件24V左右的串级开路电压,不会出现反向击穿失效的问题;反向漏电流在最高工作结温下控制在μA级,避免组件正常工作时二极管出现误导通的情况,减少不必要的功率损耗。建模过程中,对塑封本体的厚度、引脚的宽度、相邻引脚之间的间距都做了精确还原,确保结构工程师在做接线盒整体结构设计时,可以直接调用该模型完成干涉检查、焊盘匹配、灌胶空间预留等设计工作,不需要反复核对器件手册的尺寸参数,大幅缩短接线盒产品的开发周期。
在光伏组件长达25年的设计使用寿命周期内,旁路二极管需要长期承受户外高低温循环、湿热、紫外线老化等严苛环境考验,这款器件的塑封材料选用耐候性环氧树脂,建模时也还原了塑封体表面的哑光纹理,该纹理设计可以减少灌封胶与塑封体之间的界面应力,在温度循环过程中不会出现灌封胶与器件本体脱层的问题,保证散热路径的长期稳定。三个引脚的表面处理采用哑光镀锡工艺,既保证焊接可靠性,也避免引脚在长期存储、使用过程中出现氧化锈蚀的问题。对于结构设计从业者来说,调用该模型时需要注意,器件安装后在PCB上方的高度占用空间极小,可以适配厚度更薄的扁平式接线盒设计,满足当前光伏组件轻量化、薄型化的设计趋势;在进行热仿真分析时,可以直接基于模型的散热焊盘面积设置热阻参数,准确评估不同工作电流、不同环境温度下器件的结温情况,确保器件始终工作在安全结温范围内,提升整个光伏组件的长期运行可靠性。
- 上一篇:直插式陶瓷电容THT封装三维结构
- 下一篇:福禄克85万用表视窗替换配件结构设计
- 全部评论(0)
- 模板大小: 3.95 MB
- 售价:5金币
- 下载次数: 97
- 系统要求: Text file,SOLIDWORKS,STEP / IGES,Rendering,Other
- 软件分类: 通用机械零部件
