直插式陶瓷电容THT封装三维结构

　　在消费电子、工业控制板卡、电源模块的通孔插装产线设计环节，直插式陶瓷电容的封装尺寸匹配度，直接决定了PCB开孔定位、波峰焊治具设计、自动插件机走刀路径的合理性，不少刚接触板级结构设计的工程师，容易忽略电容本体的外形轮廓细节，只参考 datasheet 上的引脚间距参数，导致插件时本体和周边丝印、相邻元件产生干涉，或是引脚伸出长度不符合波峰焊的工艺要求。

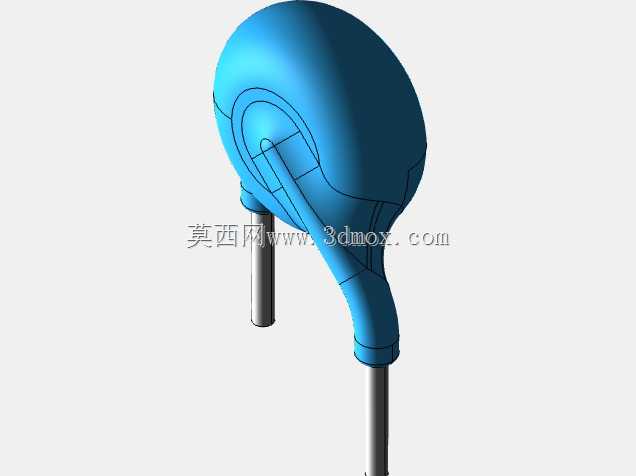

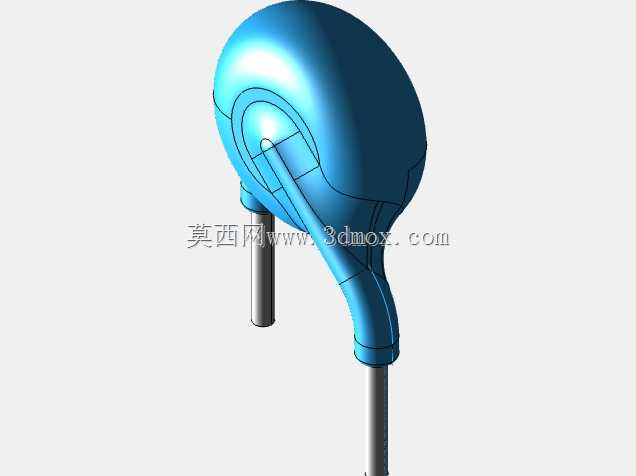

　　这款7.5x3mm规格的直插陶瓷电容模型，还原了实际量产元件的完整外形特征，本体采用类椭球的圆弧过渡结构，没有生硬的直角棱边，和市面上常规圆片形陶瓷电容的外形有明显区别，建模时特意保留了本体和引脚衔接处的包封层轮廓，这部分结构在做插件干涉检查时很容易被遗漏——不少工程师建模时直接把引脚和本体做垂直硬连接，忽略了包封层的凸起厚度，实际装配时就会出现电容本体无法贴紧PCB板面的问题，引脚长度按照常规THT元件的加工余量做了还原，伸出本体的引脚段保持同轴度，直径匹配常规0.5mm线径的电容引脚规格，能直接用于PCB封装库的3D匹配校验。

　　从设计思路上看，这个模型没有做过度的细节简化，本体表面的弧度做了连续曲率处理，在做产品渲染、装配体可视化展示时，不会出现多边形棱角导致的光影失真，同时模型的面数控制在合理范围，导入大型板卡装配体时不会造成明显的卡顿，适合结构工程师在做整机布局时调用。实际应用场景中，这类7mm引脚间距的直插陶瓷电容，多用于电源输入端的滤波、信号通路的退耦场景，因为是通孔安装结构，相比贴片电容有更好的机械强度，在存在振动的工业设备、车载电子板卡上应用广泛，建模时的尺寸边界严格按照实物的安装空间设定：本体最大宽度3.5mm，长度7.5mm，引脚中心间距7mm，引脚伸出本体的长度满足2.5mm板厚下的波峰焊引脚伸出要求，不需要额外调整尺寸就能直接用于自动插件机的路径仿真。

　　不少工程师在做PCB的3D封装时，往往只关注引脚的位置尺寸，忽略本体的高度和外形轮廓，导致在做整机外壳装配时，电容本体和外壳的加强筋、内部走线槽产生干涉，这款模型把本体的最高点位置、引脚的安装基准面都做了明确的几何参考，调用时可以直接把引脚端面和PCB的安装面做配合，快速完成元件的装配定位。另外，模型的本体和引脚做了分实体处理，在做BOM统计、渲染材质赋予时，可以直接给本体分配陶瓷包封材质，引脚分配金属镀锡材质，不需要额外拆分几何体，能减少结构工程师的重复建模工作量。在做波峰焊工艺仿真时，这个模型的本体底部和PCB板面的间隙也符合实际工艺要求，不会出现模型贴合过紧导致焊锡流道模拟失真的问题，对于需要做板级热仿真的场景，模型的本体体积、引脚的导热截面也和实物保持一致，能提升热仿真结果的参考价值。
