LM2576-adj可调降压电源模块结构设计

项目分类:变压器 发布时间:2025-02-09 ID:923990
  • LM2576-adj可调降压电源模块结构设计

  在工业控制板卡、嵌入式开发测试台、小型机电设备的供电回路设计里,可调降压电源模块是最常用的配电单元之一,这款基于LM2576-adj芯片设计的可调降压电源板,就是针对小功率直流供电场景做的结构落地设计。从实际使用场景来看,这类模块常被集成在小型工控设备内部、学生电子实训装置、DIY机电改装项目里,用来把较高的直流输入电压稳定转换成负载需要的可调低压输出,替代传统的线性稳压方案,减少发热损耗,提升供电效率。

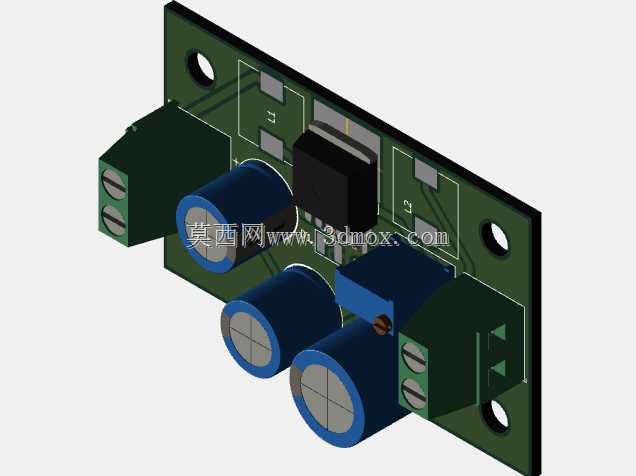

  从功能特性上看,这款模块依托LM2576-adj开关稳压芯片的固有特性,可实现宽范围直流输入下的连续可调电压输出,板载的多颗电解电容分别承担输入滤波、输出滤波的作用,输入端的大容值电解电容用来吸收输入侧的电压纹波,抑制电源接入瞬间的浪涌冲击,输出端的多颗电容搭配则用来平滑输出电压波形,降低开关电源固有的纹波噪声,给后端负载提供更稳定的供电。板上的蓝色多圈可调电位器是输出电压调节的核心部件,通过旋转电位器改变反馈回路的分压比,就能连续调整输出电压值,适配不同电压等级的负载需求。模块两侧的绿色接线端子分别对应输入、输出回路的接线位,大间距的接线端子设计方便现场施工时的导线压接,不需要额外焊接插针,直接用螺丝刀就能完成导线固定,适合小批量设备组装时的快速接线。

  从设计思路上看,整个PCB板采用单面板布局,所有直插元件都布置在PCB的同一侧,既方便波峰焊批量加工,也能降低生产时的插件成本。PCB板上预留的两个圆形安装孔,位置避开了板上的高元件区域,安装孔周边做了露铜处理吗?不,从结构上看安装孔是无铜的通孔,用来穿尼龙柱或者金属螺丝,把模块固定在设备内部的安装平面上,安装孔的间距经过匹配常规小型电源模块的安装尺寸,能兼容市面上多数同规格LM2576模块的安装位,方便设备维修时的替换。元件布局上,把发热最大的LM2576主芯片布置在板卡靠中间的位置,远离电解电容的顶部防爆阀区域,避免芯片长期工作发热加速电容电解液干涸,延长模块整体使用寿命;输入输出端子分别布置在板卡的两个短边侧,接线时输入输出走线方向清晰,不会出现走线交叉干扰的问题,电位器布置在板卡侧边位置,调试时不需要拆动模块就能直接用螺丝刀调整输出电压,现场调试操作更顺手。

  从外形尺寸与安装边界来看,整个板卡采用矩形PCB结构,板上最高的元件是电解电容,高度控制在常规直插电解电容的标准高度范围内,安装时只需要预留对应电容高度的垂直空间即可,不需要额外加高元件的避让空间。接线端子的高度和电解电容高度接近,不会出现端子突出过多影响接线操作的问题。板卡的边缘做了直角处理,没有突出的异形结构,在设备内部排布时可以紧贴其他板卡的侧边安装,节省设备内部的安装空间。PCB上的走线宽度经过载流能力核算,主功率回路的走线宽度满足最大输出电流下的载流要求,不会出现长期工作时走线过热的问题,反馈回路的走线远离功率开关区域,减少开关噪声对反馈电压的干扰,保证输出电压的稳定性。

  在实际选型使用时,这类模块需要搭配合适的散热条件吗?对于小功率输出场景,LM2576芯片自身的散热能力足够满足需求,如果是长时间满负载输出,可以在芯片背部粘贴小型散热片提升散热能力。模块的输入输出极性在板上做了丝印标识,接线时只要对应丝印的正负极标识接线,就能避免反接损坏模块的问题。整个结构设计没有多余的冗余部件,所有元件都是实现降压可调功能的必要组成,结构紧凑,安装便捷,适合各类小功率直流供电场景的集成使用。
