六脚卧式拨动式电源通断开关结构

　　这款六脚卧式拨动开关，是小功率电子设备电源回路通断控制的常用基础元件，在消费类小家电、桌面数码外设、小型工控控制板、低压照明控制模块等场景中应用广泛，主要承担单回路电源通断、两档功能切换的作用，额定承载电流适配常规低压直流回路，多用于输入电压不超过30V的板载控制场景。从结构设计来看，这款开关采用带安装法兰的卧式布局，法兰两侧预留了圆形安装定位孔，可直接通过M2规格螺丝固定在设备壳体或者PCB板的预设安装位上，安装时法兰面与安装基面完全贴合，能避免拨动手柄受力时出现本体歪斜的问题，安装孔的中心距经过标准化设计，可兼容市面同规格拨动开关的安装尺寸，方便同类型产品的替换适配。

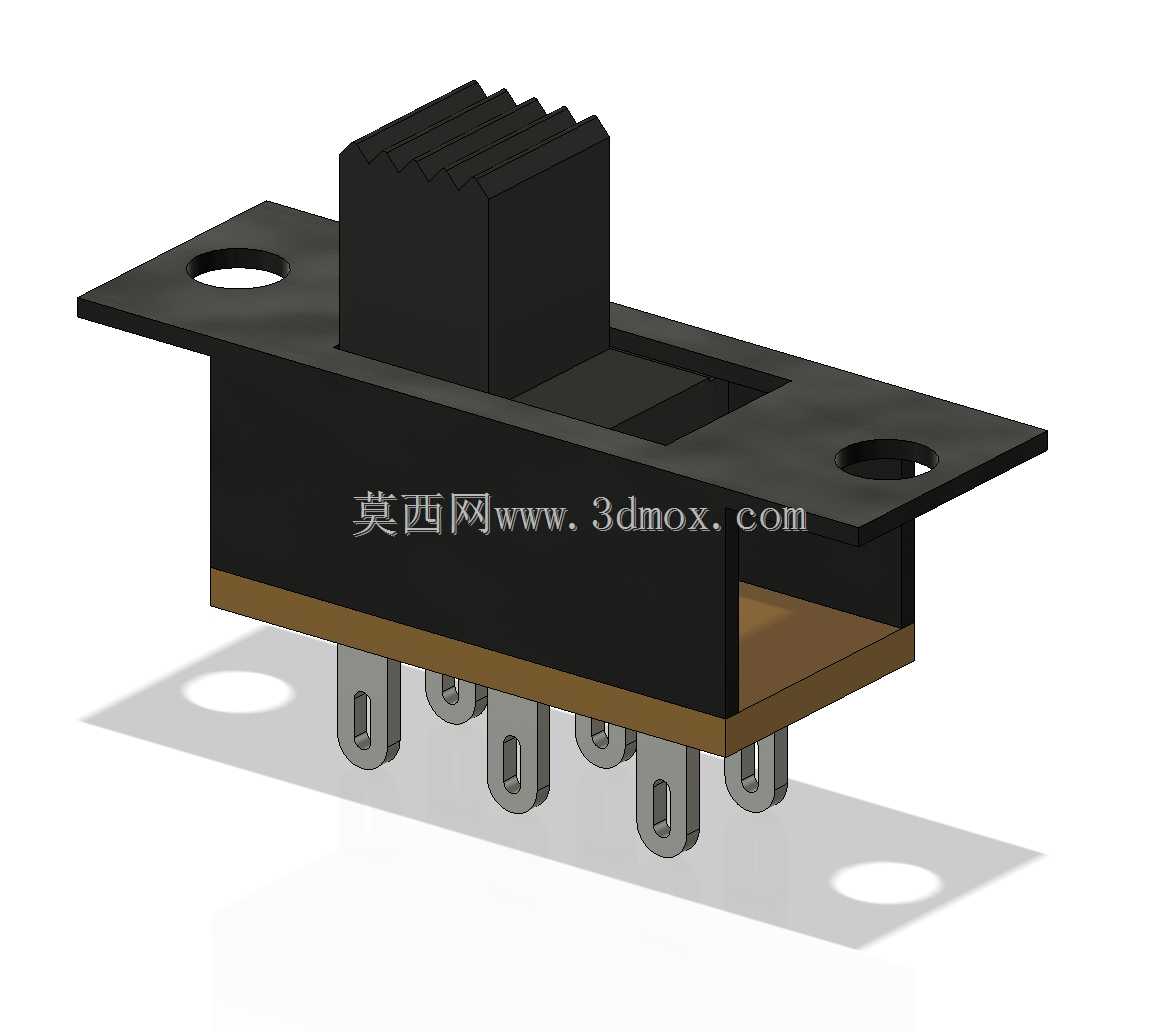

　　开关底部伸出六根直插式焊脚，焊脚间距符合标准2.54mm网格PCB的布线规范，焊脚长度适配常规1.6mm板厚的波峰焊工艺，插装后焊脚穿过PCB过孔的剩余长度控制在1.5-2mm之间，既保证焊接后的结合强度，也不会出现焊脚过长触碰其他元件导致短路的问题。六脚的引脚布局对应两档通断的回路设计，其中两组引脚分别对应开关两个档位的回路接通，中间引脚作为公共端接入回路，拨动手柄滑动时，内部的弹性接触片会在两个档位之间切换，实现回路的通断或者两路信号的切换，内部接触片采用弹性铜材冲压成型，表面做镀镍防氧化处理，保证多次拨动后的接触可靠性，避免长期使用后出现接触电阻过大、回路压降超标的问题。开关的本体外壳采用黑色阻燃PBT材质注塑成型，外壳壁厚均匀，既可以对内部的接触结构起到防护作用，避免灰尘、杂物进入内部导致接触不良，也能在回路出现短时过载升温时具备一定的阻燃能力，降低安全隐患。顶部的拨动手柄做了防滑齿纹设计，手柄突出本体的高度适配常规设备壳体的开窗尺寸，用户拨动时手指与手柄的接触摩擦力足够，不会出现打滑的问题，手柄的滑动行程控制在3mm左右，拨动到位时有清晰的段落手感，用户可以通过手感明确判断开关是否切换到位，避免出现半接触的中间状态。

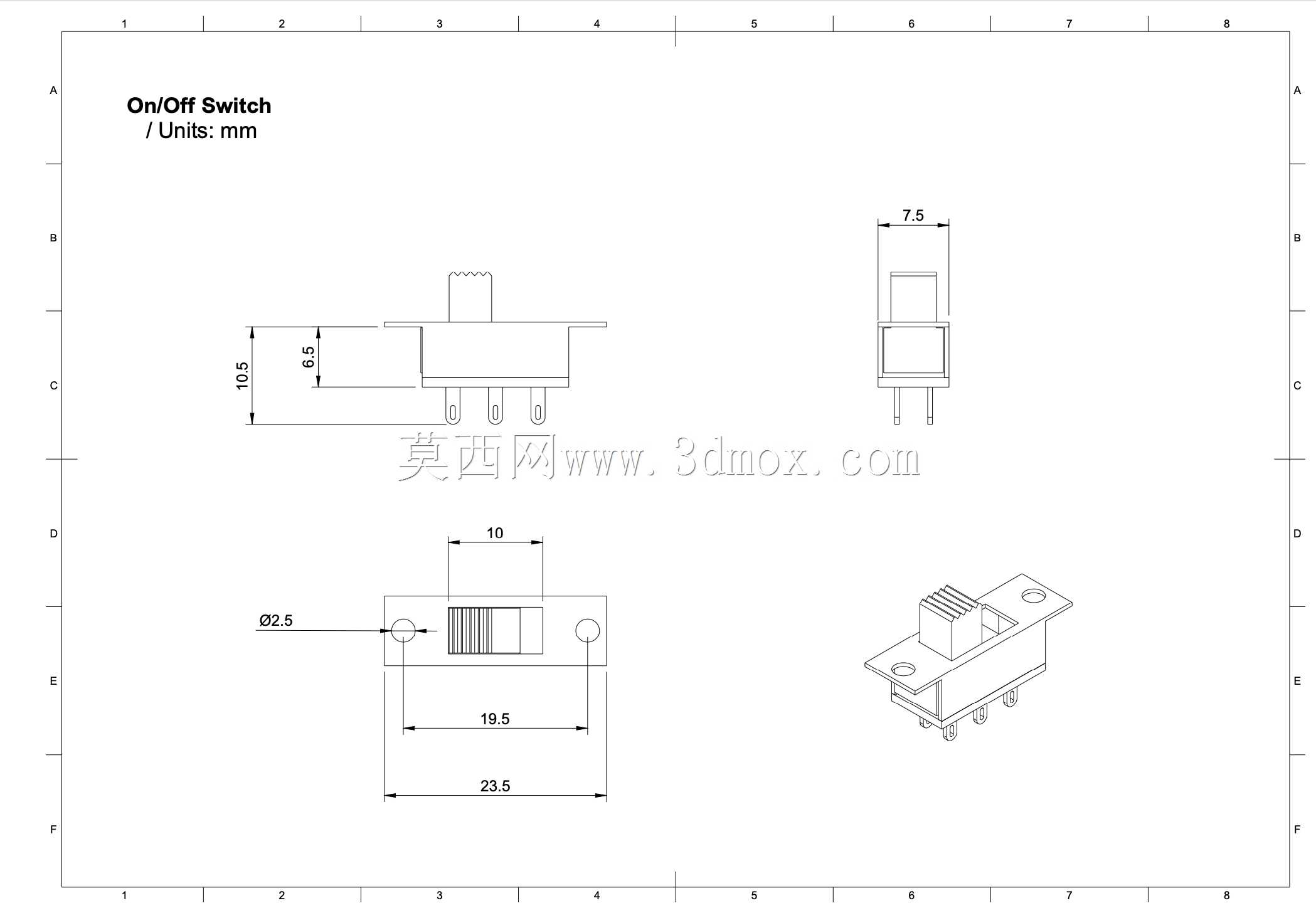

　　从安装边界来看，这款开关本体的总宽度、长度以及引脚伸出后的总高度都经过紧凑化设计，安装后在PCB板上占用的投影面积较小，适合在布局紧凑的小型电子设备内部使用，安装时需要注意拨动手柄的滑动方向与设备壳体上的操作开窗方向对齐，预留出手柄全行程滑动的空间，避免手柄滑动时与壳体结构发生干涉。在实际选型应用中，这类开关多用于不需要频繁通断的电源控制场景，比如小型音箱的电源开关、USB集线器的通路切换、小型电动玩具的电源控制等，设计选型时需要注意核对开关的额定电流参数与回路工作电流的匹配度，避免超负载使用导致触点烧蚀，影响使用寿命。

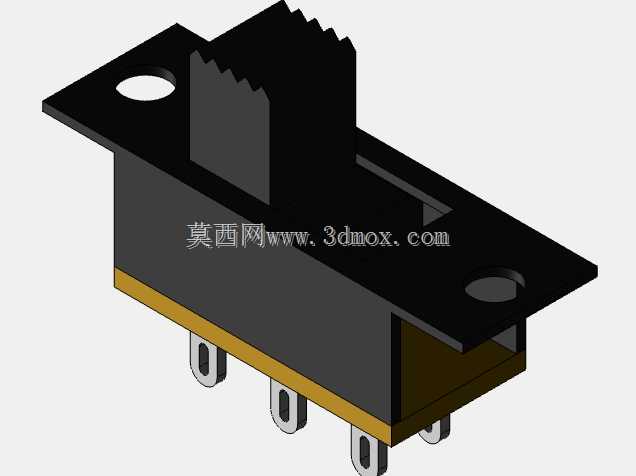

　　建模过程中，对开关的安装法兰、焊脚位置、手柄尺寸都做了1:1的还原，各个配合部位的尺寸公差按照常规塑胶件与五金冲压件的公差标准设定，可直接用于设备结构设计阶段的装配干涉检查，也可以用于PCB布局阶段的封装占位参考，帮助设计人员在项目前期就确认元件的安装空间是否充足，避免后期打样时出现元件与壳体、其他元件干涉的问题。开关底部的绝缘基座采用棕色耐温电木材质，与顶部的黑色外壳形成清晰的结构分层，建模时也还原了两种材质的装配贴合面，以及内部接触片的滑动腔体结构，能够直观展示开关的内部装配关系，方便结构设计人员理解其工作原理。
