长腰环连接圆柱座组合机械零件

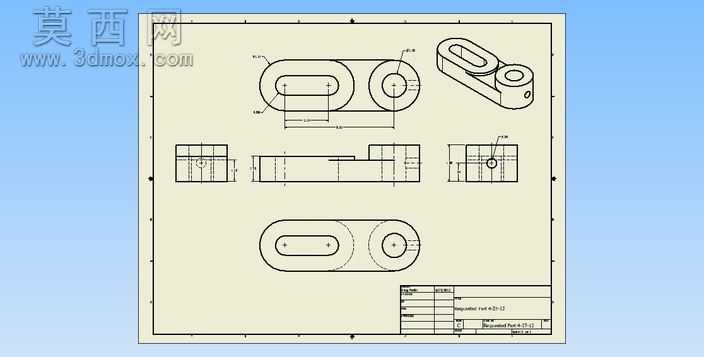

本零件采用三维参数化建模方式完成全流程设计，建模阶段首先依据工程视图标注的尺寸基准，先绘制长腰环主体的截面轮廓，通过拉伸特征生成腰环的基础实体，腰环两端设置同轴的圆形安装孔位，孔位边缘做倒角处理去除锐边，避免装配时产生应力集中。随后构建与腰环一端相连的圆柱座结构，圆柱座与腰环主体采用平滑过渡的连接曲面，保证连接处的结构强度，圆柱座中心设置贯通的轴向安装孔，孔壁精度按照装配公差要求预留加工余量，圆柱座端面设置定位凹台，用于装配时的轴向定位。建模过程中同步完成多视图的投影对应，确保主视图、俯视图、侧视图以及轴测视图的尺寸完全匹配，不存在视图间的尺寸矛盾。材质设定选用常用的45号结构钢材质，渲染阶段赋予零件亚光金属质感，表面设置均匀的机加工纹理，还原真实机械零件的表面状态，同时对安装孔、连接过渡位置做局部光影强化，清晰展示结构的细节特征。设计思路上优先考虑零件的装配适配性，腰环的长槽结构用于实现连接位置的距离调节，圆柱座用于与对应轴类零件完成铰接或固定连接，整体结构兼顾刚性与调节灵活性，所有棱边均按照机械加工工艺要求设置合理的圆角或倒角，避免加工过程中出现崩边问题，同时降低零件使用过程中的应力集中风险，提升零件的疲劳使用寿命。建模完成后通过干涉检查验证结构合理性，确认各孔位位置、连接壁厚均满足机械设计的强度要求，整体结构简洁实用，符合通用机械连接件的设计规范，可直接用于相关设备的装配设计环节。
