Calco德式门窗锁扣五金结构设计

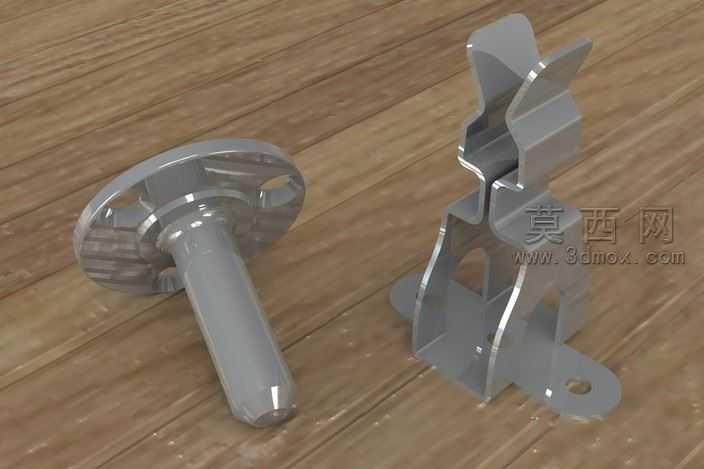

本作品为Calco德门配套的锁扣连接五金组件，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循门窗五金件的装配公差要求，对插销主体与锁座两个核心部件分别进行独立建模后完成虚拟装配校验。模型构建阶段先绘制二维截面草图，通过拉伸、切除、倒角、圆角等基础特征命令生成主体轮廓，针对锁座上的弹性卡扣卡位结构，采用薄壁特征与折弯成型逻辑还原金属冲压件的真实形态，对插销头部的导向锥面、法兰盘上的安装定位孔、锁座底部的固定耳孔等细节结构逐一做特征细化，保证各安装位的尺寸精度符合实际五金件的装配标准。材质渲染阶段选用镀锌金属材质，调整金属粗糙度参数模拟冷轧钢冲压后经镀锌处理的哑光金属质感，添加细微的表面划痕与环境反射效果，还原五金配件真实的工业质感，渲染场景采用木纹平面作为承载面，调整光照角度突出部件的结构轮廓与金属光泽，让卡扣的卡位结构、插销的插接路径能够清晰呈现。结构设计上采用插拔式卡扣锁紧逻辑，插销的圆柱杆身可顺畅插入锁座的导向通道，锁座内部的弹性卡爪在插销插入到位后自动卡入杆身的定位槽位，实现门窗的快速闭合锁紧，法兰盘与固定耳上的安装孔位可通过自攻螺丝分别固定在门窗扇与门窗框对应位置，安装后整体结构隐藏式贴合门窗型材表面，不会出现突出的磕碰风险。设计过程中重点考量了卡扣的反复插拔耐用性，对卡爪的弹性形变区间做了参数化模拟，保证在常规使用频次下卡爪不会出现金属疲劳断裂，同时对插销的插入导向角度做了优化，即使安装存在小幅位置偏差也能顺利插接锁紧，整体结构无多余冗余部件，零件数量少，装配工序简单，适配德式门窗的型材安装槽位，可直接用于门窗五金的结构验证、安装演示以及生产开模前的尺寸校核。
