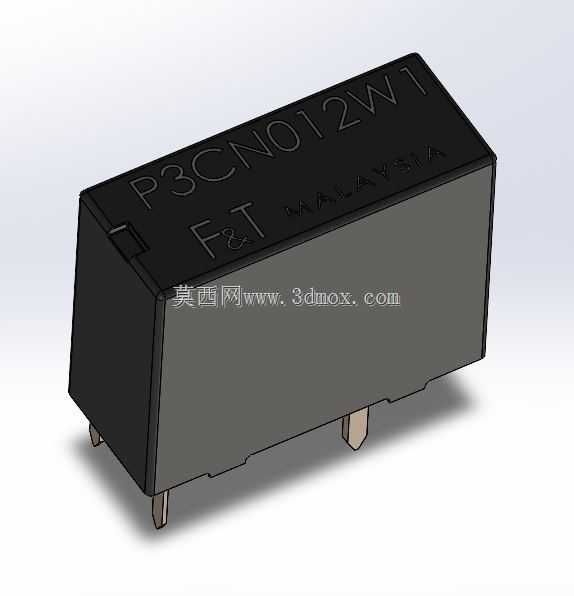

富士通FTR-P3信号继电器三维结构模型

　　在工业控制回路、弱电信号切换、小型自动化设备的电路设计环节，这类小型信号继电器的选型与结构匹配，往往是决定PCB布局合理性、后期装配效率的关键细节，很多刚入行的结构工程师容易只关注电气参数，忽略器件的实际外形、引脚间距与安装空间的匹配，等到打样阶段才发现干涉问题，反而拖慢整个项目进度。这个模型还原的是富士通FTR-P3系列继电器的实际结构，从实际工程应用场景来看，这类继电器常被用在通讯设备信号切换、工业PLC输出端口扩展、小型家电控制回路、测试仪器的信号通断模块里，核心作用是用小电流控制回路的通断，来驱动后端负载或者切换信号通路，同时实现控制端与负载端的电气隔离，避免强电干扰串入弱电控制侧损坏主控芯片。

　　从产品功能特性来看，该款属于双列直插式的小型信号继电器，外壳采用阻燃工程塑料封装，顶面印有清晰的型号标识与产地标识，引脚采用标准直插式设计，适配常规波峰焊工艺，不需要额外做特殊焊盘设计，对于批量生产的板卡来说，能有效降低SMT或者波峰焊的工艺难度。做这个三维模型的时候，核心的设计思路是完全对照器件手册里的外形公差做1:1还原，没有做简化或者夸张处理，首先是外壳的整体轮廓，长方体的主体边角做了微小的倒角处理，避免实际生产中外壳边缘的锐边划伤操作人员或者相邻线材；其次是引脚的位置度，每一个插脚的伸出长度、引脚间距、引脚截面尺寸都严格按照手册的公差中值来建模，确保导入PCB设计软件之后，焊盘位置能和引脚完全匹配，不会出现插装时引脚偏位、无法插入PCB孔位的问题。很多工程师在做布局的时候，容易忽略继电器本体的高度，这个模型把本体的总高度、引脚伸出本体底部的长度都做了精准还原，在做板卡堆叠设计的时候，可以直接用这个模型做干涉检查，比如板卡上方如果有塑胶外壳或者屏蔽罩，就能提前核算预留的空间是否足够，避免后期装配时继电器顶到外壳。另外模型也还原了外壳表面的丝印标识位置，在做整机装配的可视化渲染或者工艺指导书制作的时候，可以直接用这个模型出图，不需要额外再贴图处理，能节省不少技术文档制作的时间。

　　从安装边界来看，这款继电器属于直插式安装，不需要额外的固定支架，直接将引脚插入PCB对应的安装孔焊接即可，建模时特意考虑了焊接后焊盘的锡量高度，在本体底部和PCB表面之间预留了合理的间隙，避免焊接时锡膏堆积导致本体底部和PCB之间残留助焊剂难以清理，同时这个间隙也能保证继电器工作时的散热空间，避免长时间工作后热量堆积在本体底部加速器件老化。在实际选型匹配的时候，除了关注线圈电压、触点容量这些电气参数，结构工程师最需要注意的就是相邻器件的间距，这个模型的侧面轮廓完全还原了实物的实际尺寸，在PCB布局时，继电器侧面和相邻的电容、电阻、接插件之间的安全距离可以直接通过模型测量，不需要再反复核对手册的二维尺寸，能有效减少布局阶段的反复调整。

　　另外，这款继电器的外壳采用卡扣式封装，模型也还原了外壳侧面的卡扣配合结构，如果有需要做器件替代或者国产化替换的场景，可以直接参考这个卡扣结构和内部腔体的尺寸，评估替代料的结构兼容性，不需要再单独拆解实物测量。对于做三维布线的工程师来说，这个模型的外形精度足够支撑布线时的空间校核，比如板卡上的飞线或者线束经过继电器周边时，可以直接通过模型判断线束的弯曲半径是否足够，会不会和继电器本体产生摩擦，长期震动环境下会不会磨破线材绝缘层。在做设备的虚拟调试环节，精准的继电器模型也能帮助电气工程师更直观地看到板卡上的器件布局，提前预判接线时的操作空间是否足够，比如接线端子和继电器之间的距离是否能放下手指或者接线工具，避免实际装配时因为空间不足导致操作困难，影响生产效率。
