常开型12V直流40A车载继电器结构

　　这款常开型直流继电器的三维结构，是面向车载低压电控回路、小型工业控制板卡通断需求设计的电磁式开关部件，日常选型中常被用在12V供电的车辆改装、工程机械电控单元、户外低压配电模块里，用来实现小电流控制大负载通断的功能，避免控制回路直接承载大电流引发的触点烧蚀、线路过热问题。从结构设计逻辑来看，这款继电器采用塑封外壳搭配侧装固定支架的形式，外壳选用耐温阻燃的工程塑料注塑成型，能够隔绝外部粉尘、溅水对内部电磁线圈、触点组件的侵蚀，适配车载舱内、设备舱内这类存在振动、温湿度波动的安装环境。

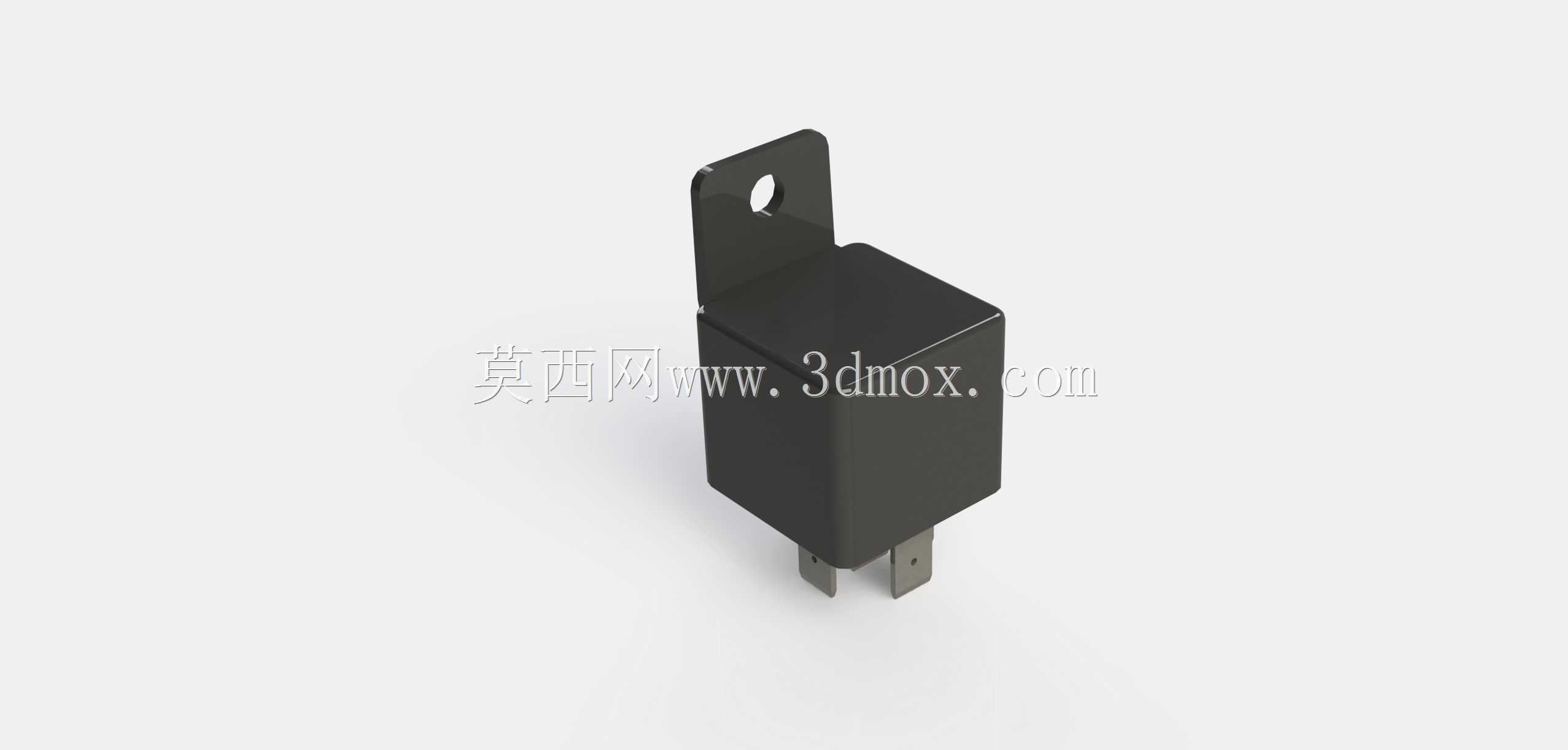

　　侧伸的金属安装支架预留了标准安装孔位，安装时不需要额外定制固定座，直接通过螺栓就能将继电器固定在设备钣金支架、车身预留安装位上，安装边界预留了足够的接线操作空间，插片接线端朝向外侧，接线时不需要额外弯折线缆就能完成插装，能够减少线束装配的工时消耗。触点部分采用SPST-NO常开结构，也就是线圈未通电时触点处于断开状态，只有当线圈两端加载12V额定直流电压时，电磁吸力带动衔铁动作，触点闭合导通回路，额定承载电流可达40A@14Vdc，能够直接带动车载大灯、散热风扇、油泵这类大电流负载，不需要额外扩容中间继电器。

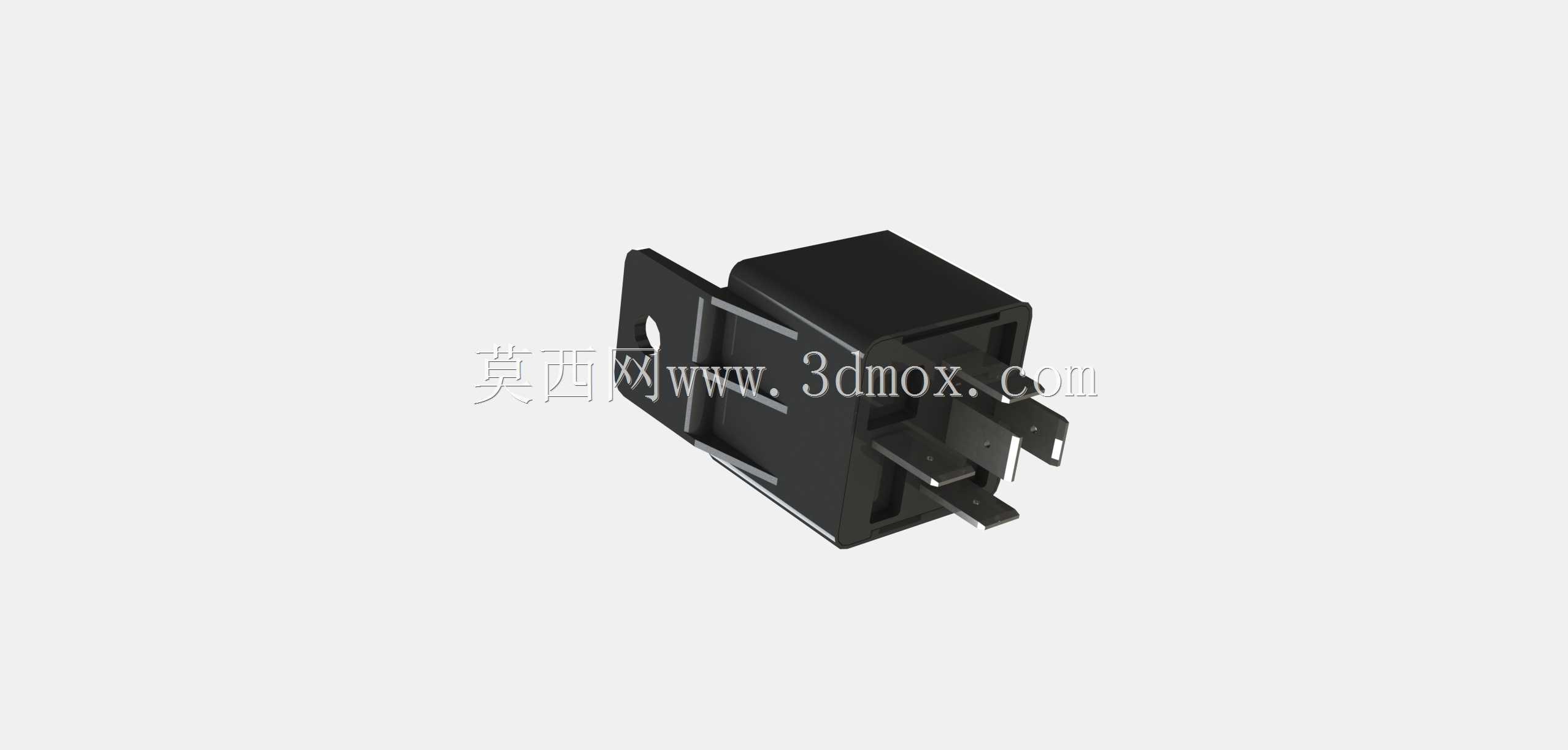

　　内部线圈绕组的参数匹配12V直流供电特性，动作电压、释放电压都符合车载低压电器的通用规范，不会因为车辆启动时的电压波动出现误吸合或者无法释放的问题。插片接线端采用标准快插规格，和行业通用的线束接插件完全匹配，不需要定制专用接插件就能完成线束对接，插片和内部线圈、触点的连接部位采用铆压加固工艺，能够承受车载环境下的长期振动，不会出现接线端松脱、接触电阻变大的问题。在建模过程中，还原了外壳的卡扣装配结构、内部衔铁的动作行程空间、插片的伸出长度与间距，固定支架的折弯角度、安装孔位尺寸都按照实物1:1还原，能够直接用于设备电控布局的干涉检查、安装位预留设计，也可以用来做线束走向模拟，验证接线操作的空间是否充足。

　　不同于小型信号继电器，这款功率型继电器的触点间隙做了加大设计，断开状态下的绝缘耐压能够满足低压回路的安全要求，避免带载断开时出现拉弧短路的问题，外壳的散热筋结构也能辅助带走触点闭合、线圈工作产生的热量，长时间带载工作时外壳温度不会超出工程塑料的耐温阈值。在实际设备布局中，这类继电器通常会和保险丝座并排布置在配电盒内，建模时还原的外形尺寸能够直接导入配电盒装配体，验证相邻部件之间的装配间隙，避免后期打样时出现继电器和盒盖、相邻保险丝座干涉的问题，固定支架的厚度、安装孔的孔径也都按照通用标准设置，结构工程师在做安装板设计时可以直接调用安装孔位特征，不需要反复核对实物尺寸。
