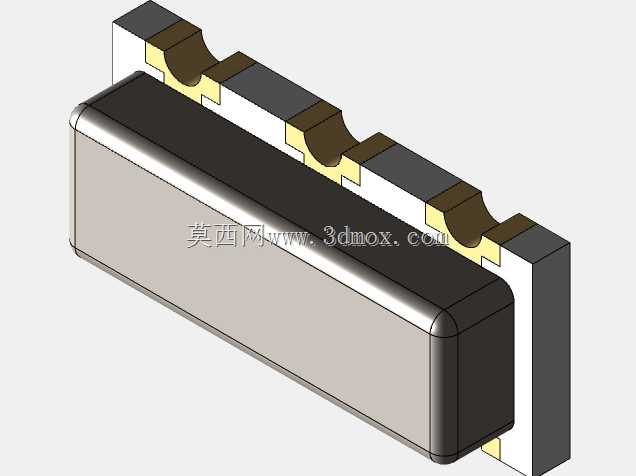

村田CSTCR_G_B系列谐振器三维结构

　　在消费电子、工业控制板卡的高频电路设计环节，这类贴片谐振器是决定时钟信号稳定性的核心被动元件，很多刚接触射频电路布局的工程师容易忽略这类元件的实际安装高度，只参考 datasheet 里的平面封装尺寸做PCB布局，等到SMT贴片完成后才发现元件和周边屏蔽罩、结构件发生干涉，轻则需要返工打磨结构件，重则要重新改板调整元件布局，耽误项目的打样验证周期。做这个三维结构的时候，没有直接套用通用的贴片元件封装库，而是对照原厂公开的外形尺寸参数，把元件顶部的圆弧过渡、引脚端的凹槽结构都做了还原，尤其是元件本体的最大高度尺寸，特意按照实测的公差上限做了建模，避免结构设计时出现尺寸链计算偏差。

　　从实际应用场景来看，这类谐振器大多用在蓝牙模块、微控制器最小系统、低速信号传输电路里，为芯片提供稳定的基准时钟频率，相比传统的直插谐振器件，贴片封装的形式更适合高密度SMT生产线，能够大幅提升板卡的焊接效率，减少人工插件的工序成本。在建模过程中，特意区分了元件本体的不同材质区域，黑色的塑封主体、金属引脚的镀层区域、端侧的焊接面都做了独立的特征拆分，方便后续做装配干涉检查的时候，可以快速选中对应部位做间隙测量。

　　安装边界的处理上，严格按照焊接工艺要求预留了引脚两侧的焊盘外延空间，同时考虑到回流焊过程中元件可能出现的细微偏移，把元件周边的禁布区范围也在模型里做了隐性的参考标注，结构工程师在做整机内部堆叠的时候，可以直接调用这个模型核对元件上方的安全距离，不用再反复对照二维规格书换算尺寸。很多工程师在做PCB封装的时候只会关注焊盘的长宽尺寸，忽略元件本体的突出部分，这个模型特意把引脚上方的内凹结构做了精准还原，这部分结构是原厂为了提升焊接可靠性设计的应力释放槽，焊接时焊锡可以顺着凹槽形成更牢固的焊点，同时也能减少温度变化带来的应力拉扯，避免元件引脚出现虚焊、脱落的问题。

　　在做板卡整体结构校验的时候，把这个谐振器模型导入装配体后，可以直接模拟整机装配完成后，元件和上方外壳、屏蔽罩的间隙，尤其是在做超薄类消费电子产品设计时，内部的垂直空间每0.1mm的余量都需要精准控制，这个模型的高度尺寸按照规格书的最大值做了设定，能够覆盖绝大多数批次元件的尺寸公差，避免出现批量生产时部分元件高度超差导致的装配问题。另外，模型的外形倒角细节也做了还原，塑封本体的边角圆弧不是随意做的装饰特征，而是原厂注塑工艺决定的成型特征，在做自动化贴装的吸嘴选型时，这些细节特征会影响吸嘴的吸附效果，如果模型没有还原这些圆弧，可能会导致吸嘴选型错误，出现贴装时元件吸附不稳、抛料率高的问题。从电路功能的角度来说，这类谐振器的安装位置也有讲究，要尽量远离板上的大功率发热元件，避免温度漂移影响谐振频率，这个三维模型可以和热仿真模型配合，在设计阶段就模拟元件周边的温度场分布，提前调整安装位置，提升电路的长期工作稳定性。
