挤压铝制小型电源变压器散热外壳结构

　　这款挤压成型的铝制壳体，是专门为小功率电源类器件配套的散热防护结构，日常在工业控制板卡供电模块、小型通讯设备电源单元、桌面式仪器内置供电组件里都能见到这类结构的应用，它同时承担器件物理防护、工作热量导出、安装定位固定三个核心作用，没有多余的装饰性结构，所有外形特征都围绕功能需求设计。

　　从实际使用场景来看，这类壳体适配的供电器件工作时会持续产生热量，密闭无散热结构的外壳会让器件内部温度持续累积，最终导致绕组绝缘老化加速、供电输出稳定性下降，所以在壳体结构设计阶段，就直接把散热鳍片和壳体主体做成一体化挤压结构，不需要后续额外粘接或者铆接散热片，减少装配工序的同时，也避免了不同部件连接带来的热阻问题，热量从器件安装面传导到壳体后，能直接顺着一体成型的鳍片扩散到周围空气中，自然对流条件下就能满足小功率器件的散热需求，不需要额外加装风扇，能降低整套供电单元的运行噪音和故障点。

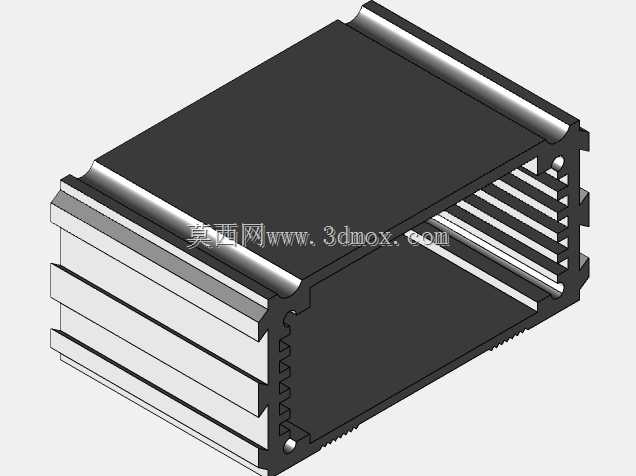

　　壳体的外形尺寸边界控制得非常紧凑，截面宽度30mm、高度63.5mm、长度方向可根据适配的器件功率大小裁切调整，标准段长度40mm，这个尺寸边界刚好能适配市面上主流的小功率PCB直装式供电器件，安装时不需要在设备内部预留过大的装配空间，对于内部空间紧张的紧凑型工业设备、壁挂式采集终端这类产品来说，能有效压缩整机的体积冗余。壳体的安装定位结构也直接集成在挤压型材上，侧边预留的卡槽既可以直接卡装在设备内部的导轨条上，也可以通过端面的安装孔用螺丝直接固定在设备安装板上，不需要额外设计转接支架，能减少结构件的物料种类，降低装配复杂度。

　　设计这类挤压铝壳的时候，首先要考虑挤压工艺的成型可行性，所有鳍片的厚度、间距都要符合铝型材挤压的工艺公差要求，鳍片过薄会导致挤压成型时出现填充不满、变形翘曲的问题，鳍片间距过小则会在后续表面处理时出现积液、氧化层不均匀的问题，同时还要兼顾散热面积和结构强度的平衡，一味增加鳍片数量虽然能提升散热面积，但会让壳体整体刚性下降，装配时容易出现变形，导致内部器件安装错位。壳体的内腔尺寸是根据适配器件的最大外形尺寸预留的，内壁和器件之间预留了均匀的间隙，既可以填充导热硅胶垫来降低接触热阻，也能避免器件和壳体硬接触导致的元器件引脚受力断裂问题，壳体两端的端板安装槽也是挤压时直接成型的，后续只需要裁切对应尺寸的端板卡入槽内，就能完成壳体的两端封闭，不需要在壳体上额外加工螺丝孔，减少二次机加工的工序成本。

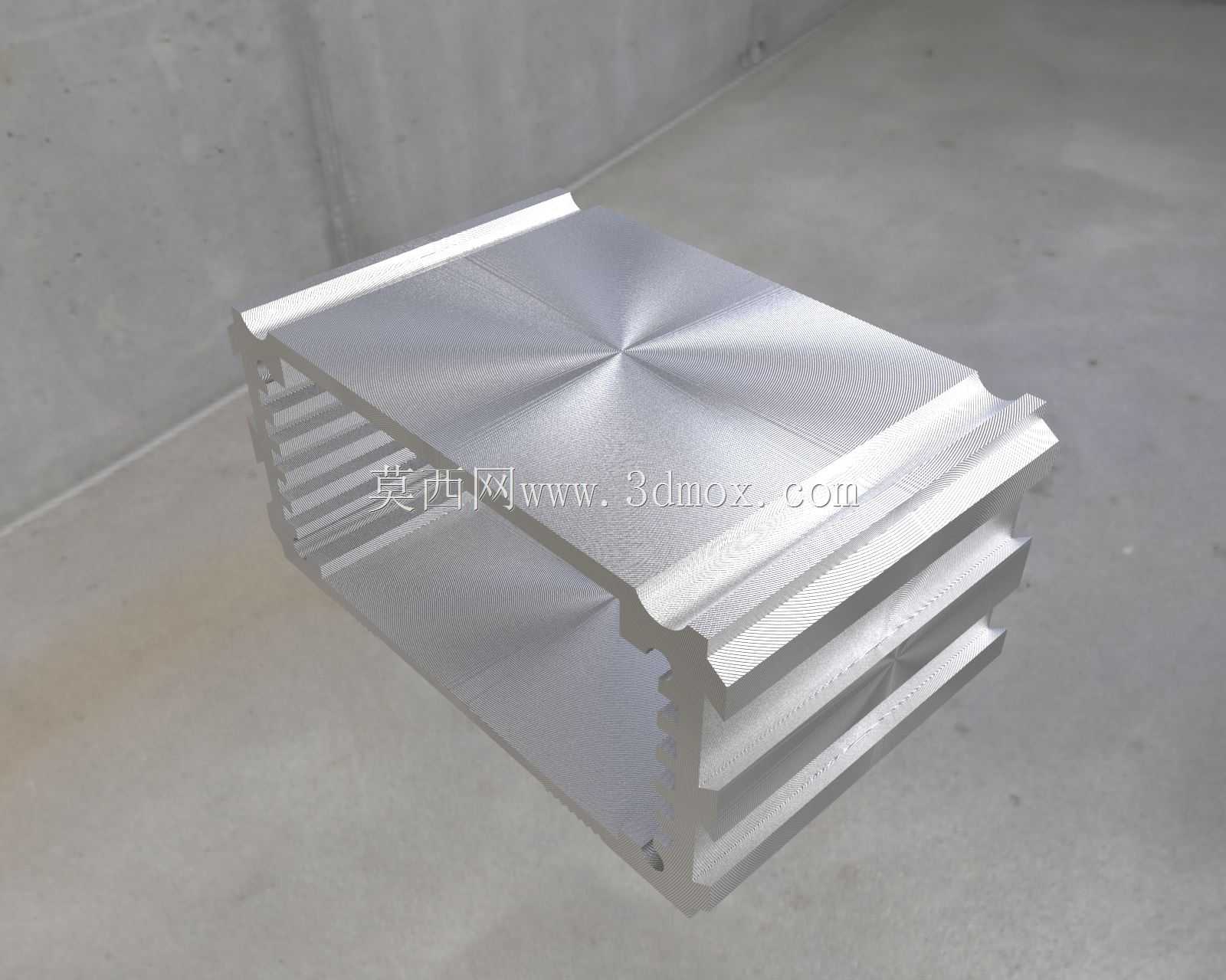

　　从实际选型适配的角度来说，这类一体化挤压铝壳相比拼接式的钣金外壳，生产一致性更好，批量生产时的尺寸公差能控制在更小的范围内，装配时的互换性更强，而且铝材质本身的重量更轻，对于需要控制整机重量的便携式设备来说，比钢制外壳有明显的优势，表面的拉丝处理除了提升外观质感之外，也能在一定程度上提升表面的散热辐射效率，同时增强表面的抗腐蚀能力，在常规的工业环境下长期使用不会出现锈蚀掉屑的问题，不会因为壳体锈蚀产生的碎屑掉落到内部电路板上造成短路故障。另外壳体的边角位置都做了小尺寸的倒角处理，一方面是挤压工艺本身的圆角要求，另一方面也能避免装配操作时锋利的边角划伤操作人员，同时减少壳体在运输周转过程中因为磕碰产生的变形和毛刺。
