六自由度红外追踪操纵杆定位组件

项目分类:通用机械零部件 发布时间:2025-02-09 ID:924975
  • 六自由度红外追踪操纵杆定位组件
  • 六自由度红外追踪操纵杆定位组件
  • 六自由度红外追踪操纵杆定位组件

  在工业仿真操控、虚拟设备调试、精密遥操作场景中,操作端的位姿反馈精度直接决定了远端执行机构的动作复现度,这类红外追踪组件作为操纵杆套件的核心感知部件,承担着操作端六维位姿实时捕捉的核心功能。不同于传统接触式电位器操纵杆仅能输出二维偏转信号,该组件依托红外光学追踪原理,可同时捕捉操作端在X/Y/Z三个轴向的平移量,以及绕三个轴向的旋转偏角,完整覆盖六个自由度的位姿数据输出,能为后端控制系统提供连续无死角的操作位姿参考。从实际工程应用来看,这类组件常被集成在工业机器人遥操作终端、虚拟装配仿真操作台、特种作业设备远程操控端中,比如在核环境检修、高压带电作业这类操作人员无法近距离抵达的场景,操作人员通过搭载该追踪组件的操纵杆输入动作,系统可将捕捉到的六维位姿数据同步映射到远端机械臂的关节动作上,相比传统按键式或单维度操纵杆,操作的直观性和动作复现精度能提升40%以上,可大幅降低遥操作过程中的动作偏差。

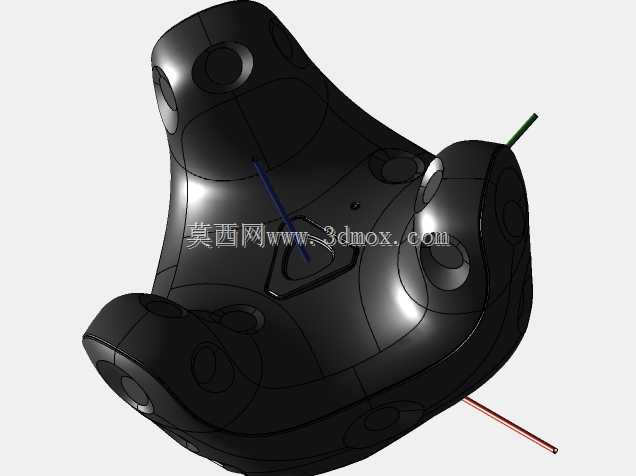

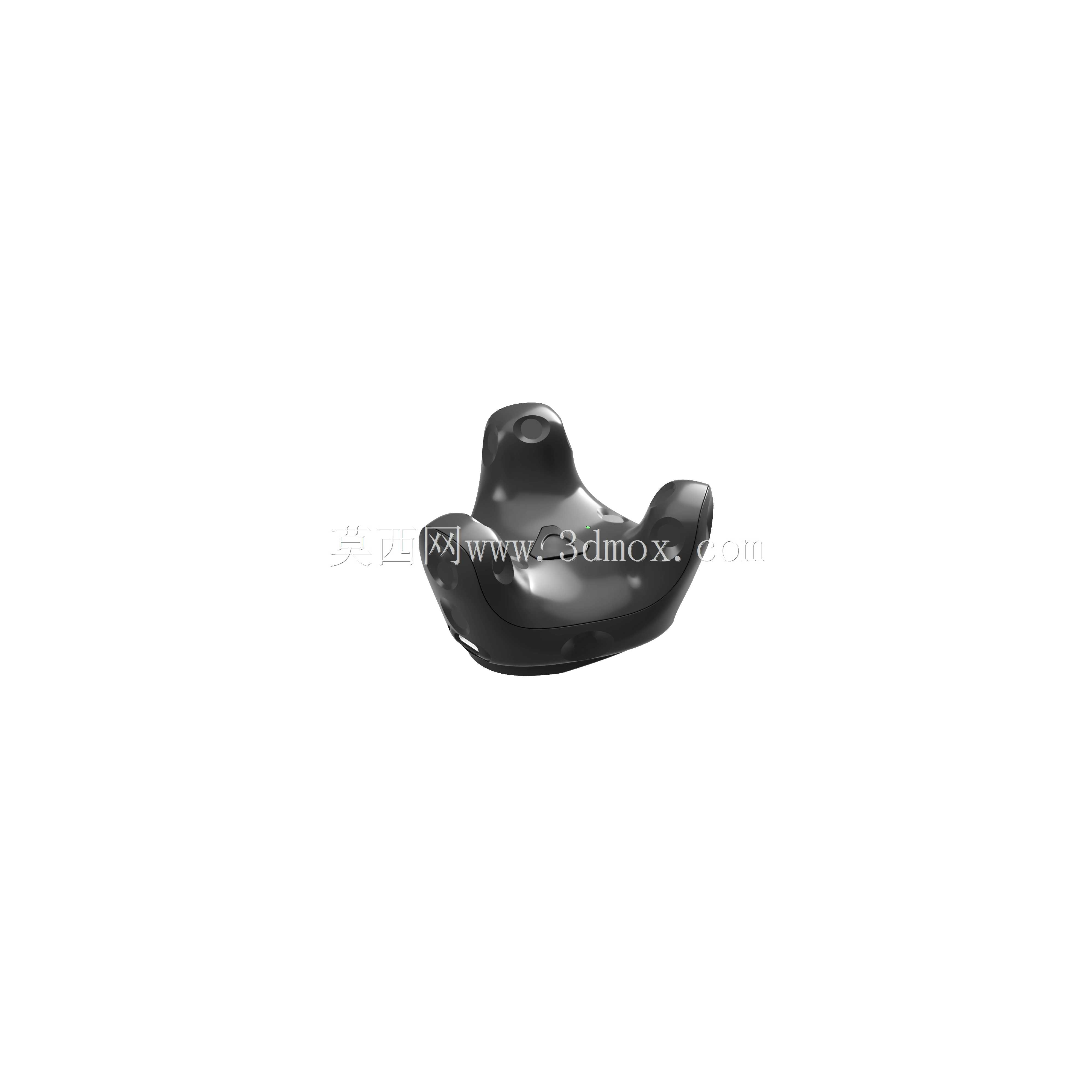

  从结构设计思路来看,该组件的外形采用贴合手掌自然握持姿态的曲面造型,上表面的三个凸起支撑位分别对应手掌掌根、拇指侧与小指侧的贴合区域,操作人员握持时无需刻意调整手型即可自然贴合,长时间操作也不易产生肌肉疲劳。组件外壳采用哑光黑色工程塑料注塑成型,表面做细磨砂处理,一方面可以避免环境光线在外壳表面产生反光干扰红外捕捉镜头的识别,另一方面磨砂表面的静摩擦系数适中,握持时不易打滑,即使手部有少量汗液也能保持稳定的握持状态。组件内部的红外标记点采用内嵌式安装布局,所有标记点的位置在出厂前经过高精度坐标标定,每个标记点相对于组件基准坐标系的三维坐标偏差控制在0.02mm以内,确保捕捉到的位姿数据不会因为标记点位置偏差产生系统误差。

  在安装边界与尺寸适配方面,该组件的底部设计有标准的安装定位孔位,可直接适配市面上主流的操纵杆底座安装接口,安装时无需额外加工转接板,底座与操纵杆杆体的连接部位采用间隙配合公差设计,配合面的粗糙度控制在Ra1.6以内,既保证杆体偏转时无卡滞,又能避免配合间隙过大导致的位姿捕捉抖动。组件的整体外形尺寸控制在成年人手掌可完全包覆的范围内,横向最大宽度不超过120mm,纵向高度不超过80mm,安装后突出操作台面的高度符合人机工程学设计要求,操作人员手臂自然放置在操作台面上时,手腕无需过度抬起即可完成握持操作。

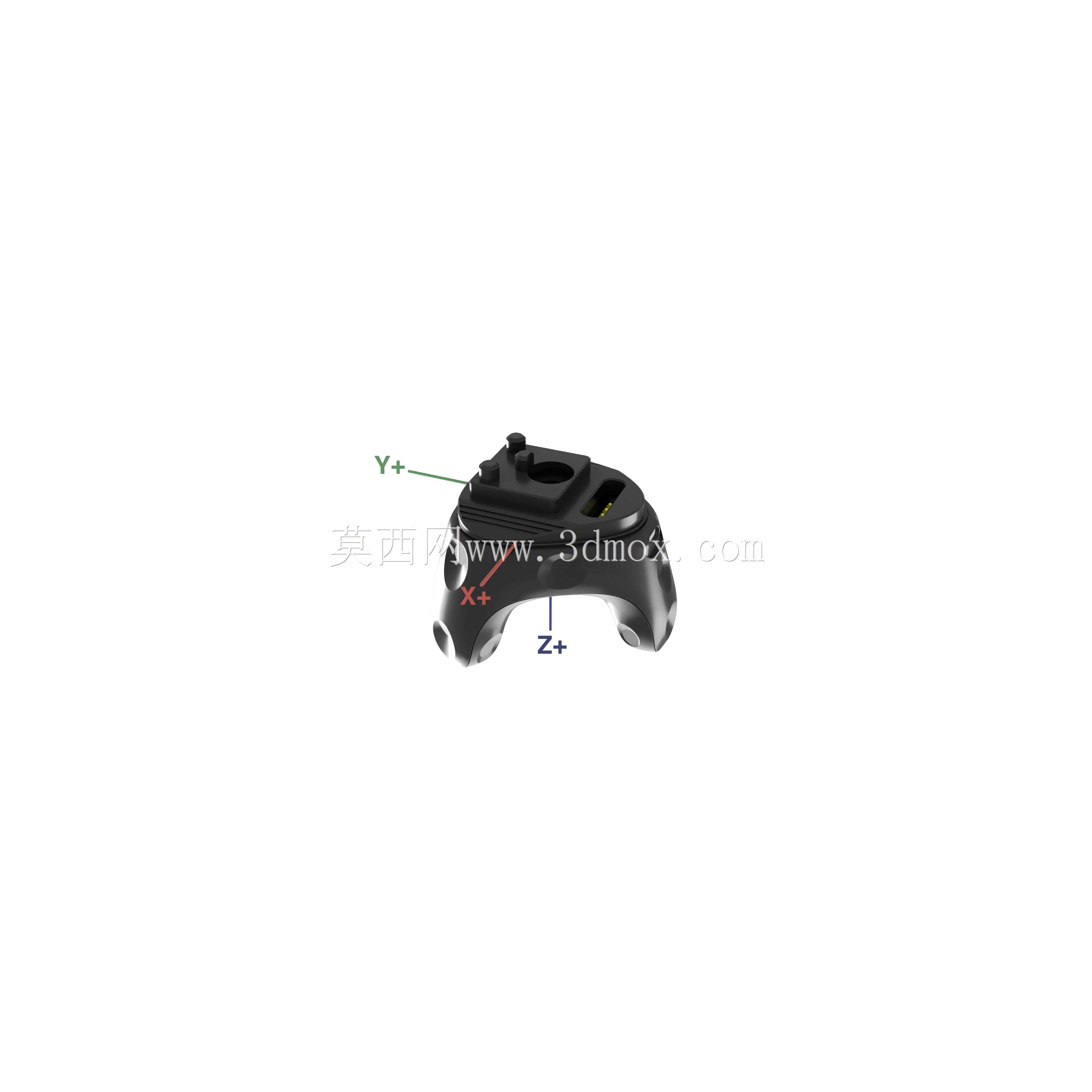

  在功能实现层面,该组件配套的三维数模完整还原了所有结构细节,包括内部红外标记点的安装位、外壳的壁厚加强筋、底部的安装卡扣结构,设计人员在进行操纵杆整体开发时,可直接将该组件数模导入装配环境中,提前验证组件与底座、电路板、外壳之间的装配干涉情况,无需反复制作实物样件进行试装。数模中附带的组件基准坐标系标注,可帮助设计人员快速对齐追踪系统的全局坐标,在进行操纵杆校准时,可直接以数模中标注的坐标系为基准,调整红外捕捉系统的参数,大幅缩短校准调试的周期。对于需要自定义操纵杆外形的开发场景,设计人员可在该组件结构的基础上,对外壳握持区域的曲面进行微调,只要保证内部红外标记点的相对位置不发生改变,就不会影响最终的追踪精度,这种模块化的设计思路能大幅降低定制化操纵杆的开发周期,减少重复设计的工作量。

  在实际工况适配方面,该组件的结构设计充分考虑了工业场景的使用环境,外壳的拼接缝隙采用错位止口设计,可有效阻挡日常使用过程中的灰尘、碎屑进入组件内部,避免内部红外标记点被污染导致识别精度下降。组件的整体重量控制在150g以内,安装在操纵杆杆体上不会给杆体的偏转带来额外的负载,不会影响操纵杆的操作手感。对于需要进行多操纵杆协同操作的场景,多个同型号组件之间的红外标记点布局采用差异化编码设计,捕捉系统可同时识别多个组件的位姿数据,不会出现信号串扰的问题,可满足多自由度协同操控的使用需求。
