日常做PC电源配套结构设计时,最先要卡准的就是标准ATX电源的安装边界,这款电源盒机箱的结构完全适配常规台式机主机的电源安装位,所有安装孔位的位置、孔径都对应标准机箱的固定点位,不需要额外做转接件就能直接装配。从实际使用场景来看,这类电源盒是台式计算机、小型工控机柜、桌面式测试设备供电单元的核心承载外壳,既要把内部的PCB板、变压器、整流模块、滤波电容全部规整容纳在内,还要兼顾散热通风、电磁屏蔽、外部接线的便利性。

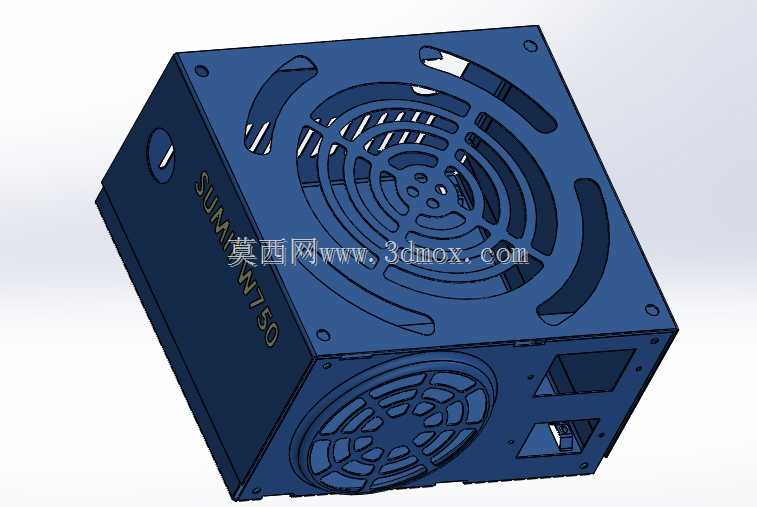

设计这款壳体的时候,首先考虑的是散热风道的合理性,顶面预留的大尺寸风扇安装位,对应12cm标准散热风扇的固定孔,通风栅格做了环形放射状的开孔,既保证足够的通风面积,又不会因为开孔过大降低壳体的结构强度,栅格的筋条宽度经过核算,既能阻挡大尺寸异物进入电源内部,又不会过多阻挡气流,进风方向正对内部的发热元件——也就是主变压器、功率管、整流桥这些核心发热部件,风扇抽风时能直接把热量带出壳体外。侧面同样预留了辅助通风的栅格结构,当高负载运行时,侧面进风可以配合顶面风扇形成更顺畅的对流,避免壳体内局部积热。
壳体的侧边做了电源输出接口的预留位,对应常规ATX电源的市电输入口、电源开关、模组输出接口的安装位置,开孔的尺寸公差控制在钣金加工的常规精度范围内,折弯边做了小尺寸的翻边处理,既可以提升壳体边缘的结构刚度,避免钣金锐边划伤装配人员,也能在安装接口面板时提供定位基准。壳体上印字的区域做了平面预留,不会因为栅格或者加强筋导致标识印刷不平整,品牌标识、功率参数的印刷位置完全符合常规PC电源的标识规范,用户拿到成品后不需要额外处理表面就能直接做丝印。
从安装边界来看,这款壳体的长宽高尺寸完全遵循ATX电源的标准尺寸规范,长度方向预留了内部元件的安装空间,不会出现常规长尺寸电源无法装入小机箱的问题,壳体四个角的固定孔位做了沉台设计,螺丝锁紧后螺丝头不会突出壳体表面,避免安装时螺丝顶到机箱的安装位导致装配间隙不均。壳体的拼接方式采用常见的钣金折弯扣合结构,配合少量的点焊固定,不需要额外的紧固件就能保证壳体的整体刚度,装配时先把内部所有元件固定在底壳上,再扣合上盖锁紧少量螺丝即可完成整机组装,装配效率很高,适合批量生产。
实际做结构验证的时候,这类壳体还要考虑抗形变能力,毕竟电源内部的变压器、散热片重量不小,壳体的板材厚度选用常规的SECC镀锌钢板,折弯处的圆角半径符合钣金加工的最小折弯要求,不会出现折弯开裂的问题,壳体表面不需要额外做喷涂处理,镀锌层本身就有不错的防锈能力和电磁屏蔽效果,能满足3C认证里对电子设备外壳的电磁屏蔽要求。另外壳体上的所有开孔边缘都做了去毛刺处理,避免装配时割伤内部的线材绝缘层,造成短路隐患,风扇安装位的周边做了小的凸台,风扇安装后和壳体表面留有微小间隙,避免风扇运转时和壳体产生共振噪音。
在做配套结构设计时,这款壳体的内部还预留了线材走线的空间,主板供电线、显卡供电线、硬盘供电线的出线位置对应侧面的接口位,不会出现线材弯折半径过小导致的线芯断裂问题,底壳上预留了PCB板的固定铜柱安装位,孔位对应常规电源PCB的安装孔,不需要重新打孔就能直接固定PCB板,对于做电源研发、小批量定制电源的工程师来说,这类标准化的壳体可以大幅缩短研发周期,不需要从零开始做钣金结构设计,只需要根据内部元件的布局微调少量开孔位置就能投入使用。
