双电子线路板焊接支撑载具结构设计

项目分类:变压器/电感器 发布时间:2025-02-09 ID:925035
  • 双电子线路板焊接支撑载具结构设计
  • 双电子线路板焊接支撑载具结构设计
  • 双电子线路板焊接支撑载具结构设计

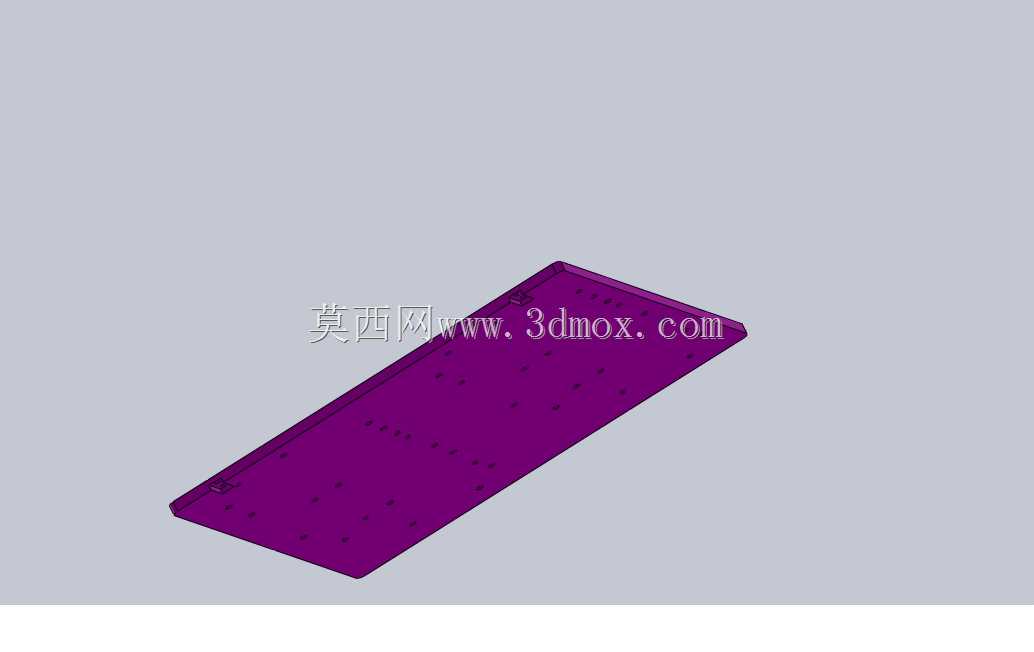

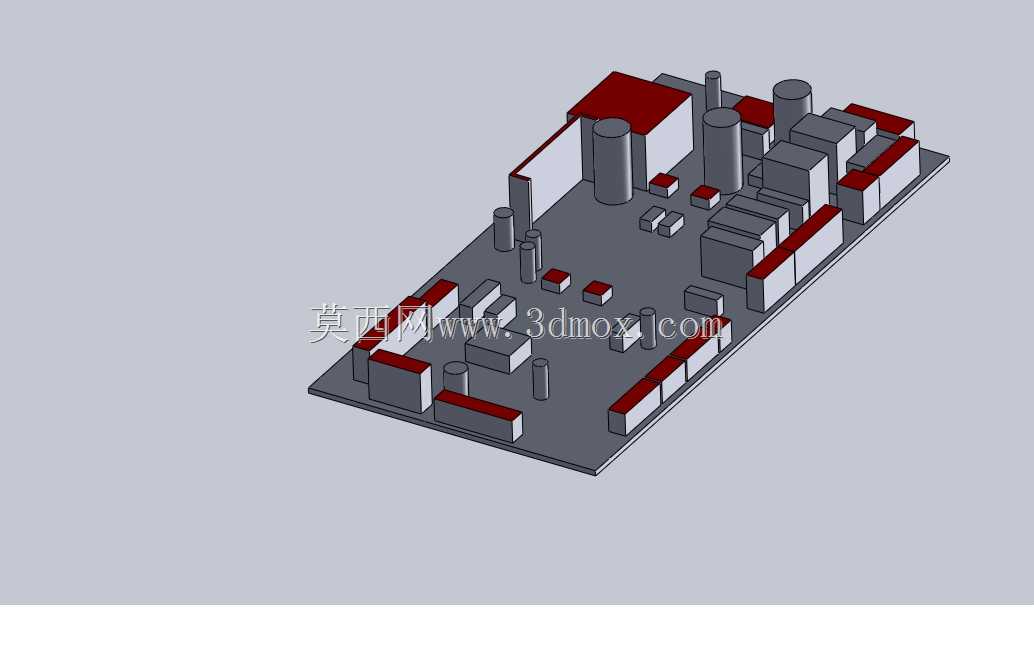

  在电子制造批量焊接工序中,线路板过波峰焊时的元器件移位问题一直是产线良率管控的核心痛点,这款双板支撑载具的设计初衷,就是针对性解决手工插装元器件经过波峰焊槽后,受焊锡浮力、热形变影响出现的位置偏移、引脚浮高问题,适配小批量多品种的电子组件生产场景,可同时搭载两块线路板完成浸焊流程,减少单批次载具流转数量,提升产线换型效率。从结构设计逻辑来看,载具主体采用一体化平板式构型,整体板面根据搭载线路板的元器件布局做了对应网格状支撑筋设计,支撑筋的排布完全避让开线路板底部的插装引脚焊点位置,同时在每一个元器件的对应位置设置了贴合元件本体的支撑格,当线路板放置在载具上进入焊锡液面时,网格筋能够从下方托住元器件本体,抵消焊锡流动带来的上浮力,避免元件在浸焊过程中出现位置滑移,保证焊接后元件的初始设计位置不发生偏移,减少后续补焊、正位的人工工时。

  载具的安装边界设计充分考虑了现有波峰焊生产线的轨道输送宽度要求,整体长宽尺寸匹配常规台式波峰焊设备的轨道夹持范围,两侧边缘做了加厚耐磨处理,避免多次进出焊炉后出现边缘磨损导致的载具卡滞、倾斜问题;板面厚度控制在既能提供足够支撑刚性,又不会过多占用焊锡槽的浸焊高度空间,保证线路板引脚的浸锡深度符合焊接工艺要求,不会出现浸锡过深导致的连焊、或者浸锡过浅导致的虚焊问题。

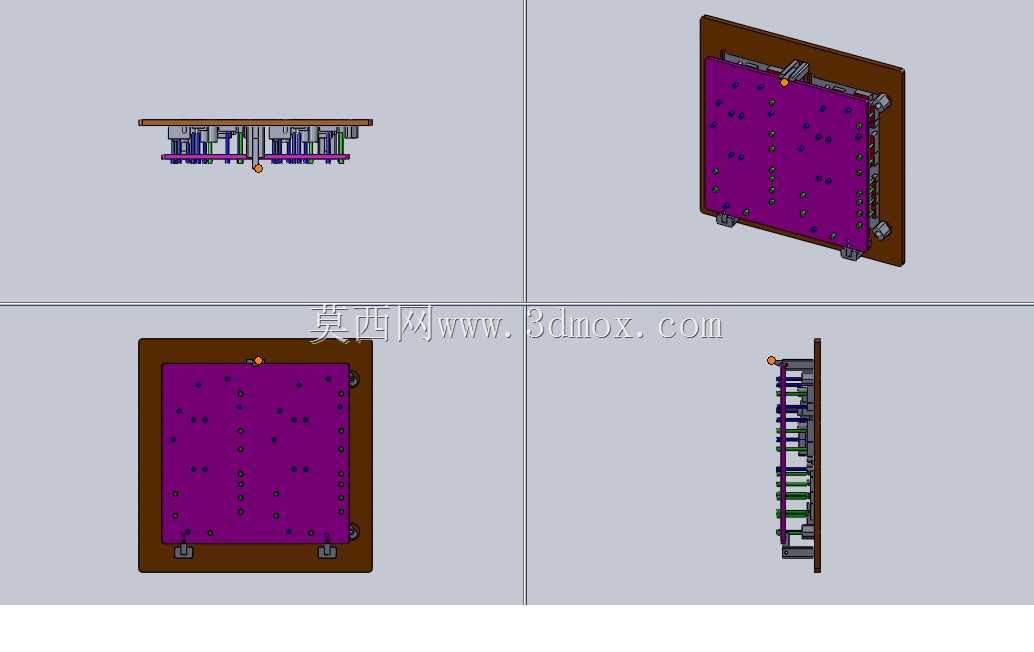

  载具的定位结构采用边角定位凸台设计,线路板放置时可直接通过凸台快速卡入定位,不需要额外的锁紧结构,方便操作人员快速上下料,适配手工插装线的快节奏作业需求;板面的网格开孔除了支撑元件之外,还能够让焊锡产生的助焊剂烟气顺利排出,减少烟气在载具内积聚形成的积碳残留,降低载具的日常清洁维护频次。在实际产线应用中,这类载具通常会根据具体的线路板型号做定制化的支撑格调整,这款通用化的双板支撑结构可以通过更换局部支撑镶件的方式适配不同布局的线路板,减少载具的整体制作成本;载具材质选用耐高温的复合材料,能够承受多次波峰焊的高温环境,不会在高温下出现形变、释放杂质影响焊接质量,板面的平整度控制在0.1mm以内,保证两块线路板放置后处于同一水平高度,浸焊时两块板的引脚浸锡深度保持一致,避免同批次产品出现焊接质量差异。

  从结构细节来看,载具的其中一角做了防呆倒角设计,避免操作人员放反线路板导致的焊接报废,所有网格筋的边缘都做了圆角处理,不会刮伤线路板的阻焊层,也不会在操作人员取放板件时造成划伤;载具整体没有多余的突出结构,堆叠存放时可以平稳叠放,减少产线旁的载具存放空间占用。在手工插装生产线的流转过程中,这款载具可以同时完成插装工序的板件承载、焊接工序的定位支撑,不需要在插装完成后将线路板转移到其他焊接治具上,减少了板件周转过程中的元器件碰掉、移位风险,整个作业流程中板件始终放置在同一载具上,从插装工位到焊接工位再到冷却检测工位,载具全程承载板件,大幅降低周转过程中的质量隐患。针对波峰焊过程中常见的板件热形变问题,载具的背部设计了横向的加强筋结构,在高温环境下依然能够保持整体平面度,不会因为长期受热出现中部拱起的问题,保证线路板在焊接过程中始终保持平整,避免因为板件翘曲导致的部分引脚无法接触焊锡液面的问题。
