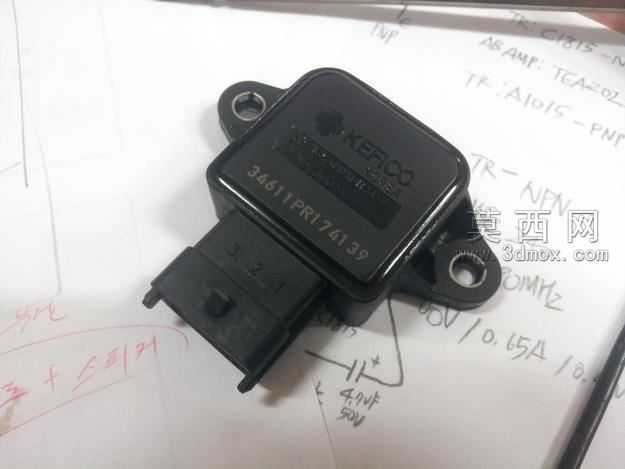

KEFICO节气门位置传感器三维结构设计

本模型为KEFICO品牌节气门位置传感器的三维数字化建模成果，建模过程严格参照实物测绘尺寸与原厂部件规格参数完成，整体比例精准还原实物的外观与装配特征。建模初期先梳理传感器的整体结构逻辑，该部件作为电喷系统的核心感知元件，整体分为接插连接端、主体壳体、安装固定翼、传感转轴端四个核心结构模块，建模时采用自底向上的装配建模思路，先分别完成各子部件的特征构建再完成整体装配约束。主体壳体部分采用实体拉伸结合拔模特征构建，还原工程塑料材质壳体的壁厚均匀特性，壳体表面的安装定位凸台、卡扣限位结构均通过切除与凸台特征精准复刻，保证模型与实物的安装适配性一致。接插端部分重点还原接口内部的插针排布、接口防呆卡槽、密封唇边结构，接插腔体内的三个信号插针按照实物间距排布，接口边缘的防水密封凸棱做了圆角过渡处理，还原注塑件的工艺特征。两侧的安装固定翼采用带安装孔的翼状结构，建模时对安装孔做了沉头特征处理，固定翼与主体壳体的衔接处做了加强筋结构还原，匹配实物的抗振动安装需求。底部的传感转轴端做了轴径限位、密封圈安装槽的细节特征，还原转轴转动的活动空间与密封结构设计。材质渲染阶段，主体壳体赋予哑光黑色工程塑料材质，调整材质粗糙度参数还原注塑件的半哑光表面质感；内部插针赋予黄铜镀金材质，调整金属反射参数还原接插件的导电件光泽；密封唇边部分赋予黑色橡胶材质，调整材质的软质反光特性还原橡胶件的视觉效果。整体模型完成后做了干涉检查，确认各部件装配间隙符合实物装配要求，所有倒角、圆角特征均按照注塑工艺要求做了统一处理，避免出现尖锐棱角不符合生产工艺的问题，模型完整还原了该款传感器适用于现代起亚引擎、Daelim VJF125摩托电喷系统的外观结构特征，可用于电喷系统装配演示、维修教学、零部件选型参考等场景。
