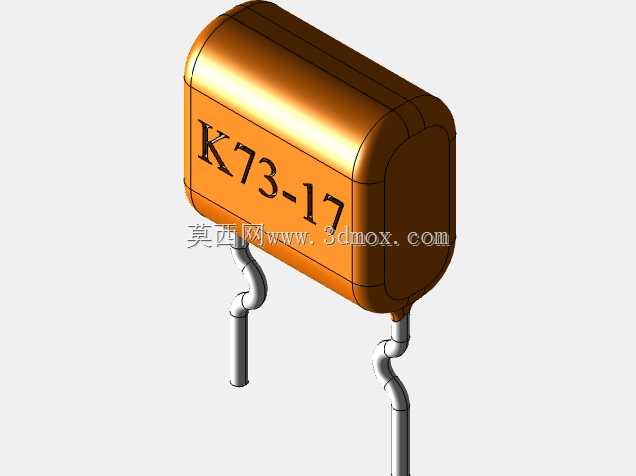

K73-17系列直插式薄膜电容三维结构

　　在民用消费电子、工业控制板卡、低压配电辅助回路的板级电路设计中，直插式薄膜电容是极为常见的被动元件，这类元件承担着直流母线滤波、交流信号耦合、脉冲电流缓冲、尖峰电压吸收的核心作用，不同于贴片电容的高密度贴装场景，直插结构的电容更适配大电流、高耐压的工况，在焊机控制板、家电电源板、工业PLC接口板、老式音频放大设备中都有大量应用。本次还原的K73-17系列电容，是苏式电子元件体系中应用极广的PET薄膜电容型号，这类电容的设计完全围绕板载插装的工况展开，整体采用圆角方壳的封装形式，主体外壳为浸塑绝缘层，呈现出辨识度极高的橙棕色外观，壳体表面直接丝印型号标识，方便生产线上的人工目视核对，避免错料。

　　从结构设计逻辑来看，这类电容的内部采用金属化薄膜卷绕芯子，外部整体用绝缘胶带紧密包裹，两端填充环氧树脂做密封处理，一方面可以隔绝外界潮气、粉尘侵入内部芯体，避免长期使用过程中出现绝缘性能下降、容量漂移的问题，另一方面环氧树脂的固化结构可以牢牢固定内部芯子，在设备运输、长期振动的工况下，不会出现芯子移位、引脚脱焊的故障。引脚部分采用镀锡铜质硬引线，预先做了打弯成型处理，两个引脚的间距严格匹配通用PCB板的孔位设计标准，插装时可以直接穿过印制板的安装孔，不需要额外整形，适配波峰焊、手工焊等多种焊接工艺，引脚的直径、露出长度都经过标准化设计，既保证焊接后的机械强度，也不会因为引脚过粗造成PCB孔位损伤，或是过细导致载流能力不足。

　　在实际选型应用中，这类电容可以稳定工作在直流、交流、脉动电流的电路环境中，也可承受短时间的脉冲电流冲击，不会像电解电容那样存在电解液干涸、寿命随温度骤降的问题，长期使用的容量稳定性更优，在对可靠性要求较高的工业控制回路中，往往会优先选用这类结构的电容做回路保护、信号耦合使用。建模过程中，需要严格把控几个核心的安装边界尺寸：首先是主体壳体的长宽高参数，要匹配实际元件的外形公差，避免在PCB装配时出现和周边元件干涉的问题；其次是引脚的成型角度、伸出长度、中心间距，这部分尺寸直接决定了元件能否顺利插装到PCB上，引脚的弯曲弧度要符合实际加工的折弯半径，不能出现直角死折，避免建模结构和实际生产的元件形态出现偏差；最后是壳体表面的标识位置、圆角过渡的弧度，这些细节虽然不影响装配性能，但直接决定了三维模型的写实度，在做整机数字样机的可视化展示、装配工艺仿真时，这些细节的还原度会直接影响整体的仿真效果。不同于贴片元件的编带包装设计，这类直插电容通常采用散装或者编带立式包装，在板级装配时，无论是手工插件还是自动插件机都可以适配，引脚的可焊性镀层经过处理，在常规的焊接温度曲线下不会出现镀层脱落、虚焊的问题。在电路功能层面，这类电容的损耗角正切值较低，高频特性优于普通的铝电解电容，在高频脉冲回路中不会出现严重的发热问题，同时其自愈特性可以在内部出现轻微击穿时自动恢复绝缘性能，大幅提升电路的长期可靠性，避免单点故障造成整个设备停机。

　　建模时还要注意壳体两端的密封结构形态，环氧树脂填充部分的端面不是完全平整的平面，存在轻微的填充弧度，引脚和壳体衔接的位置有密封胶的过渡结构，这些细节如果忽略，模型的真实感会大打折扣，在做数字孪生场景的板卡展示时，很容易和实际元件产生视觉差异。对于结构设计工程师而言，这类标准电子元件的三维模型不需要做参数化的结构创新，核心是精准还原实际元件的所有安装边界、外形特征，保证在PCB布局阶段可以准确评估元件的占位空间，核算和周边接插件、散热片、大型元件的安全距离，避免在样机打样阶段才发现元件干涉、无法插装的问题，减少设计迭代的次数，缩短产品的开发周期。
