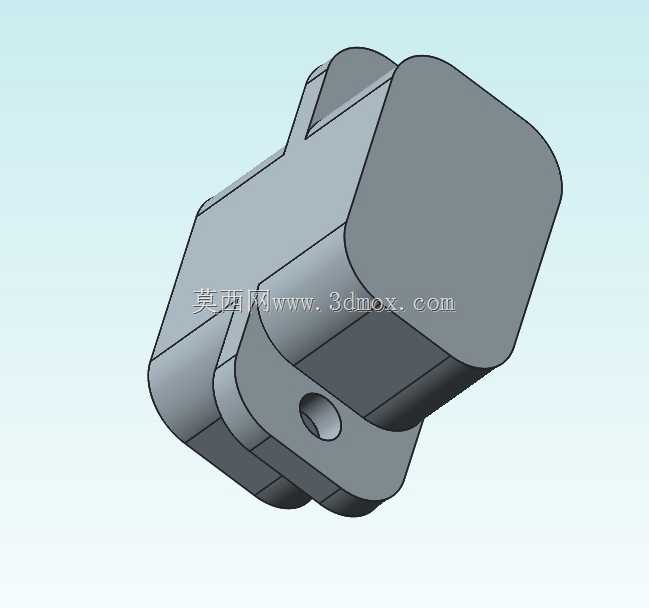

欧米茄SMTC-9热电偶连接器结构建模

　　在工业测温回路的现场布线作业里，热电偶连接器是补偿导线与测温端、采集端之间实现快速对接的核心部件，这款SMTC-9型连接器的三维建模，完全围绕现场实际装拆需求、安装空间约束展开，没有做多余的装饰性结构，所有几何特征都服务于实际使用功能。从结构功能来看，这款连接器采用公母对插的卡扣式锁紧设计，主体外壳采用耐高温工程塑料的等效结构建模，外壳上的定位凸台与凹槽做了对应公差匹配的结构预留，插合时可以自动对齐极性，避免热电偶正负极接反导致的测温数据反向错误，这一点在K型、J型等不同分度号的热电偶接线场景里尤为重要，现场施工人员不需要反复核对线序，靠机械定位就能完成正确对接。

　　外壳侧面预留的安装孔是贯穿式光孔结构，适配M3规格的盘头螺钉，可以直接固定在设备面板、接线盒侧壁或者测温支架上，安装孔的位置做了局部加厚处理，避免螺钉锁紧时外壳出现应力开裂，这个细节是参考了现场使用中常见的塑料件锁紧失效问题做的结构优化，加厚区域的厚度比周边壳体厚1.2mm，足够承受常规手动螺丝刀的锁紧力矩。建模过程中，对插界面的密封槽结构也做了还原，槽体宽度1.5mm，深度1mm，适配直径1.8mm的硅橡胶密封圈，装插后可以达到IP40的防护等级，能够阻挡车间环境里的金属粉尘、切削液飞沫进入接插端面，避免接触电阻变大导致的测温误差。整体外形的边角全部做了R1.2的圆角处理，没有尖锐棱角，一方面是注塑成型工艺的脱模需求，另一方面也避免现场布线时划伤操作人员的手部、割破补偿导线的绝缘层。从安装边界来看，这款连接器对插完成后的总长度控制在32mm以内，最大外轮廓宽度18mm，厚度12mm，属于紧凑型接插件，适合在密集布线的温控柜、小型设备测温点使用，不会占用过多的布线空间，相邻两个连接器并排安装时的中心距只需要留20mm就可以满足手指插拔的操作空间，不需要额外预留工具操作位，徒手就能完成装拆。

　　在接线端的结构设计上，内部的接线端子槽做了防呆设计，不同极性的端子槽宽度有0.5mm的差值，对应的端子片无法反向插入，从结构上彻底杜绝接线错误的可能，端子压接区域的空间预留了足够的导线穿入空间，适配线径0.3-0.8平方的热电偶补偿导线，压接后导线的绝缘层可以伸入壳体内部3mm，避免导线线芯外露造成的短路风险。建模时特意还原了外壳表面的防滑纹理区域，在插拔操作的手指接触位置做了微凸的防滑筋，筋条高度0.3mm，间距2mm，即使手上沾有少量油污或者汗液，也能顺利插拔，不会出现打滑的情况。另外，连接器尾部的出线口做了喇叭口导向结构，导线从尾部引出时不会被壳体边缘的锐边割破绝缘层，喇叭口的倒角为C1，足够平滑过渡。

　　在实际工业场景里，这类热电偶连接器广泛应用在注塑机料筒测温、工业炉温检测、电机绕组测温、冷链设备温度采集等场景，相比传统的螺丝压接式接线柱，这种快插式连接器可以大幅缩短现场接线、检修的时间，更换测温元件时不需要重新剥线压接，直接拔插就能完成更换，尤其适合需要频繁更换测温探头的试验设备、移动测温装置使用。建模过程中没有对内部的金属导电端子做过度简化，端子的接触弹片结构按照实际接触压力要求做了等效建模，弹片的翘起高度预留了0.8mm的压缩量，插合后可以提供足够的接触压力，保证接触电阻稳定在毫欧级，避免因为接触不良导致的测温信号波动。外壳的分模线位置按照实际注塑工艺做了对齐处理，分模线位于壳体侧面的中心位置，没有错位的结构特征，符合注塑件的生产工艺要求，不会出现建模结构与实际生产工艺冲突的问题。对于需要做设备布线仿真、结构装配干涉检查的设计人员来说，这个模型的外轮廓尺寸、安装孔位、对插行程都和实物保持一致，可以直接导入装配体中做干涉检查，不需要再额外调整尺寸，能够有效减少结构设计阶段的校对工作量。
