STIM210多轴陀螺仪传感模块结构设计

　　在惯导系统、无人装备、高精度工业测控场景中，多轴陀螺仪模块是姿态感知、运动状态解算的核心硬件单元，STIM210这类高性能多轴陀螺模块的结构设计，直接决定了器件在复杂工况下的测量精度与长期运行可靠性。从实际工程应用来看，这类模块常被集成在无人机飞控系统、车载组合导航单元、工业机器人关节姿态反馈、精密转台校准设备中，需要在宽温变、强振动、多电磁干扰的环境下保持稳定的角速度测量输出，因此结构设计上的每一处细节都要匹配实际使用场景的严苛要求。

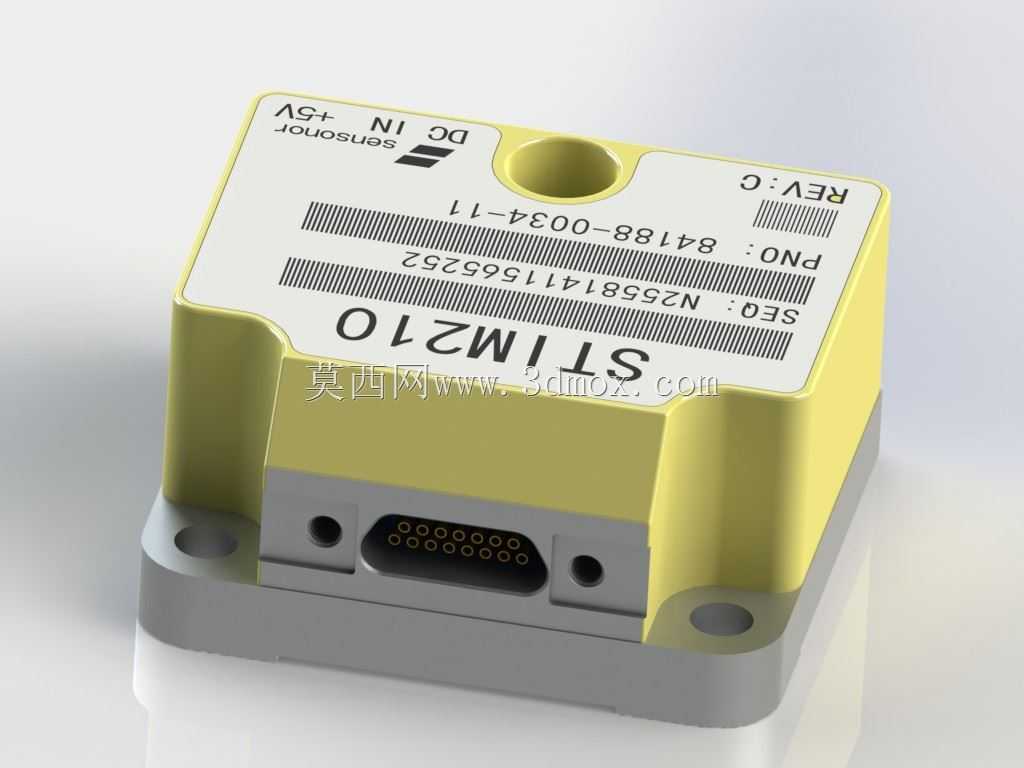

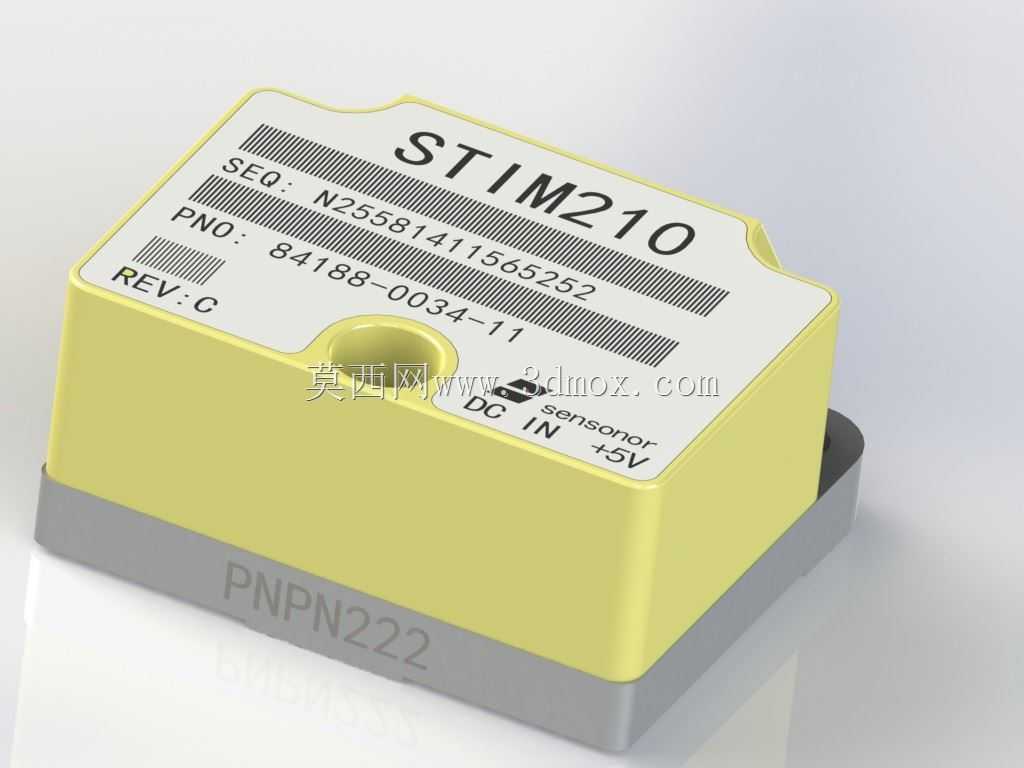

　　从外形与安装边界来看，该模块采用带安装法兰的金属基座设计，基座两侧预留了标准沉头安装孔，安装孔位的中心距、沉孔深度都做了统一公差约束，能够适配行业内通用的安装支架尺寸，不需要额外做转接件即可完成固定，安装时仅需匹配对应规格的内六角螺丝即可完成锁紧，锁紧力矩范围做了明确限定，避免应力过大导致基座形变影响内部传感核心的对准精度。模块主体外壳采用硬质阳极氧化的铝合金材质，既能够实现足够的结构强度，抵御外部冲击与挤压，又能实现良好的电磁屏蔽效果，隔绝外部电磁噪声对内部敏感测量单元的干扰，外壳表面的标识区域采用激光蚀刻工艺，标注了引脚定义、版本序列信息，不会因为长期使用中的摩擦、油污侵蚀导致标识模糊，方便现场运维时的器件识别与接线核对。

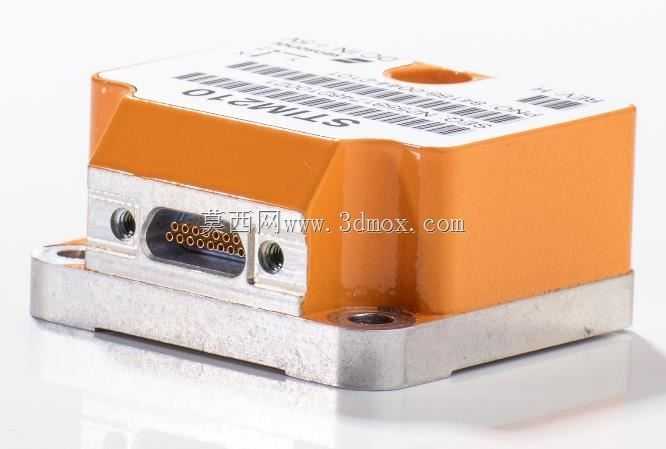

　　接口部分采用高密度微矩形连接器，连接器引脚做了镀金处理，能够保证长期插拔接触的可靠性，连接器的安装位置做了下沉式设计，连接器端面略低于外壳基座平面，能够避免安装过程中磕碰导致连接器引脚变形，同时接口周围做了密封槽预留，可根据使用场景需求加装密封胶圈，实现IP67级别的防护能力，适配户外、高湿、多粉尘的使用场景。模块顶部预留了一个定位基准孔，该孔与内部传感核心的测量坐标系做了严格的位置度校准，在系统集成时可以通过该基准孔配合定位销，快速完成模块与安装载体的坐标系对准，减少后续系统标定的工作量，降低安装对准误差带来的测量偏差。

　　从设计思路层面，整个模块的结构布局遵循了“核心敏感单元居中、外围电路环绕、结构应力隔离”的原则，内部的陀螺敏感核心通过柔性减振结构与外壳基座连接，能够过滤外部高频振动对测量信号的干扰，避免振动耦合导致的测量噪声增大；内部电路板采用分层堆叠设计，电源处理电路、信号采集电路、数字输出电路做了物理分隔，减少电路内部的串扰，同时电路板与外壳之间预留了足够的散热间隙，模块工作时产生的热量可以通过金属基座快速传导到安装载体上，不需要额外加装散热装置即可满足宽温度范围下的工作要求。

　　在实际选型与集成过程中，结构设计人员可以直接基于该三维模型完成安装空间的校核，提前预留接线的弯折半径，确认安装孔位的匹配度，避免在系统装配阶段出现空间干涉、安装孔位不对中的问题；同时模型还原了外壳的所有细节特征，包括标识区域的位置、连接器的引脚排布、安装孔的公差带，能够直接用于系统的数字孪生建模，完成整机的模态仿真、热仿真分析，提前预判模块安装后的振动响应、温度分布情况，优化整体系统的结构布局。不同于普通民用级陀螺模块，该类工业级高精度陀螺的结构设计没有多余的装饰性特征，所有的外形结构、凸起、开孔都服务于实际功能需求，比如顶部的定位孔、基座的安装沉台、接口的下沉设计，都是经过多代产品迭代验证后保留的功能性结构，能够在紧凑的体积下实现最高的测量稳定性与环境适应性，满足高精度惯导应用场景的严苛使用要求。
