机械传动用组合式滑轮组件结构设计

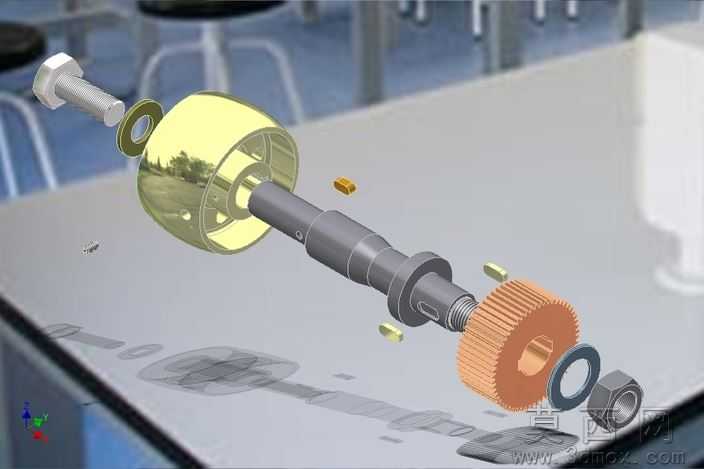

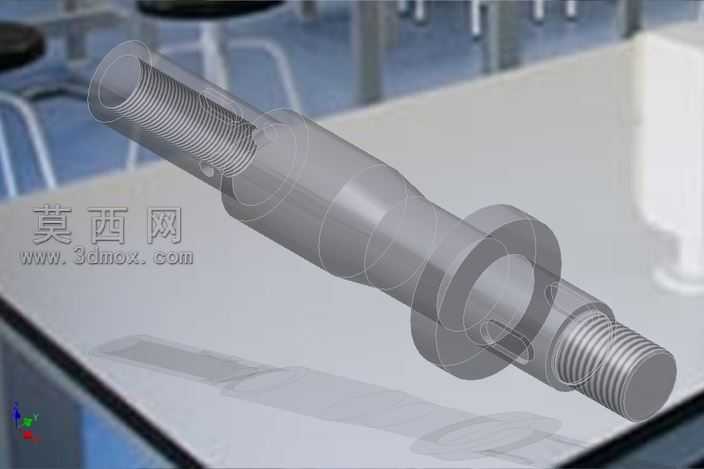

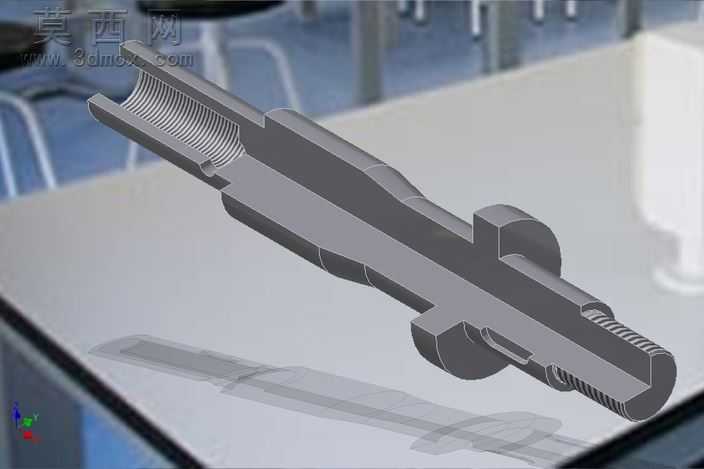

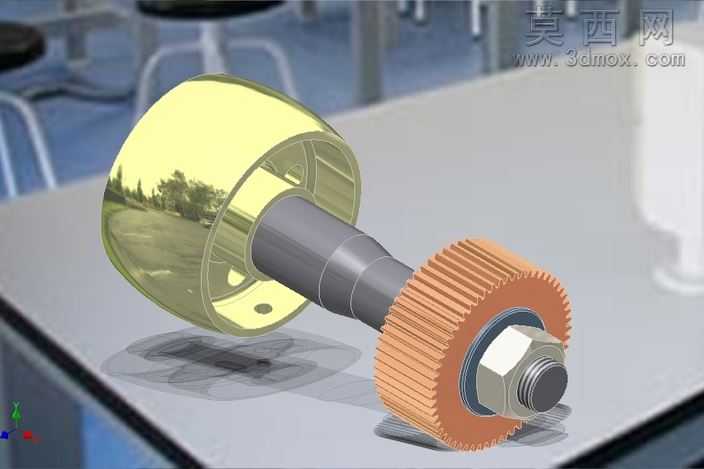

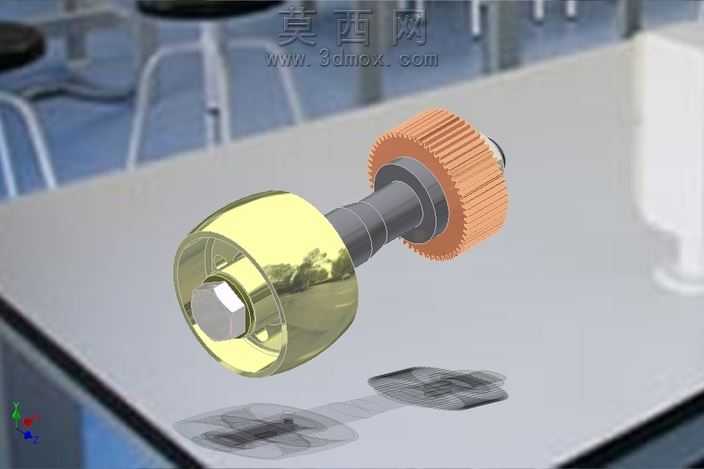

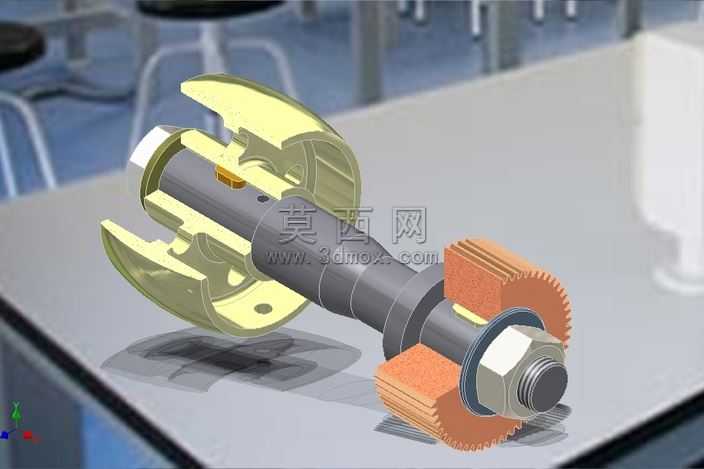

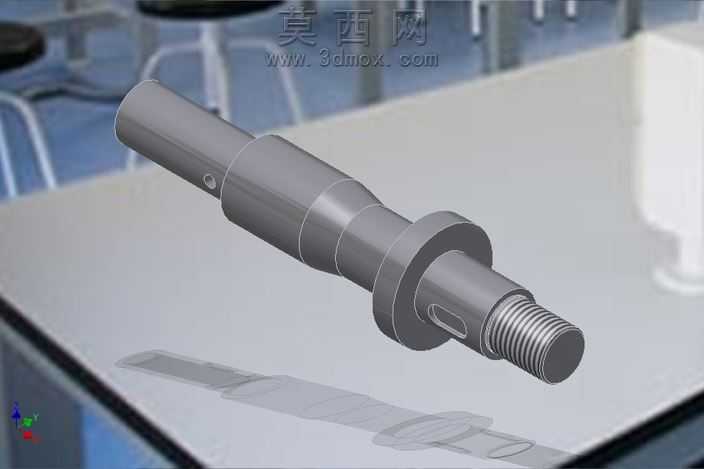

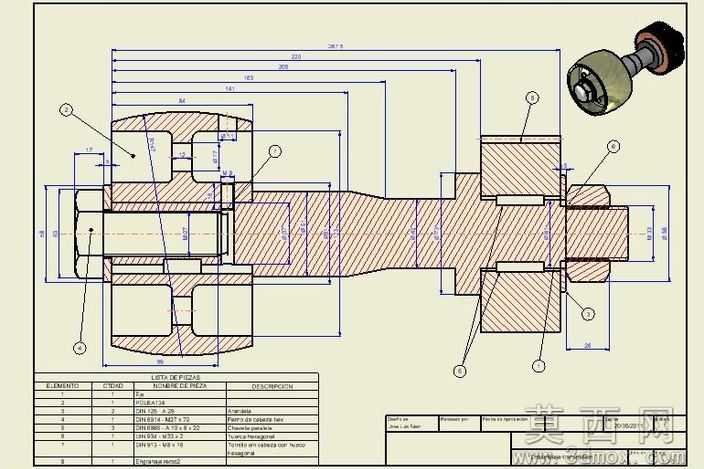

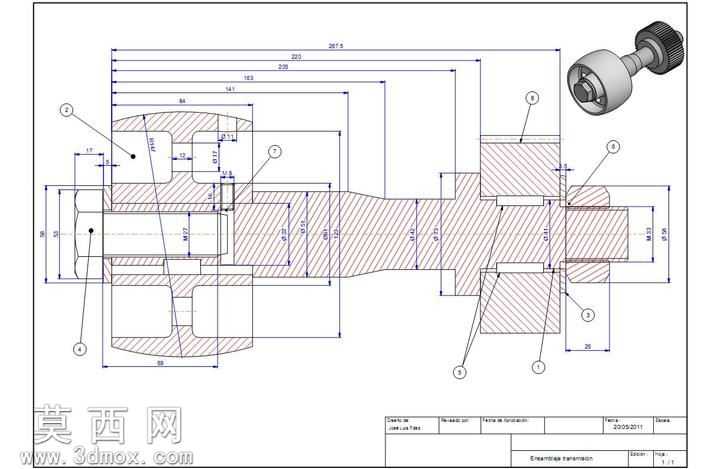

该传动装置滑轮组件采用三维参数化建模方式完成整体构建，建模过程中先对核心传动部件进行基准定位，以中心轴为装配主基准，依次完成轮体、啮合齿圈、锁紧螺母、定位衬套等零件的特征搭建。建模阶段严格遵循机械传动配合公差要求，对滑轮的轮槽曲面、齿圈的渐开线齿形、轴段的配合轴径都进行了精准的参数化约束，保证各零件装配后无干涉，可实现预期的传动动作。材质渲染环节针对不同零件的实际应用材质做了区分设置：中心轴采用调质合金钢材质，赋予金属磨砂质感，还原机加工后的表面粗糙度效果；啮合齿圈采用工程塑料与金属嵌件结合的材质表现，外侧滚花部位做了细微的凹凸纹理处理，还原手动调节轮的防滑触感；端部的配重轮体采用亮面镀铬金属材质，添加真实的环境反射效果，突出金属件的光洁质感；锁紧螺母部位做了发黑处理的材质表现，与镀铬部件形成鲜明的视觉区分，方便快速识别不同功能的构件。结构设计上，该组件将滑轮传动与齿轮啮合传动进行集成，中心轴贯穿所有回转零件，通过轴肩与锁紧螺母实现轴向定位，齿圈与滑轮主体采用键连接传递扭矩，既可以通过绳索绕滑轮实现远距离力的传递，也可以通过端部齿圈与配套齿轮啮合实现精准的转速匹配，整体结构紧凑，装配层级清晰，各零件的拆卸路径合理，符合机械传动部件的装拆维护要求。设计思路上参考了早期机械绘图中的经典传动结构，将传统滑轮的导向功能与齿轮的定比传动功能进行整合，减少了传动链路中的零件数量，降低了整体装配复杂度，同时对轮体的配重做了优化，端部的厚壁轮体可以提升回转过程的转动惯量，让传动过程更加平稳，减少运行过程中的速度波动，适配对传动平稳性有一定要求的轻载传动场景。渲染阶段采用室内工业场景作为展示背景，通过柔和的侧光打亮组件的结构细节，对轮槽、齿形、螺纹等细小特征做了重点光影表现，让观看者可以清晰识别各部分的结构形态与配合关系，完整呈现该传动滑轮组件的设计细节与功能特点。
