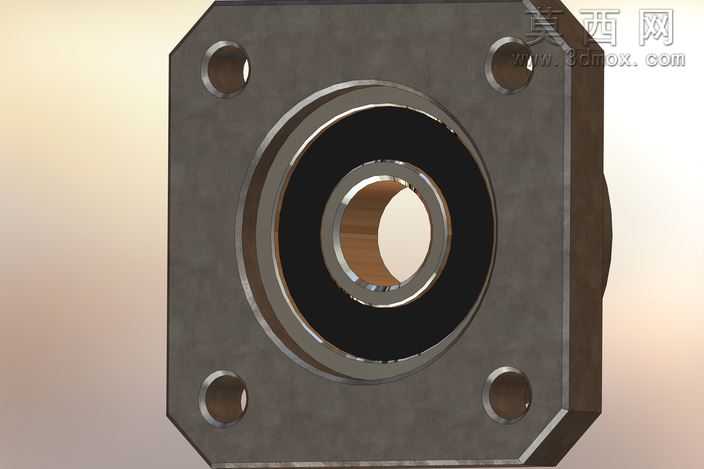

FF12端滚珠丝杠支撑轴承座三维设计

本作品为FF12端滚珠丝杠配套支撑轴承座的三维建模设计，建模过程严格遵循机械设计标准规范，以SolidWorks为核心建模工具，采用自底向上的建模思路完成整体结构搭建。首先基于滚珠丝杠端部支撑的安装尺寸要求，绘制法兰安装面的基准草图，精准定位四个安装孔的中心距、孔径参数，采用拉伸凸台命令生成方形法兰基体，对法兰边角做倒角处理去除锐边，符合实际加工的工艺要求。随后针对轴承安装位进行同轴度约束的特征创建，精准绘制轴承外圈配合的内孔台阶，保证内孔与法兰安装面的垂直度公差要求，在内孔与法兰端面的衔接处加工退刀槽结构，满足轴承压装时的装配工艺需求，避免装配干涉。建模过程中对所有安装孔做沉头孔特征处理，匹配对应规格内六角螺栓的安装尺寸，保证螺栓安装后端面与法兰面齐平。材质渲染阶段，法兰基体采用铸铁材质参数，调整表面粗糙度参数还原铸铁件哑光略带颗粒的金属质感，轴承配合位的内孔表面做精加工面的材质处理，呈现光亮的金属切削纹理，内置的轴承部分分别对内外圈设置轴承钢材质、保持架设置黑色工程塑料材质、滚动体设置高亮轴承钢材质，还原真实轴承的材质层次。结构设计上充分考虑滚珠丝杠端部支撑的受力特性，法兰厚度经过受力校核保证支撑刚性，轴承安装孔的台阶高度匹配对应轴承的宽度尺寸，确保轴承压装后轴向定位精准，整体结构紧凑，安装孔位布局合理，能够直接适配FF12规格滚珠丝杠的端部固定支撑需求，可直接用于自动化设备、数控设备的传动机构设计参考，建模过程中所有特征均保留参数化编辑属性，可根据实际使用需求调整安装尺寸、孔径参数，适配不同规格的丝杠支撑场景，模型的装配关系完全符合实际机械装配逻辑，不存在干涉特征，可直接导出工程图用于生产加工参考。
