1/4W直插色环电阻三维数字模型

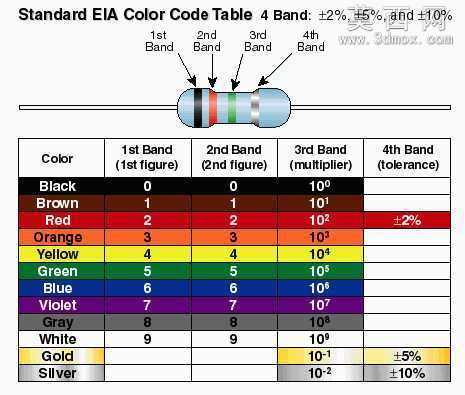

本模型为1/4W额定功率直插色环电阻的三维数字建模成果，建模过程以真实量产碳膜电阻的实物尺寸为基准，在SolidWorks软件中完成全参数化结构搭建，精准还原了该规格电阻的全部结构特征。建模首先从核心的电阻基体部分入手，依据1/4W电阻的标准外形尺寸，绘制两端带圆弧过渡的椭圆柱基体轮廓，通过拉伸凸台命令生成电阻的陶瓷基体主体，基体两端预留与引脚衔接的圆形安装凸台，凸台直径与引脚直径做过盈配合的尺寸匹配，还原真实电阻的引脚压接结构。引脚部分采用扫描特征完成建模，首先绘制引脚的中心路径：从基体凸台端面垂直向下延伸，再做圆弧弯折过渡，最终形成水平段的标准成型引脚形态，扫描截面采用标准直径的圆形轮廓，精准还原金属引脚的圆柱形态，同时对引脚与基体衔接的位置做微小的圆角过渡处理，模拟真实元件生产过程中引脚压接后的包覆结构，避免生硬的直角衔接带来的失真感。色环标识部分采用包覆特征实现，在电阻基体的圆柱曲面上，按照四色环电阻的标准间距绘制四个等宽的环形区域，分别赋予对应色环的材质属性，还原色环电阻的标识特征，色环的宽度、间距均严格参照实物比例设置，确保模型的识别度与真实元件一致。材质与渲染环节，电阻陶瓷基体部分赋予深蓝色哑光陶瓷材质，调整材质的粗糙度参数模拟陶瓷外壳的微磨砂质感，避免过度反光带来的塑料感；金属引脚部分赋予镀锡金属材质，设置较低的粗糙度与适中的金属度，还原镀锡引脚的半光亮金属质感，同时在引脚弯折处添加轻微的磨损质感细节，提升模型的真实感；色环部分分别赋予对应颜色的哑光涂层材质，与基体材质形成清晰的视觉区分。模型整体结构完整，无多余的冗余特征，所有特征均采用参数化尺寸驱动，可根据不同功率电阻的尺寸参数快速调整生成对应规格的电阻模型，可用于电子电路装配仿真、PCB三维布局演示、电子类教学课件素材、产品爆炸图装配展示等场景，模型的装配基准面设置在两个引脚的末端端面，可直接导入各类PCB设计软件完成板级装配的布局验证，还原直插元件在电路板上的实际安装高度与占位尺寸。
