小型交流发电机线圈绕制承载工装结构

　　在小型低压交流发电机的批量维修与小批量试制场景中，线圈绕制环节的工装适配性直接决定绕组成型精度与后续定子装配效率，这款线圈绕制承载结构正是针对120瓦级早期交流发电机的绕组加工需求设计的专用工装。从实际加工场景来看，小型发电机维修作业中常遇到原装绕线工装缺失、通用绕线夹具无法匹配特定线圈轮廓的问题，手工绕制的线圈往往存在排线松散、轮廓尺寸超差的问题，装入定子腔时容易出现绝缘层刮损、绕组端部突出无法合盖的故障，这款工装的核心作用就是在绕线过程中为漆包线提供精准的轮廓限位，保证绕制完成的线圈外形与定子腔的安装空间完全匹配。

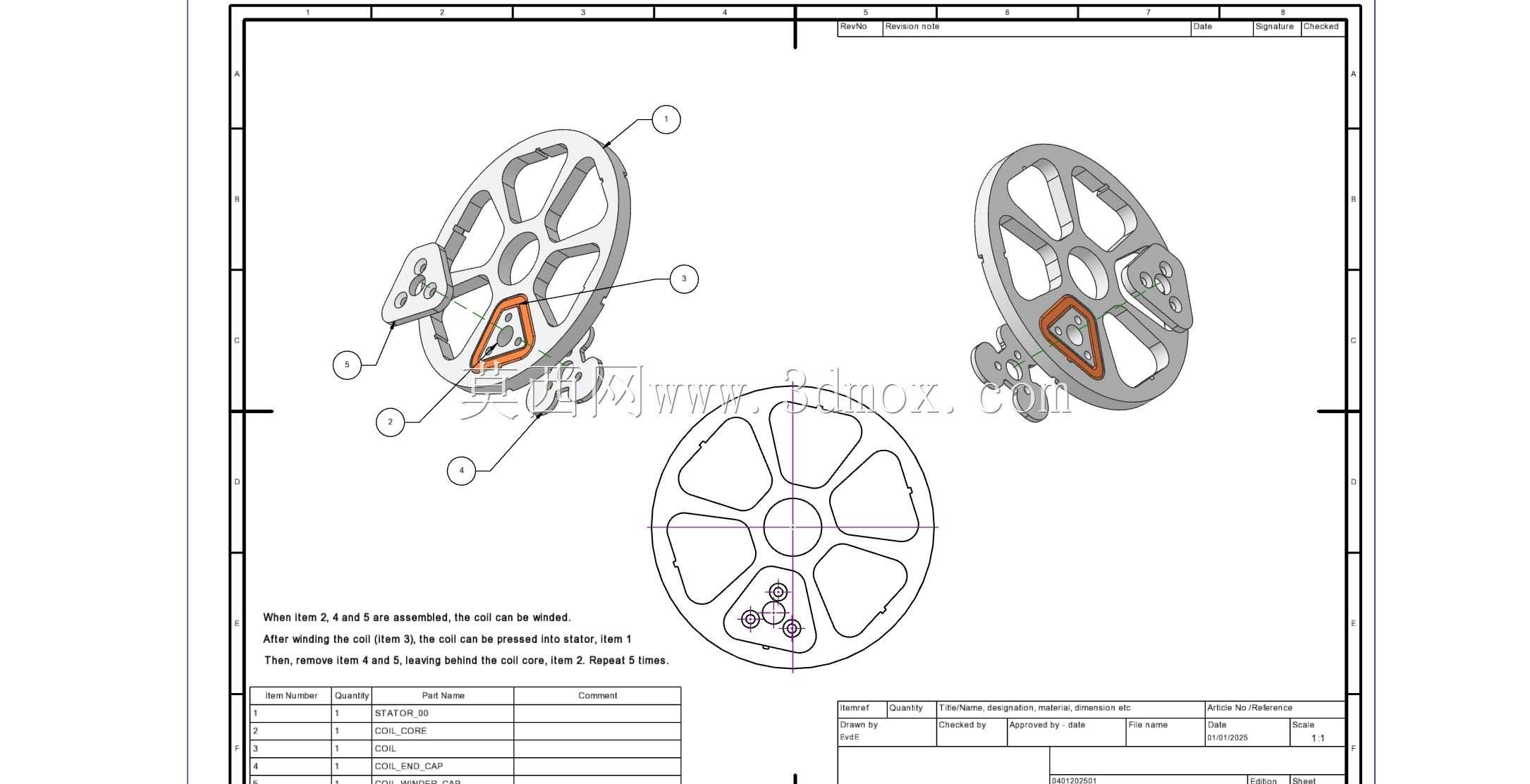

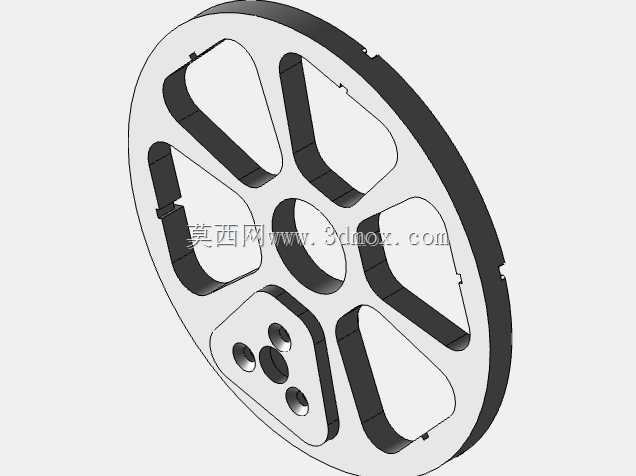

　　结构设计上，工装主体采用轮辐式镂空结构，外圈为连续的环形限位边，高度刚好匹配线圈的设计绕制厚度，绕线过程中漆包线逐层堆叠在外圈限位边形成的围挡内，不会出现排线向外滑脱的问题；内部的六处辐条式支撑筋在保证整体结构刚性的同时，尽可能去除了非必要的实体材料，既降低了工装自身重量，也减少了绕线完成后线圈与工装的接触面积，方便后续脱模操作。工装下部延伸出的三角状安装定位段是整个结构的安装基准，上面开设的三处不同孔径的安装孔分别对应不同的功能：中心大孔用于穿入绕线机的驱动主轴，传递绕线转动的扭矩，两处小孔为定位销孔，与绕线机主轴端的定位销配合，避免绕线过程中工装与主轴出现相对滑动，保证绕线张力稳定。

　　安装边界方面，工装的最大外圆直径严格匹配对应发电机定子腔的内径尺寸，绕制完成的线圈外径与定子腔内径的配合间隙控制在0.2毫米以内，既可以顺利将线圈推入定子腔，也不会因为间隙过大导致线圈在腔体内出现晃动。安装段的厚度与绕线机主轴的装夹位长度匹配，装夹后工装的转动平面与绕线机主轴保持垂直，绕线过程中不会出现端面跳动，保证每层漆包线排线平整。工装的驱动端设计为标准的方头接口，可以直接适配普通手电钻的夹头装夹，在没有专用绕线设备的维修场景下，直接用手持电钻就能提供稳定的转动动力，不需要额外定制驱动连接件，适配性更强。

　　实际使用逻辑上，绕线作业前先将工装通过安装孔固定在绕线主轴或者手电钻夹头上，确认锁紧无晃动后，将漆包线的起始端固定在工装外圈的预留卡槽内，启动驱动装置带动工装匀速转动，同时手动引导漆包线沿外圈限位边逐层整齐排布，绕制到设计匝数后，将漆包线末端固定，就可以带着工装将成型的线圈整体推入发电机定子腔内，待线圈完全到位后，松开工装的安装锁紧结构，将工装从线圈中心的空腔内抽出，再安装两端的端盖即可完成绕组装配，不需要额外对线圈进行整形操作，也不会在脱模过程中刮损漆包线的绝缘层。这种镂空轮辐结构的设计还有一个实用优势，绕线过程中可以随时透过辐条之间的空隙观察内层漆包线的排布情况，如果出现排线错位、叠线的问题可以及时调整，避免绕制完成后才发现缺陷导致整组线圈报废。针对小功率发电机绕组线径较细、绕制张力不宜过大的特点，工装的所有边缘位置都做了小圆角钝化处理，没有尖锐的棱角，绕线过程中即使漆包线与工装边缘接触，也不会刮破绝缘漆层，降低绕组短路的故障风险。
