200W功率驱动器工业电源结构设计

项目分类:变压器/电感器 发布时间:2025-02-09 ID:925418
  • 200W功率驱动器工业电源结构设计

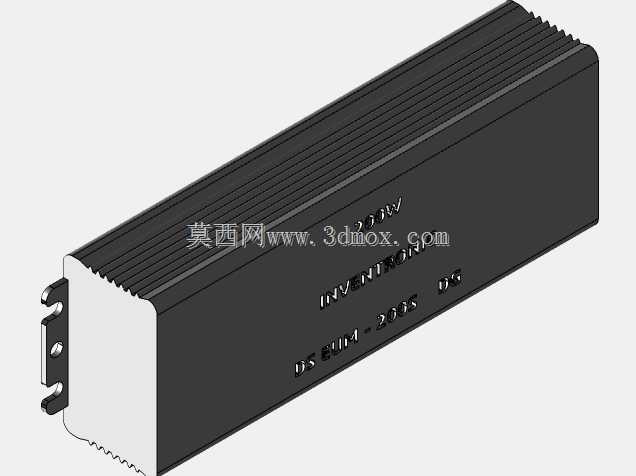

  这款200W功率驱动单元的结构设计,首先要匹配工业现场供电链路的实际安装需求,在工业自动化产线、户外LED照明驱动、小型工控设备供电场景中,这类驱动模块往往需要安装在狭窄的设备电控仓侧壁、灯杆内部接线腔或者设备机架的预留安装位,因此外壳的散热结构与安装接口设计是整个建模过程的核心考量点。从外形结构来看,主体采用长条形铝挤外壳设计,外壳表面直接加工出平行排布的散热鳍片,没有额外加装独立散热风扇,依靠自然对流完成散热,这种设计一方面能降低设备运行时的故障点,避免风扇积灰、轴承损耗带来的寿命问题,另一方面也能压缩整体外形尺寸,适配密闭或者半密闭的安装空间,鳍片的高度、间距都经过热传导路径的优化,在保证外壳结构强度的前提下,尽可能增大与空气的接触面积,让内部功率器件产生的热量能够快速通过铝壳传导到外部环境中。

  安装接口设置在壳体的一端,采用带固定孔的金属安装耳结构,安装耳上预留的两个通孔可以直接通过螺丝固定在设备安装板上,不需要额外设计安装支架,安装耳与壳体主体的连接部分做了加厚处理,能够承受安装时的螺丝锁紧力,也能在设备运输、运行产生振动时避免安装位断裂。壳体的端盖部分做了密封台阶设计,配合密封胶条可以达到基础的防尘防水等级,适配有少量粉尘、凝露的工业使用场景,端盖上预留的接线开孔位置做了倒角处理,避免穿线时划伤线缆绝缘层,接线端子的排布间距符合电气安全间隙要求,强电输入与输出端子之间设置了隔离筋,防止接线时误触带来的安全隐患。

  内部结构的排布上,将发热量大的功率器件直接贴装在外壳内壁的导热平面上,中间填充导热硅胶片降低接触热阻,控制电路板与功率器件分层排布,既压缩了整体的厚度尺寸,也避免功率器件的热量直接烘烤控制板上的敏感电子元件,提升长期运行的稳定性。壳体的边角都做了圆角过渡处理,没有尖锐的棱角,一方面是在安装操作时避免划伤操作人员,另一方面也能减少铝挤外壳加工时的应力集中,提升外壳的结构强度。在建模过程中,所有的安装孔位、配合尺寸都严格按照通用工业电气配件的安装公差来设定,安装耳的孔位间距、壳体的整体宽度都匹配市面上通用的DIN导轨安装配件的适配尺寸,既可以直接螺丝固定,也可以加装导轨卡扣实现导轨安装,适配不同设备的安装习惯。

  从实际使用的角度出发,这类驱动模块往往需要长时间连续运行,因此外壳的壁厚设计兼顾了散热效率与结构强度,不会因为壁厚过薄导致外壳受力变形,也不会因为壁厚过厚增加不必要的重量与材料成本。壳体表面的阳极氧化处理层在建模时也预留了对应的厚度尺寸,避免后期表面处理后出现装配公差超差的问题,端盖与壳体的配合采用卡扣加螺丝的双重固定方式,既方便生产组装时的快速定位,也能在后期维护拆卸时重复拆装不会出现配合松动的问题。接线端的标识位置在壳体表面做了凹陷的标识区,后期可以通过丝印或者激光雕刻标注接线定义,标识区的位置避开了散热鳍片区域,不会因为鳍片的凹凸影响标识的清晰度,也方便接线操作人员直观看到接线定义,减少接错线的概率。

  在尺寸边界的设定上,整体长度控制在适配常规小型设备电控仓的预留空间范围内,宽度与高度都不会超出同功率等级驱动产品的通用安装尺寸,能够直接替换同规格的老旧驱动模块,不需要对原有设备的安装位进行改造,降低设备维护更换的成本。壳体上的散热鳍片方向顺着壳体长度方向排布,当设备安装在有空气流动的位置时,气流可以顺着鳍片间隙流动,进一步提升散热效率,即使在无明显空气流动的密闭空间内,自然对流的气流也能顺着鳍片间隙形成循环,保证散热效果满足200W满功率运行的温升要求。内部的电路板固定柱与壳体一体成型,不需要额外加装铜柱,减少装配零件数量,也能避免螺丝松动导致的电路板移位问题,固定柱的高度经过精确计算,保证电路板安装后与外壳内壁、功率器件之间保持安全的电气间隙,同时也能让电路板上的发热元件通过空气对流完成辅助散热。
